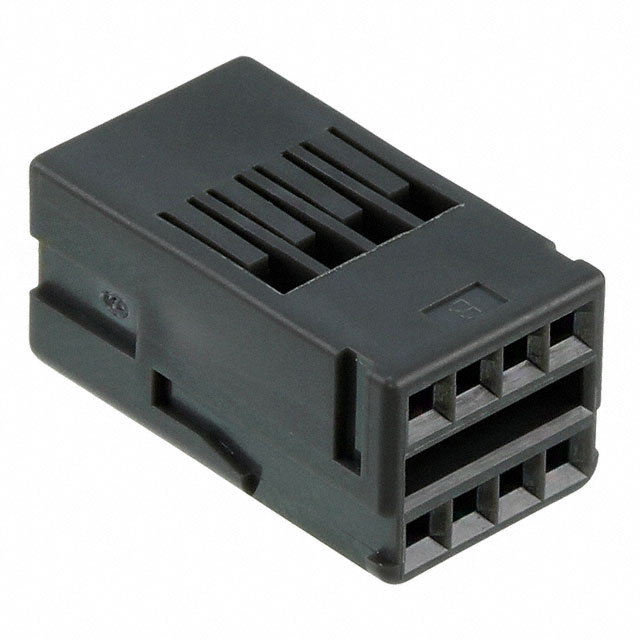

GT17-8DS-2C

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: Connector Accessories Insulator
供应商型号: GT17-8DS-2C
供应商: 国内现货
标准整包数: 100
HIROSE ELECTRIC 插接式连接器 - 配件 GT17-8DS-2C

GT17-8DS-2C概述

    GT17H/HN 系列高传输速度屏蔽连接器

    产品简介


    产品类型:
    GT17H/HN系列是高传输速度屏蔽连接器,具备坚固的汽车级锁紧设计,适用于各种严苛的应用环境。
    主要功能:
    - 低轮廓设计,节省空间。
    - 支持高达1Gbps的数据传输速率,提供增强的EMI防护。
    - 支持USB2.0、IEEE1394、LVDS和GVIF标准。
    - 坚固的锁紧设计确保可靠的连接并防止意外断开。
    应用领域:
    主要用于车载数据通信等领域。

    技术参数


    额定电流:1A
    额定电压:250V AC
    工作温度范围:-40°C至+105°C
    接触电阻:
    - 信号线最大30mΩ
    - 外壳最大60mΩ(1A DC 测量)
    绝缘电阻:最小100MΩ(500V DC 测量)
    耐压能力:无绝缘击穿(交流650V持续1分钟)
    插拔次数耐久性:30次插拔后接触电阻保持在信号线最大60mΩ和外壳最大120mΩ内

    产品特点和优势


    - 低轮廓设计:GT17H为单排设计,而GT17HN则采用双排设计,节省空间。
    - 高速数据传输:支持最高1Gbps的数据传输速率,并提供增强的电磁干扰防护。
    - 坚固的锁紧设计:确保在各种情况下都能保持可靠连接,防止意外断开。
    - 符合严格的汽车测试标准:适用于广泛的汽车应用领域。

    应用案例和使用建议


    应用场景:
    这些连接器广泛应用于车载数据通信系统中,能够有效地提升数据传输的稳定性和可靠性。例如,在汽车音响系统中,可以使用这些连接器来实现音频信号的高速传输;在车身控制模块中,这些连接器可支持车身控制系统间的高效通信。
    使用建议:
    为了确保连接器的最佳性能和使用寿命,应避免在潮湿或高电磁干扰环境下长期使用。在安装过程中,需遵循制造商提供的详细安装指南以确保连接器正确安装。此外,应定期检查连接器的状态,以及时发现并处理潜在的问题。

    兼容性和支持


    这些连接器支持USB2.0、IEEE1394、LVDS和GVIF标准,因此与这些标准相关的其他设备和配件具有良好的兼容性。制造商提供了详尽的技术支持文档和在线支持服务,用户可通过官方网站获取相关资料和技术支持。

    常见问题与解决方案


    1. 接触不良
    - 解决方法:确保连接器正确安装,必要时重新清洁接触面。
    2. 传输速率下降
    - 解决方法:检查是否存在电磁干扰,并采取相应的屏蔽措施。
    3. 绝缘损坏
    - 解决方法:更换损坏的连接器,并确保安装过程严格按照要求进行。

    总结和推荐


    总体评估:
    GT17H/HN系列高传输速度屏蔽连接器具备多项显著优势,不仅适用于多种应用场景,还提供了优异的性能表现和可靠性。其坚固的锁紧设计和符合汽车测试标准使其成为车载数据通信领域的理想选择。
    推荐:
    强烈推荐在需要高速、稳定的数据传输和严苛应用环境下的场合使用GT17H/HN系列连接器。通过提供高可靠性和耐用性,这些连接器将成为电子工程师和设计师的首选。

GT17-8DS-2C参数

参数
长*宽*高 27mm(长度)*15.6mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 袋装

GT17-8DS-2C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT17-8DS-2C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC GT17-8DS-2C GT17-8DS-2C数据手册

GT17-8DS-2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 4.6702
库存: 800
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 467.02
直接购买
加入购物车
