GT17HS-4P-2C

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC

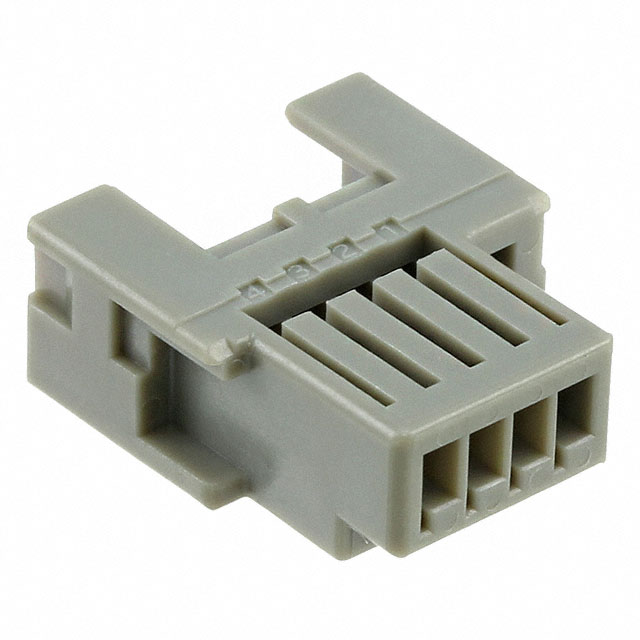

产品描述: Connector Accessories 4POS Insulator
供应商型号: GT17HS-4P-2C
供应商: 国内现货
标准整包数: 100
HIROSE ELECTRIC 插接式连接器 - 配件 GT17HS-4P-2C

GT17HS-4P-2C概述

    高速数据传输屏蔽连接器GT17H/HN系列技术手册解析

    1. 产品简介


    GT17H/HN系列是东机电(Hirose Electric)推出的高可靠性高速数据传输屏蔽连接器,具有紧凑设计、优异的信号完整性及增强的电磁干扰(EMI)防护能力。此系列连接器专为汽车和工业应用设计,支持USB2.0、IEEE1394、LVDS和GVIF等多种高速协议,适用于车内数据通信、导航系统及其他高要求电子模块间的数据连接。
    产品类型
    - 单排(GT17H):低轮廓设计,节省空间。
    - 双排(GT17HN):空间节约型设计,适合紧凑布局需求。
    主要功能
    - 高速数据传输,支持最高1Gbps的数据速率。
    - 屏蔽设计,有效防止电磁干扰。
    - 耐久性强,符合严格的汽车行业测试标准。
    应用领域
    - 汽车电子:车载数据通信、传感器接口等。
    - 工业控制:自动化设备中的信号传输。
    - 其他高要求场景:需兼顾小型化与高性能的应用。

    2. 技术参数


    以下是GT17H/HN系列的主要技术规格和性能参数:
    | 参数项 | 规格及条件 |

    | 额定电流 | 1A |
    | 额定电压 | 250V AC |
    | 接触电阻 | 信号:≤30mΩ,外层:≤60mΩ |
    | 绝缘电阻 | ≥100MΩ(500V DC测量) |
    | 耐压值 | 650V AC持续1分钟无击穿 |
    | 插拔寿命 | ≥30次插入/拔出 |
    | 工作温度范围 | -40℃至+105℃ |

    3. 产品特点和优势


    - 低轮廓设计:单排设计的GT17H系列高度更低,适合有限空间的安装场景;双排设计的GT17HN系列更紧凑,适合空间受限的设计。
    - 卓越的信号完整性:支持高达1Gbps的数据传输速率,适配USB2.0、IEEE1394、LVDS和GVIF等高速协议。
    - 稳健的锁扣设计:独特的锁扣机制能够有效防止意外脱落,确保连接稳定。
    - 宽泛的环境适应性:满足汽车行业严格测试标准,如振动、冲击和高低温循环等环境条件。
    - 多组合选项:提供多种颜色编码(A、B、C、D键)和连接方向(直角、水平、四分之一角度等),便于灵活集成。

    4. 应用案例和使用建议


    典型应用场景
    - 车载摄像头模块连接:在车载摄像头与处理器之间传输高清视频信号,利用其高速传输能力和屏蔽设计减少噪声干扰。
    - 后视镜信号传输:连接后视镜内部的传感器与车载主控单元,实现低延迟的数据交互。
    使用建议
    - 确保所有插针完全插入到位并锁定,以避免因松动导致信号中断。
    - 在高温环境下使用时,注意连接器周围材料的耐热性。
    - 针对高频信号传输,建议优先选用屏蔽性更强的连接器以减少EMI影响。

    5. 兼容性和支持


    GT17H/HN系列连接器可与其他同系列部件配套使用,例如中心端子、绝缘壳体和外壳等,形成完整的模块化产品线。东机电提供详尽的技术支持文档、样品和定制服务,用户可通过官网快速获取相关信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现卡顿 | 确认锁扣是否正确到位,检查端子是否有异物。 |
    | 接触电阻偏高 | 清洁端子表面氧化层,重新装配以确保良好接触。 |
    | 数据传输不稳定 | 检查电缆长度是否过长,调整信号源频率。 |

    7. 总结和推荐


    GT17H/HN系列是一款针对汽车和工业应用设计的高性能屏蔽连接器,具备以下核心优点:
    - 支持高带宽数据传输,性能稳定可靠。
    - 小巧紧凑的设计,适合狭小空间的布置需求。
    - 稳健的机械锁扣结构,保障长期运行稳定性。
    - 广泛兼容的多样化产品组合,方便设计者灵活选择。
    基于上述特性,强烈推荐该系列连接器用于需要高可靠性的数据连接场景,尤其适用于车辆内部复杂布线系统的需求。无论是在设计灵活性、技术指标还是环境适应性方面,GT17H/HN系列都表现出色,是电子设计工程师的理想选择。
    网址链接:[Hirose产品页面](https://www.hirose.com/en/product/series/GT17HHN)
