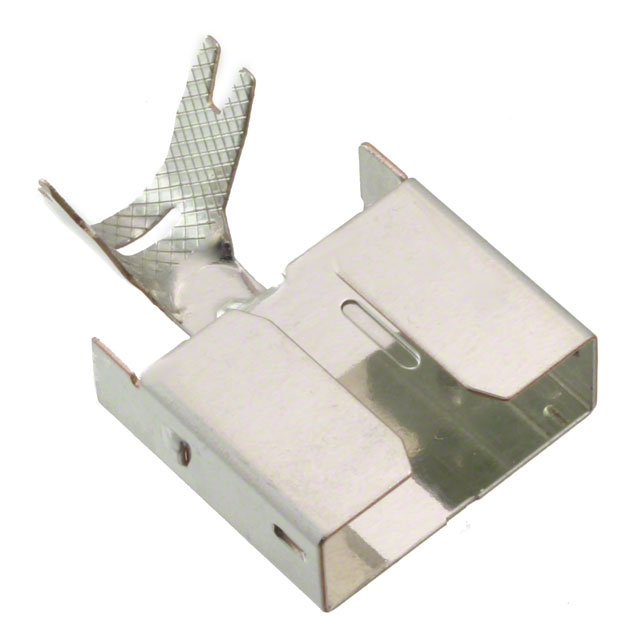

GT17HNS-16DS-8CF

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: Contact SKT Crimp ST Cable Mount Automotive
供应商型号: GT17HNS-16DS-8CF
供应商: 云汉优选
标准整包数: 100
HIROSE ELECTRIC 插接式连接器 - 配件 GT17HNS-16DS-8CF

GT17HNS-16DS-8CF概述

    # GT17H/HN 系列高速数据传输屏蔽连接器

    产品简介


    GT17H/HN 系列是一款高精度设计的高速数据传输屏蔽连接器,具有坚固耐用的汽车级锁紧机制,能够适应各种恶劣的工业环境。其主要类型包括单排型(GT17H)和双排型(GT17HN),产品适用于高速数据传输场景,支持USB2.0、IEEE1394、LVDS和GVIF等多种协议,广泛应用于汽车电子领域和其他需要高可靠性的工业场合。

    技术参数


    以下是该系列连接器的技术规格:
    - 额定电流: 1A
    - 额定电压: 250V AC
    - 接触电阻:
    - 信号端子:最大30mΩ
    - 外壳端子:最大60mΩ(测试条件:1A DC)
    - 绝缘电阻: 最小值为100MΩ(测试条件:500V DC)
    - 耐压能力: 650V AC,持续时间1分钟
    - 温度范围: -40°C至+105°C
    - 接口组合: 包括直角插头、直线插头、直角插座、插孔式接头等类型

    产品特点和优势


    1. 空间节约与灵活设计
    GT17H 系列为单排低轮廓设计,而 GT17HN 则采用双排布局,节省空间同时提供更高的集成度。
    2. 高速数据传输及卓越抗干扰能力
    支持高达1Gbps的数据传输速率,并通过屏蔽结构有效防止EMI干扰。
    3. 强化锁扣系统
    创新的锁定设计确保连接稳固,防止意外脱落,在振动和冲击环境下表现尤为突出。
    4. 符合严格的汽车行业标准
    满足汽车级严苛测试要求,适用于各种复杂的车载应用环境。

    应用案例和使用建议


    应用场景
    - 车载娱乐系统: 支持多媒体数据流传输。
    - 导航与辅助驾驶: 集成传感器和控制器之间的通信。
    - 工业控制设备: 数据采集和实时通信的可靠连接。
    使用建议
    为了保证长期稳定运行,建议定期检查连接器状态并清洁接口区域;在高振动环境中使用时,加强固定措施以减少松动风险。

    兼容性和支持


    GT17H/HN 系列连接器与大多数标准电子模块兼容,且 Hirose 提供完善的售后服务和技术支持,涵盖产品咨询、维修服务以及定制开发需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良 | 检查接头是否正确安装,必要时重新插入并确保锁扣牢固。 |
    | 温度过高 | 确保周围环境通风良好,并根据规范选择合适的线缆直径和屏蔽层。 |
    | 插拔后信号丢失 | 核对接口是否有物理损伤或污染,必要时更换新的连接器组件。 |

    总结和推荐


    综上所述,GT17H/HN 系列连接器凭借其紧凑的设计、高性能的数据传输能力和坚固耐用的特性,非常适合汽车电子及其他高可靠性需求的工业领域。无论是从技术指标还是实际应用场景来看,它都展现了出色的市场竞争力。因此,我们强烈推荐这一系列产品用于需要高速、安全连接的应用场合。
    推荐指数:★★★★★

GT17HNS-16DS-8CF参数

参数
安装方式 板安装
零件状态 在售
包装方式 袋装

GT17HNS-16DS-8CF厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT17HNS-16DS-8CF数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC GT17HNS-16DS-8CF GT17HNS-16DS-8CF数据手册

GT17HNS-16DS-8CF封装设计

查看详情并下载
Symbol
Footprint
3D Model
