1511240001

产品分类: 插接式连接器 - 配件
厂牌: MOLEX
产品描述: Conn SAS F 15Power/53Signal POS 0.8mm/1.27mm Solder RA SMD 68 Terminal 1 Port T/R
供应商型号: 900-1511240001CT-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 插接式连接器 - 配件 1511240001

1511240001概述


    产品简介

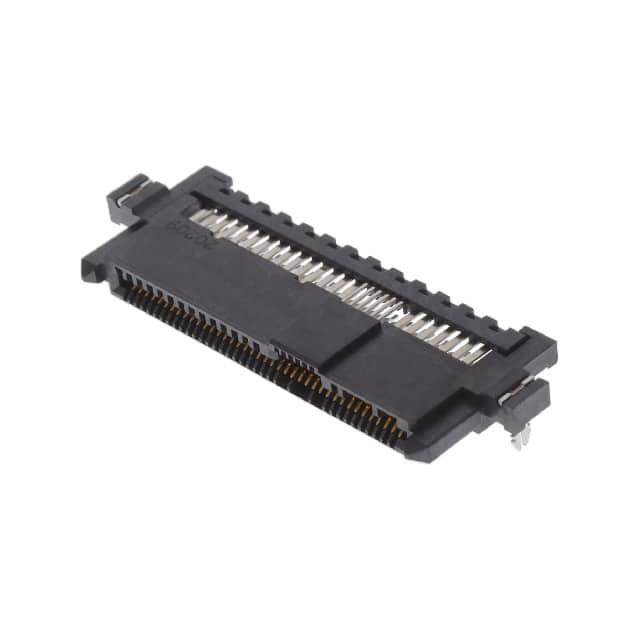

    本产品是一种高速信号传输的I/O连接器,适用于板对板的连接应用。该连接器具备1.27mm信号间距,0.80mm信号间距和1.27mm电源间距,支持SAS-3和PCIe-3协议。连接器为直角表面贴装式,带有叉锁结构,高度仅为0.35mm,棒长3.50mm,PCB厚度为1.60mm,包含68个电路,采用压花带盘包装,并且符合无铅标准。该系列编号为151124,产品状态为活跃,属于串行附加SCSI(SAS)连接器家族。

    技术参数


    | 参数类别 | 具体数值 |

    | 信号间距 | 1.27mm / 0.80mm |
    | 电源间距 | 1.27mm |
    | 高度 | 0.35mm |
    | 棒长 | 3.50mm |
    | PCB厚度 | 1.60mm |
    | 电路数 | 68 |
    | 极限电流 | 1.5A |
    | 最大电压 | 30V |
    | 工作温度范围 | 0°C至+55°C |
    | 电路细节 | 信号电路:53,电源电路:15 |
    | 极限循环次数 | 500次 |

    产品特点和优势


    1. 高可靠性:通过最大500次的插拔测试,确保长期稳定的工作性能。
    2. 低阻抗和高带宽:设计上支持SAS-3和PCIe-3协议,提供高性能的数据传输。
    3. 紧凑设计:高度仅0.35mm,适应小尺寸应用需求。
    4. 无铅环保:符合RoHS标准,确保产品绿色生产。
    5. 耐用性强:具有良好的机械强度和耐腐蚀性,适合恶劣环境使用。

    应用案例和使用建议


    该连接器适用于数据中心、服务器系统、存储设备等领域。具体应用场景如下:
    - 数据中心:用于服务器之间的数据传输,提高系统的可靠性和效率。
    - 工业控制:用于工业自动化设备的连接,保证控制系统的信息传递。
    使用建议:
    - 在安装时需确保焊料过程数据匹配,避免焊接不良导致的接触问题。
    - 使用过程中应注意环境温度,避免过高的温度影响产品性能。
    - 建议定期检查连接器的连接状态,以保持最佳的传输性能。

    兼容性和支持


    该连接器能够与U.2(SFF-8639)插头、SFF-8482插头和SFF-8680插头以及其他SAS/SATA插头兼容。厂家提供技术支持服务,帮助客户解决安装和使用过程中可能遇到的技术问题。同时,该产品符合多种行业标准和环保法规,确保客户在使用过程中不会遇到合规性问题。

    常见问题与解决方案


    1. 问题:连接器插拔困难。
    - 解决办法:检查连接器是否清洁,确保没有异物影响插拔;确认焊接是否良好,必要时重新焊接。

    2. 问题:传输信号不稳定。
    - 解决办法:检查连接器是否完全插入并锁紧;确认焊接是否牢固,如有松动需重新焊接;检查周围环境温度是否超过工作温度范围。

    3. 问题:连接器损坏。
    - 解决办法:如发现连接器损坏,应及时更换新的连接器,确保系统正常运行。

    总结和推荐


    综上所述,这款SAS-3/PCIe-3反向插座连接器凭借其高效能、高可靠性及环保特性,在高速数据传输领域表现出色。推荐在需要高效能、高可靠性的应用场合中使用。

1511240001参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1511240001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1511240001数据手册

厂牌 PDF简要描述 下载
MOLEX 插接式连接器 - 配件 MOLEX 1511240001 1511240001数据手册

1511240001封装设计

查看详情并下载
Symbol
Footprint
3D Model
