FX16-21P-GNDL

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: Conn FFC Connector
供应商型号: JY-FX16-21P-GNDL
供应商: 云汉优选
标准整包数: 1

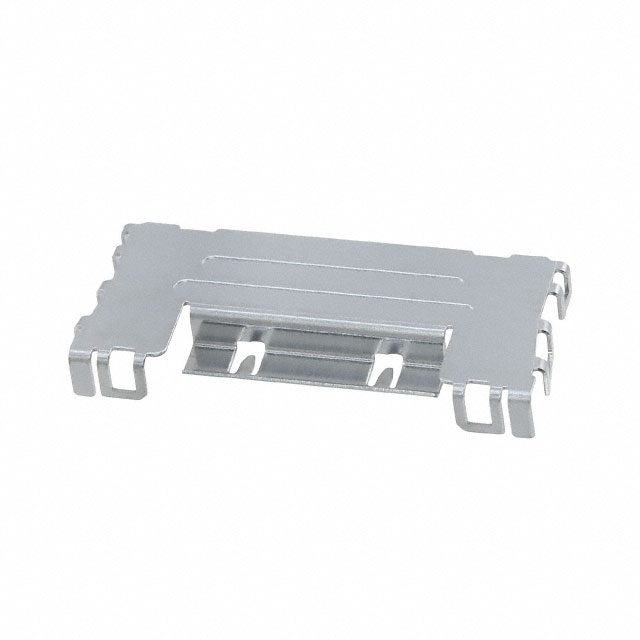

HIROSE ELECTRIC 插接式连接器 - 配件 FX16-21P-GNDL

FX16-21P-GNDL概述

    FX16系列 0.5mm间距高速线对板连接器技术手册

    产品简介


    FX16系列是新一代高速线对板连接器,具有0.5mm的间距,适用于需要高速信号传输的应用场景。主要功能包括支持高达6Gbps的高速信号传输,以及优秀的阻抗匹配能力。该系列产品广泛应用于消费电子、汽车电子、工业控制等领域。

    技术参数


    - 额定参数
    - 电流容量:0.5A
    - 电压容量:AC60V
    - 工作温度范围:-55℃至85℃
    - 存储温度范围:-10℃至60℃
    - 防护湿度范围:相对湿度不高于85%
    - 绝缘和机械性能
    - 接触电阻:最大80mΩ(测试条件:1mA)
    - 绝缘电阻:最小500MΩ(测试条件:DC100V)
    - 耐压测试:无闪络或击穿现象(AC 200V持续1分钟)
    - 插拔力:插入力≤1N;拔出力≥1N
    - 寿命测试:接触电阻变化不大于20mΩ,耐受50次插拔
    - 环境适应性
    - 振动:频率10-55Hz,半振幅0.75mm,连续振动2小时
    - 冲击:加速度490m/s²,半正弦波11ms,每个方向3次
    - 温度循环:-55℃至85℃,循环5次
    - 湿度测试:90-95%RH,40℃下保持96小时

    产品特点和优势


    1. 高速信号传输:FX16系列支持最高6Gbps的信号传输速率,适用于下一代高速接口如V-by-One® HS。
    2. 卓越的信号完整性:在3.75Gbps下依然保持优异的信号完整性,眼图开放。
    3. 简化FFC装配:专利翻盖锁设计可消除昂贵的电缆焊接,简化装配流程。
    4. 低高度设计:垂直插拔式设计,使结合高度仅8mm。
    5. 多样化的选择:提供多种插头样式、电缆类型和位置数量的选择,满足不同应用需求。
    6. 符合环保标准:所有材料均符合RoHS标准。

    应用案例和使用建议


    - 汽车应用:例如汽车导航系统或多媒体娱乐系统,利用其高可靠性设计。
    - 消费电子:适用于平板电脑、智能手机等设备内部布线,确保高速数据传输的稳定性和可靠性。
    - 工业自动化:可用于PLC控制系统或传感器网络中,实现快速准确的数据传输。
    使用建议:
    - 确保正确识别连接器的位置,避免反接。
    - 在进行回流焊时,应根据推荐温度曲线进行操作,防止热损伤。
    - 使用有机溶剂清洗时,需注意彻底冲洗以避免残留物影响电气性能。

    兼容性和支持


    - 兼容性:适用于多种屏蔽FFC电缆及微同轴电缆的组装。
    - 技术支持:如有需要,在极端环境下使用时请咨询厂商代表。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查并重新插拔连接器,确认连接器的定位销是否完全插入。

    - 问题2:信号质量下降
    - 解决方案:检查连接器的接触状态,确保没有物理损伤或灰尘污染。

    - 问题3:插拔力过大
    - 解决方案:确认插拔工具是否正确,适当润滑以减少摩擦。

    总结和推荐


    FX16系列高速线对板连接器以其卓越的高速信号传输能力和出色的信号完整性,在多个应用领域表现出色。对于需要高速数据传输和良好信号完整性的应用,我们强烈推荐使用FX16系列连接器。然而,在特殊环境下使用时,请联系厂商获取专业建议。

FX16-21P-GNDL参数

参数
零件状态 在售
包装方式 卷带包装

FX16-21P-GNDL厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX16-21P-GNDL数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC FX16-21P-GNDL FX16-21P-GNDL数据手册

FX16-21P-GNDL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.679
库存: 97
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.67
直接购买
加入购物车
