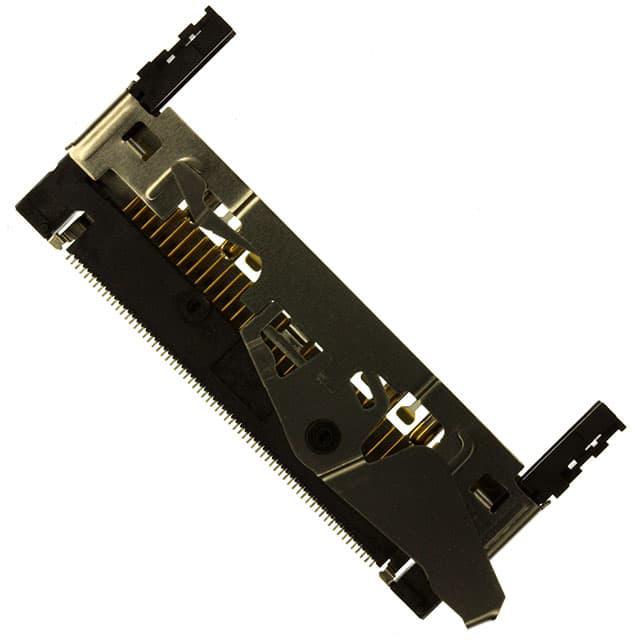

IC11S-PL-SF-EJR(71)

厂牌: HIROSE ELECTRIC
产品描述: Hirose PCMCIA槽, 内存卡槽, 68针, 1.27mm节距, 公插
供应商型号: AV-A-HISIC11SPLSFEJR71
供应商: Avnet
标准整包数: 100
HIROSE ELECTRIC 存储器连接器 - PC 卡插槽 IC11S-PL-SF-EJR(71)

IC11S-PL-SF-EJR(71)概述

    # Hirose Electric IC11S 系列单槽表面贴装卡连接器技术手册

    产品简介


    Hirose Electric 的 IC11S 系列单槽表面贴装 (SMT) 连接器专为基于 Card-Bus 的 PC 卡设计,符合 PC 卡标准。该系列连接器高度仅为 5.6mm,是同类产品中最紧凑的型号之一,显著减少了印刷电路板(PCB)上的占用面积。IC11S 系列支持多种安装方式和弹出按钮选项,广泛适用于需要高可靠性且体积小巧的应用场景。
    主要功能
    - 符合 PC 卡标准,支持接地可靠性和高速信号传输。
    - 支持 Type 1、Type 2 和 Type 3 卡。
    - 多种弹出按钮类型,包括刚性按钮、折叠按钮和自动弹出按钮。
    - 通过减少高度实现更薄的设计。
    - 提供多种安装方式,如标准型和反向型。
    应用领域
    - 笔记本电脑、平板电脑和其他便携式电子设备。
    - 工业控制、通信设备和医疗设备。
    - 数据存储扩展设备。

    技术参数


    以下是 IC11S 系列连接器的技术规格概览:
    | 参数 | 值 |

    | 尺寸 | 高度:5.6mm |
    宽度:30mm |
    长度:根据配置而定 |
    | 重量 | 12.7g(普通按钮类型) |
    | 额定电流 | 0.5A |
    | 额定电压 | 125V AC |
    | 工作温度范围 | -55°C 至 +85°C |
    | 储存温度范围 | -40°C 至 +70°C |
    | 湿度范围 | 相对湿度:≤95%,无冷凝 |
    关键电气特性
    - 接触电阻:最大 60mΩ(初始值)。
    - 绝缘电阻:最小 1000MΩ。
    - 耐电压:500V AC(1mA)。
    - 耐振动和温度循环:10000 次插入/拔出循环,符合工业标准。

    产品特点和优势


    1. 符合 PC 卡标准:内置接地板和 8 个接地触点,确保高速信号传输的稳定性。
    2. 空间节省:较之前的版本,减少了 PCB 上的占用面积。
    3. 低矮设计:高度仅为 5.6mm,适合薄型化产品需求。
    4. 高效的弹出机制:Hirose Electric 的原创弹出设计提供更高的卡弹出可靠性。
    5. 丰富的选项:支持标准型和反向型安装,三种弹出按钮类型及多种弹出位置选择。
    6. 轻量化设计:减轻重量以满足现代产品的需求。

    应用案例和使用建议


    应用案例
    - 笔记本电脑和平板电脑扩展插槽。
    - 医疗设备中用于数据存储扩展。
    - 工业控制面板中的模块化设计。
    使用建议
    - 根据具体应用选择合适的安装方式和弹出按钮类型。
    - 注意连接器与 PCB 的安装精度,确保良好接触。
    - 针对高频信号传输场景,加强接地设计以避免信号干扰。

    兼容性和支持


    兼容性
    - 可与 SMT 单元和导轨单元组合使用。
    - 与标准 PC 卡兼容,适用于各种工业和消费类设备。
    支持服务
    - 提供详细的产品手册和技术文档。
    - 提供在线技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入卡时阻力过大 | 检查弹出机构是否正确安装 |
    | 接触不良 | 清洁连接器接口并检查焊接质量 |
    | 高温环境下性能下降 | 确保使用环境温度在规定范围内 |

    总结和推荐


    综合评估
    Hirose Electric 的 IC11S 系列连接器凭借其紧凑的设计、高效的功能和广泛的适用性,在行业中表现出色。其轻量化、高性能的特点使其成为电子设备设计的理想选择。
    推荐结论
    强烈推荐 IC11S 系列连接器用于需要高可靠性、高密度安装和低功耗的应用场景。无论是笔记本电脑、工业设备还是医疗设备,该系列连接器都能提供卓越的表现。

IC11S-PL-SF-EJR(71)参数

参数
针脚数 68pin
类型 Connector and Ejector
卡类型 PCMCIA - CardBus,Type I,II,III
安装特性 正常,标准-顶部
板上高度 5.59mm
长*宽*高 59mm*7.8mm*5.6mm
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 托盘

IC11S-PL-SF-EJR(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

IC11S-PL-SF-EJR(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 存储器连接器 - PC 卡插槽 HIROSE ELECTRIC IC11S-PL-SF-EJR(71) IC11S-PL-SF-EJR(71)数据手册
