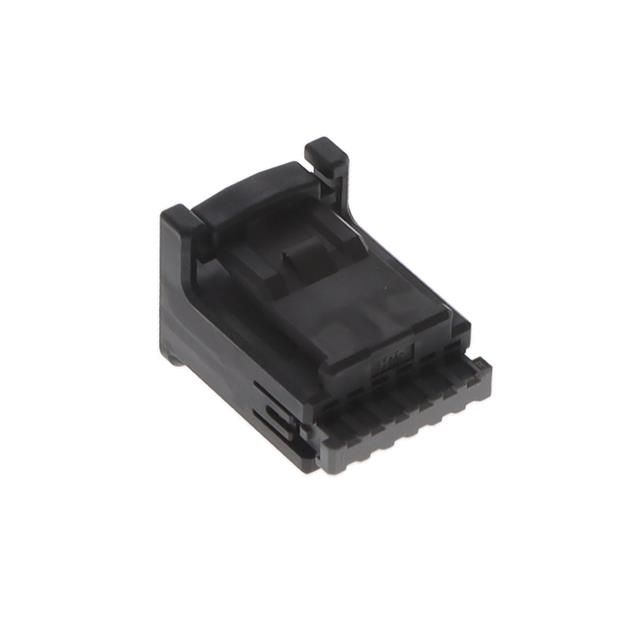

GT25-12DS-HU/R(50)

厂牌: HIROSE ELECTRIC
产品描述: Automotive Connectors
供应商型号: GT25-12DS-HU/R(50)
供应商: 国内现货
标准整包数: 540
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 GT25-12DS-HU/R(50)

GT25-12DS-HU/R(50)概述

    GT25 系列 0.64mm 终端,2.2mm 节距,线对板连接器

    1. 产品简介


    GT25 系列是一款线对板连接器,具有0.64mm终端和2.2mm节距。它适用于各种ECU(电子控制单元)、ADAS(高级驾驶辅助系统)和自动化驾驶设备、娱乐信息系统等领域的应用。该系列连接器设计用于简化PCB(印刷电路板)安装,提供紧凑的设计并具备多种不同的产品线型号。

    2. 技术参数


    - 额定电流:3A
    - 额定电压:250V AC
    - 操作温度范围:-40℃至+105℃
    - 材料/表面处理:
    - 接收器插头:PBT深灰色
    - 插座外壳:PPE黑色
    - 触点:黄铜镀锡
    - 固定片:黄铜镀锡
    - 压接接触件:铜合金镀锡
    - 耐热性:可达105℃
    - 点击感明确:提供清晰的触觉反馈
    - 可兼容其他制造商的产品

    3. 产品特点和优势


    1. 节省PCB空间:通过使用0.64mm终端和2.2mm节距,显著减少了PCB的占用空间。
    2. 产品线齐全:提供多种不同的型号,以满足不同应用场景的需求。
    3. 抗撬动力:最小撬动力为98N。
    4. 耐高温:可以承受高达105℃的工作温度。
    5. 明确的触觉反馈:提供清晰的触觉反馈,方便识别连接状态。
    6. 高兼容性:可与其他制造商的产品兼容,增加了灵活性。

    4. 应用案例和使用建议


    GT25系列连接器广泛应用于汽车电子、高级驾驶辅助系统和娱乐信息系统等领域。例如,在自动驾驶车辆中,GT25系列可以用于将传感器和执行器与主控单元进行可靠连接。为了确保最佳性能和延长使用寿命,建议定期检查连接器的磨损情况,并遵循制造商提供的温度曲线和焊接条件进行操作。

    5. 兼容性和支持


    GT25系列连接器具有良好的兼容性,可与其他制造商的产品配套使用。HIROSE公司提供详细的安装和维护指南,并提供技术支持和保修服务。在使用过程中如果遇到任何问题,建议联系HIROSE的客户服务代表获取帮助。

    6. 常见问题与解决方案


    1. 问题:无法轻易拆卸连接器。
    - 解决方案:轻轻推入连接器后再释放锁扣,避免过度拉力。
    2. 问题:接触不良。
    - 解决方案:确保焊接质量符合要求,重新焊接或更换连接器。
    3. 问题:温度过高导致故障。
    - 解决方案:确认使用符合要求的电缆和焊接条件,确保操作在规定的温度范围内进行。

    7. 总结和推荐


    GT25系列连接器凭借其紧凑的设计、广泛的型号选择、优异的性能和高兼容性,成为汽车电子、ADAS和自动化驾驶设备的理想选择。如果您需要一款高性能且灵活的线对板连接器,强烈推荐使用GT25系列连接器。无论是研发阶段还是生产制造环节,这款连接器都能提供可靠的解决方案。

GT25-12DS-HU/R(50)参数

参数
类型 Automotive Connectors
排数 -
间距-配接 -
针脚数 -
额定电流 -
触头镀层 - 配接 -
颜色 -
防护等级 -
触头镀层厚度 - 配接 -
零件状态 在售
包装方式 散装,托盘

GT25-12DS-HU/R(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT25-12DS-HU/R(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC GT25-12DS-HU/R(50) GT25-12DS-HU/R(50)数据手册

GT25-12DS-HU/R(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
