首页  >  产品百科  >  HIF6-32PA-1.27DS(71)

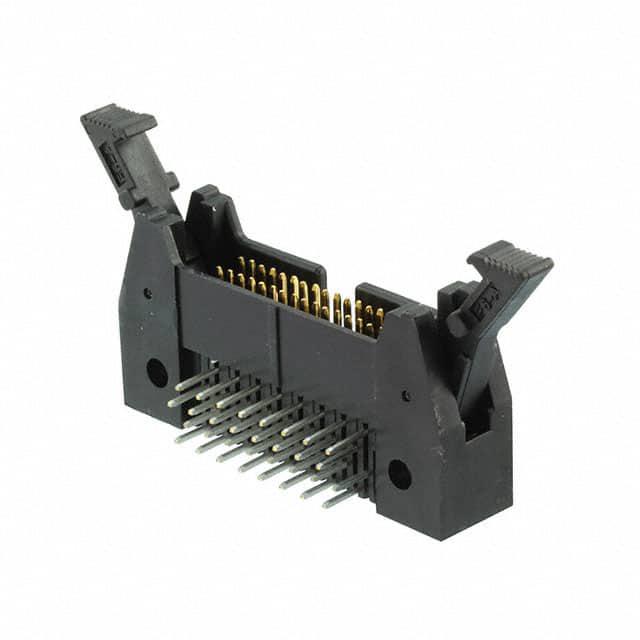

HIF6-32PA-1.27DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock/Eject Hooks 1.27mm 2 32pin 500mA 203nm 金 黑色 通孔安装 28.57mm(长度)*15.5mm(高度)
供应商型号: 798-HIF632PA127DS71
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF6-32PA-1.27DS(71)

HIF6-32PA-1.27DS(71)概述

    HIF6 系列 1.27mm 密间距两件式连接器

    产品简介


    HIF6 系列连接器是一种板对板和绝缘位移连接器,用于1.27毫米间距的电缆连接。它们广泛应用于通信设备、计算机硬件、工业自动化设备等领域。这些连接器能够通过1.27毫米间距的扁平电缆实现高效可靠的连接。

    技术参数


    - 额定电流:0.5A
    - 额定电压:125V AC
    - 工作温度范围:-55°C 到 +85°C(包含因电流引起的温度上升)
    - 工作湿度范围:40% 到 80%
    - 存储温度范围:-10°C 到 +60°C
    - 存储湿度范围:40% 到 70%
    - 绝缘电阻:最小值为1000MΩ
    - 耐压能力:250V DC,300V AC/1分钟
    - 接触电阻:最大值为30mΩ
    - 振动测试:频率10到55Hz,单振幅0.75mm,每个方向2小时
    - 稳态湿度测试:40°C,90%到95%湿度下持续96小时
    - 温度循环测试:从-65°C到+125°C,各5次
    - 耐焊接热测试:浸焊260°C持续10秒,手工焊360°C持续5秒
    - 防误插入结构:设有防止误插入的导向结构
    - 锁止设计:内部锁止设计,可承受最大负载

    产品特点和优势


    1. 多样的连接方式:HIF6 系列提供了多种连接方式,包括板对板型和绝缘位移型,适用于不同的安装需求。
    2. 广泛的应用范围:HIF2E、HIF3B 和 HIF5 可以组合在一起,因为它们都采用了1.27毫米间距的扁平电缆。
    3. 适用的电缆:HIF6系列适用于符合 UL2651 的28 AWG扁平电缆(7芯,外径0.8至1.0mm)。
    4. 防误插入结构:具备防误插入导向结构,确保连接准确无误。
    5. 高标准可靠性:通过多项严苛测试(如振动、温度循环等),保证长期可靠运行。

    应用案例和使用建议


    HIF6系列连接器广泛应用于各种设备和系统中,例如:
    - 通信设备:在路由器和交换机等网络设备中实现高效数据传输。
    - 工业自动化:在工厂自动化系统中连接各种传感器和执行器。
    - 计算机硬件:在服务器和工作站中进行高效内部连接。
    使用建议:
    - 在组装过程中应遵循制造商的操作指南,特别是注意连接器的正反方向。
    - 为了保持连接器的性能,应避免过度施加机械应力,特别是在锁扣部分。
    - 在设备运输和存储期间,应采取适当的保护措施以确保连接器的安全。

    兼容性和支持


    HIF6 系列连接器与市场上其他采用1.27毫米间距的扁平电缆连接器具有良好的兼容性。制造商提供详细的技术支持和维修服务,确保用户能够在使用过程中获得及时帮助。

    常见问题与解决方案


    1. 问题:连接器在使用中出现接触不良。
    - 解决方法:检查是否有正确的正负极连接,并确保电缆接头完全插入。
    2. 问题:连接器在高温环境下性能下降。
    - 解决方法:在选择连接器时考虑其工作温度范围,并确保使用环境中温度不超过额定范围。
    3. 问题:连接器在机械震动下松动。
    - 解决方法:检查连接器是否正确安装,并考虑使用锁定装置增强稳定性。

    总结和推荐


    HIF6系列1.27mm密间距两件式连接器是一款高性能、高可靠性的产品。其独特的防误插入结构和广泛的适用范围使其成为许多电子设备中的理想选择。对于需要高度稳定性和耐用性的应用场景,强烈推荐使用HIF6系列连接器。

HIF6-32PA-1.27DS(71)参数

参数
额定电流 500mA
触头镀层 - 配接
类型 Header,Latch Lock/Eject Hooks
触头镀层厚度 - 配接 203nm
排数 2
颜色 黑色
针脚数 32pin
防护等级 -
间距-配接 1.27mm
长*宽*高 28.57mm(长度)*15.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HIF6-32PA-1.27DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF6-32PA-1.27DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF6-32PA-1.27DS(71) HIF6-32PA-1.27DS(71)数据手册

HIF6-32PA-1.27DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.129 ¥ 43.3401
25+ $ 3.322 ¥ 28.0709
280+ $ 2.7972 ¥ 23.6363
520+ $ 2.541 ¥ 21.4715
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
