首页  >  产品百科  >  ZE05-12DP-2H

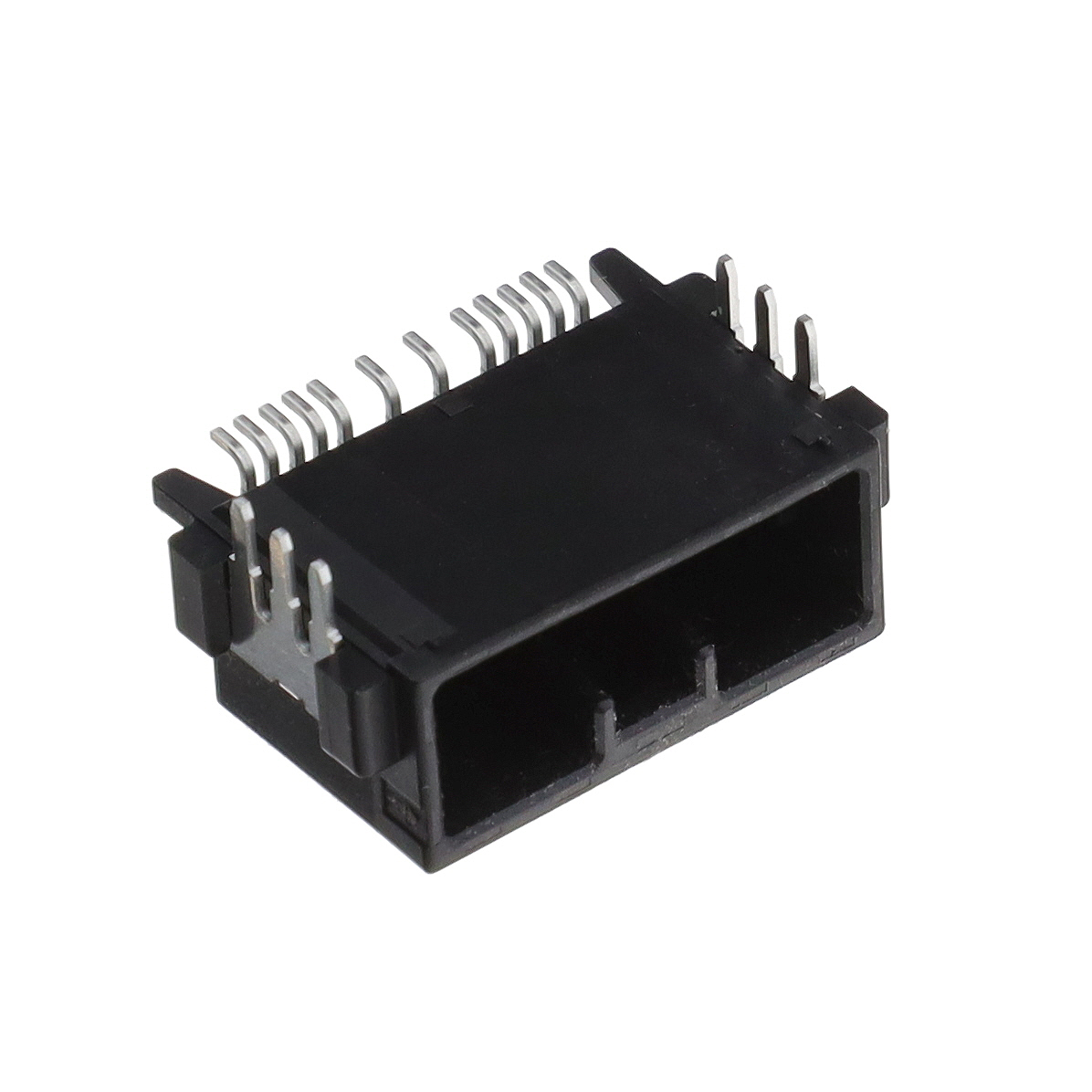

ZE05-12DP-2H

厂牌: HIROSE ELECTRIC
产品描述: Header 2mm 2 12pin 2A,5A 锡 SMD,P=1mm,卧贴 贴片安装 22.52mm*14.8mm*8.84mm
供应商型号: ZE05-12DP-2H
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 ZE05-12DP-2H

ZE05-12DP-2H概述

    ZE05 系列产品技术手册

    1. 产品简介


    ZE05系列是一款专为汽车接口设计的高可靠性电子连接器。该系列产品具有节省空间、耐高温和抗振动等特点,适用于多种复杂的工业和汽车环境。ZE05系列的主要功能包括:空间节约型设计、耐高温(最高可达125℃)、高振动阻力以及不同电极数量的选择。

    2. 技术参数


    - 额定电流: 2A(所有极供电) / 5A(单极供电)
    - 操作温度范围: -40℃至+125℃
    - 存储温度范围: -10℃至+60℃(非冷凝状态)
    - 额定电压: 60V AC/DC
    - 绝缘电阻: 最小100MΩ(500V DC测量)
    - 介电强度: 1000V AC,持续1分钟无击穿
    - 插拔耐久性: 接触电阻≤20mΩ,30次插拔周期
    - 振动阻力: 在20至200Hz频率范围内施加88m/s²的恒定加速度,振动3小时
    - 锁定强度: 最小100N
    - 湿度电阻: 接触电阻≤20mΩ,绝缘电阻≥100MΩ,在温度60℃、相对湿度90%至95%下放置96小时
    - 热冲击: 接触电阻≤20mΩ,温度在-40℃至室温再到125℃间切换,每个周期30分钟,共进行1000次循环
    - 耐热性: 接触电阻≤20mΩ,在140℃下放置120小时
    - 耐寒性: 接触电阻≤20mΩ,在-40℃下放置120小时
    - 耐硫酸气性: 接触电阻≤20mΩ,在室温、浓度为25ppm的硫酸气环境中放置96小时

    3. 产品特点和优势


    - 空间节约设计: 0.5尺寸终端,2mm间距设计,有助于减少终端产品的体积。
    - 高耐热性: 可承受高达125℃的工作环境。
    - 高振动抵抗力: 适合应用于振动强烈的车辆环境中。
    - 高接触可靠性: 采用双层弹簧设计,3点接触保证稳定性和安全性。
    - 耐老化性: 材料经过严格测试,确保在恶劣环境下长期稳定工作。

    4. 应用案例和使用建议


    - 汽车仪表盘: 由于其高抗震性和耐高温特性,适用于汽车内部的各种仪表盘。
    - 传感器连接: 在工业环境中,可作为传感器信号传输的可靠连接。
    - 电机控制模块: 高可靠性使其成为电机控制模块中信号传输的首选。
    使用建议:
    - 在插拔时应避免用力过猛,以免损坏连接器。
    - 连接前确保电源已关闭,以防止触电危险。
    - 根据不同的应用场景选择合适的电缆和工具,如使用指定的手动工具进行压接。

    5. 兼容性和支持


    - 兼容性: ZE05系列连接器可与特定型号的插头和线缆兼容,具体参见技术手册。
    - 支持和服务: 制造商提供全面的技术支持,包括工具和材料的详细说明,以确保最佳的安装和使用效果。

    6. 常见问题与解决方案


    - Q: 插拔连接器时感觉卡顿怎么办?
    - A: 检查是否符合规定的操作步骤,避免过度用力。
    - Q: 如何进行正确的焊接操作?
    - A: 按照制造商推荐的焊接温度曲线进行,确保焊接质量和连接可靠性。
    - Q: 如何处理连接器损坏的情况?
    - A: 联系制造商获取专业指导和支持。

    7. 总结和推荐


    ZE05系列凭借其卓越的空间节约设计、高耐热性和抗震性,以及可靠的接触稳定性,成为汽车及工业自动化领域的理想选择。强烈推荐此款连接器用于对稳定性要求较高的应用场景。对于希望提高系统整体可靠性的工程师和设计师来说,这是一个值得信赖的产品选择。

ZE05-12DP-2H参数

参数
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 12pin
间距-配接 2mm
类型 Header
排数 2
颜色 -
额定电流 2A,5A
长*宽*高 22.52mm*14.8mm*8.84mm
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZE05-12DP-2H厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZE05-12DP-2H数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC ZE05-12DP-2H ZE05-12DP-2H数据手册

ZE05-12DP-2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
