首页  >  产品百科  >  GT17H-4S-2C(B)

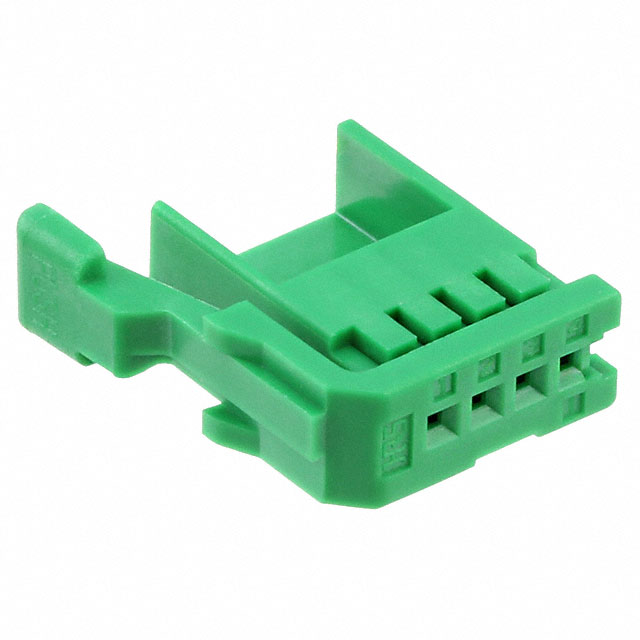

GT17H-4S-2C(B)

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: Connector Accessories Insulator Polybutylene Terephthalate Green Automotive Bag
供应商型号: GT17H-4S-2C(B)
供应商: 国内现货
标准整包数: 100
HIROSE ELECTRIC 插接式连接器 - 配件 GT17H-4S-2C(B)

GT17H-4S-2C(B)概述

    GT17H/HN 系列高可靠汽车锁紧型高速数据传输屏蔽连接器

    产品简介


    GT17H/HN 系列是一款高性能的高可靠汽车锁紧型高速数据传输屏蔽连接器,适用于各种汽车内部的数据通信需求。该系列连接器包括单排(GT17H)和双排(GT17HN)两种型号,具备低轮廓设计和节省空间的特点,同时能够支持高达 1Gbps 的高速数据传输并提供出色的电磁干扰(EMI)预防能力。

    技术参数


    - 额定电流:1A
    - 额定电压:250V AC
    - 工作温度范围:-40°C 到 +105°C
    - 接触电阻:
    - 信号接触电阻:最大 30mΩ(测量时通过 1A 直流电)
    - 外壳接触电阻:最大 60mΩ(测量时通过 1A 直流电)
    - 绝缘电阻:最小 100MΩ(测量时施加 500V 直流电)
    - 耐压:无绝缘击穿(交流 650V,持续 1 分钟)
    - 对接耐用性:
    - 信号接触电阻:最大 60mΩ(测量时通过 1A 直流电)
    - 外壳接触电阻:最大 120mΩ(测量时通过 1A 直流电)
    - 插拔 30 次

    产品特点和优势


    1. 低轮廓设计:单排型号(GT17H)具备低轮廓设计,而双排型号(GT17HN)则更加节省空间。
    2. 高速数据传输:支持最高 1Gbps 的数据传输速率,并支持 USB2.0、IEEE1394、LVDS 和 GVIF 等多种协议。
    3. 电磁干扰预防:具有出色的 EMI 防止功能,确保数据传输的稳定性和可靠性。
    4. 稳固锁设计:独特的锁设计确保了可靠的连接,防止意外断开。
    5. 严格的汽车测试标准:符合严苛的汽车测试标准,适用于广泛的汽车应用。

    应用案例和使用建议


    GT17H/HN 系列连接器广泛应用于汽车内部的各种数据通信场景。例如,在车载娱乐系统中,这些连接器可以用于确保音频和视频信号的高速传输。为了确保最佳性能,建议在安装过程中使用适当的焊接技术和正确的引脚排列顺序。

    兼容性和支持


    该系列连接器具有高度的兼容性,适用于各种标准插头和插座。HIROSE 公司提供了详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:如何确保连接器在高温下的稳定性?
    - 解决方案:确保连接器的使用温度在规定的范围内(-40°C 至 +105°C),并使用适合的连接技术。
    2. 问题:如何避免信号传输中断?
    - 解决方案:确保连接器正确插入,并且使用高质量的电缆和接头以保持良好的电气连接。
    3. 问题:如何提高数据传输速度?
    - 解决方案:选择合适的连接器型号(如 GT17HN),并且在布线时减少电磁干扰的影响。

    总结和推荐


    GT17H/HN 系列连接器以其卓越的设计和可靠的功能在市场上表现出色。它不仅满足了高速数据传输的需求,还通过坚固的锁设计保证了连接的稳定性。对于需要高可靠性的汽车电子应用,这款连接器是一个理想的选择。强烈推荐该系列产品用于各种汽车内部的数据通信场景。

GT17H-4S-2C(B)参数

参数
零件状态 在售
包装方式 袋装

GT17H-4S-2C(B)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT17H-4S-2C(B)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC GT17H-4S-2C(B) GT17H-4S-2C(B)数据手册

GT17H-4S-2C(B)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.4152
库存: 9100
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 141.52
直接购买
加入购物车
