HIF4-26P-3.18DSA

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock/Eject Hooks 3.18mm 2 26pin 3A 203nm 金 黑色 通孔安装 62.58mm(长度)*30mm(高度)
供应商型号: CSJ-ST49845989
供应商: 海外现货
标准整包数: 1

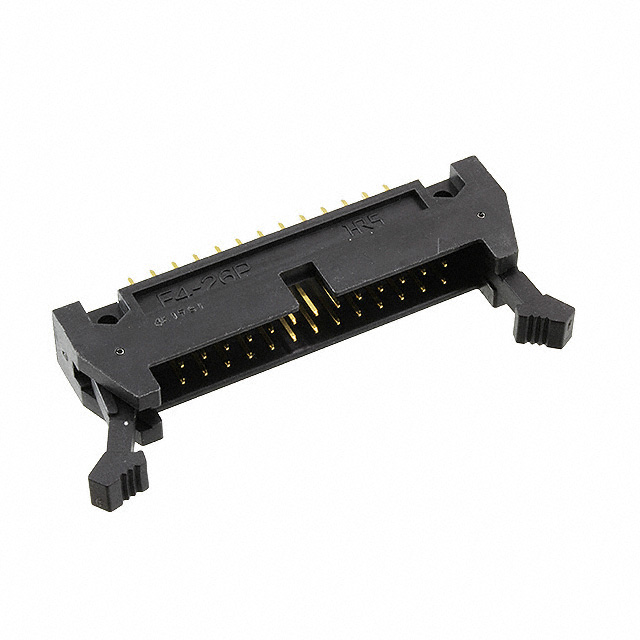

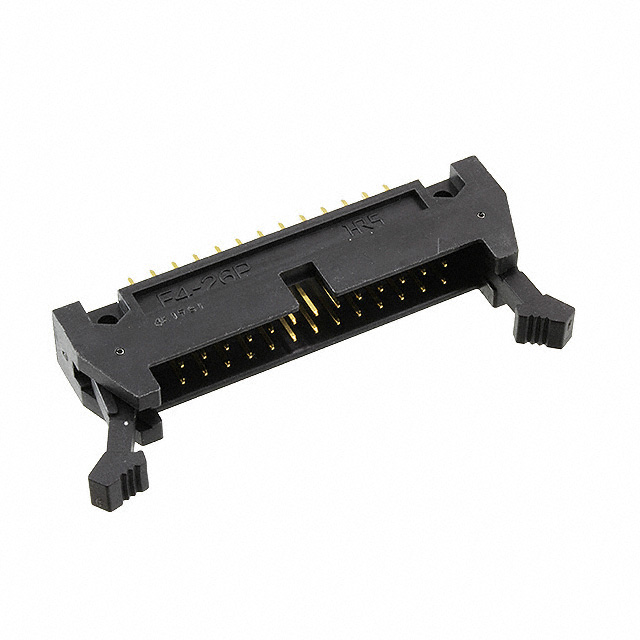

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF4-26P-3.18DSA

HIF4-26P-3.18DSA概述

    HIF4 系列扁平电缆连接器

    产品简介


    HIF4系列扁平电缆连接器是一种专为计算机、终端设备及其他电子设备设计的产品。它的主要功能是提供可靠且高效的扁平电缆连接,适用于各种需要高密度互连的应用场景。HIF4系列的特点在于其出色的电流承载能力、锁定机制及自动插入和提取的功能,这些特性使得它在严苛的工作环境中也能保持稳定可靠的连接。

    技术参数


    - 电流容量:最大3A(HIF4系列);1A(HIF3系列)
    - 接触电阻:最大15mΩ(通过0.1A测试)
    - 绝缘电阻:最小1000MΩ(500V直流电压)
    - 耐压强度:无闪络或绝缘击穿现象(1000V交流电,持续1分钟)
    - 振动测试:无电气断续时间超过1µs
    - 湿度测试:稳态条件下绝缘电阻最小1000MΩ(温度40°C,湿度90%-95%,持续96小时)
    - 温循测试:无损坏、裂缝或松动现象(-65°C至15-35°C循环,5分钟,总计5次)
    - 焊接热稳定性:组件无影响性能的变形(浸锡:260°C,10秒;手工焊接:360°C,5秒)
    - 存储条件:-10°C至+60°C
    - 操作条件:-55°C至+85°C
    - 电压等级:300V交流电

    产品特点和优势


    1. 电流承载能力:HIF4系列最高可承载3A电流,相比HIF3系列具有明显的优势。
    2. 全锁定机构:配备原厂锁定机制,能有效防止振动和冲击带来的影响。
    3. 一触式插入和拔出:无需使用额外工具即可轻松完成插入和拔出操作。
    4. 适用电缆类型:适配UL2651 AWG#24扁平电缆(7芯,导体直径0.203mm,护套直径1.0至1.2mm)。
    5. 材料耐用性:插针采用磷青铜,镀镍后再镀金;绝缘体采用黑色PBT,UL94V-0等级。

    应用案例和使用建议


    HIF4系列连接器广泛应用于电脑、终端设备以及其他各类电子设备中。根据技术手册,此连接器适用于办公室自动化机器等多种场合。在实际使用过程中,应注意连接时要确保电缆符合标准规格(如UL2651 AWG#24),以避免连接故障。同时,在环境温度和湿度波动较大的情况下,需定期检查连接器的状况,以确保其稳定运行。

    兼容性和支持


    HIF4系列连接器具有较高的通用性,能够与其他标准扁平电缆和相关设备无缝对接。为了获得最佳支持,建议用户访问Hirose官方网站上的RoHS搜索页面,了解产品的最新状态信息,或者直接联系Hirose销售代表获取更详细的资料和技术支持。

    常见问题与解决方案


    1. 连接故障:如果出现连接不稳定的情况,首先检查所使用的电缆是否符合规格要求,必要时更换电缆。
    2. 振动导致接触不良:请确保安装牢固,并在振动强烈的环境中采取额外固定措施。
    3. 耐久性不足:遵循正确的焊接工艺,并在长时间高温环境下操作时,采取适当冷却措施。

    总结和推荐


    HIF4系列扁平电缆连接器以其高可靠性、优良的电气特性和广泛的适用范围,成为市场中极具竞争力的产品之一。无论是在性能还是用户体验方面,都表现出了极高的水准。综上所述,强烈推荐将HIF4系列连接器应用于需要高可靠性的电子产品项目中。

HIF4-26P-3.18DSA参数

参数
触头镀层厚度 - 配接 203nm
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
防护等级 -
间距-配接 3.18mm
额定电流 3A
触头镀层 - 配接
排数 2
针脚数 26pin
长*宽*高 62.58mm(长度)*30mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

HIF4-26P-3.18DSA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF4-26P-3.18DSA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF4-26P-3.18DSA HIF4-26P-3.18DSA数据手册

HIF4-26P-3.18DSA封装设计

查看详情并下载
Symbol
Footprint
3D Model
