首页  >  产品百科  >  GT17VS-6DP-5CF

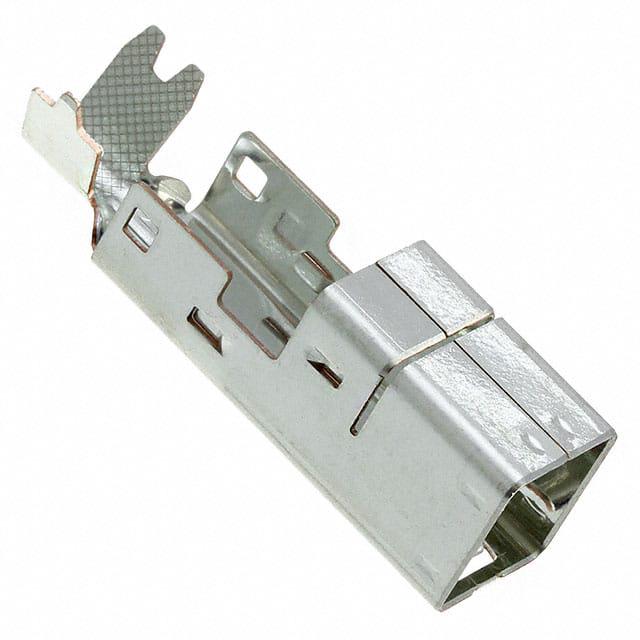

GT17VS-6DP-5CF

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: Conn Contact PIN Crimp ST Cable Mount Automotive
供应商型号: JY-GT17VS-6DP-5CF
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 插接式连接器 - 配件 GT17VS-6DP-5CF

GT17VS-6DP-5CF概述

    高速数据传输屏蔽连接器系列 —— GT17H/HN 系列

    产品简介


    GT17H/HN 系列是一款高速数据传输屏蔽连接器,专为汽车领域的严格要求设计。它具备低轮廓和空间节省的设计,支持高达 1Gbps 的高速数据传输,并具有增强的电磁干扰(EMI)防护能力。这些连接器适用于 USB2.0、IEEE1394、LVDS 和 GVIF 等标准协议,并且采用了坚固的锁扣设计以确保可靠的连接并防止意外断开。

    技术参数


    - 额定电流:1A
    - 额定电压:250V AC
    - 工作温度范围:-40°C 至 +105°C
    - 接触电阻:
    - 信号:最大 30mΩ(1A 直流测试)
    - 外壳:最大 60mΩ(1A 直流测试)
    - 绝缘电阻:最小 100MΩ(500V 直流测试)
    - 耐压:650V AC 持续 1 分钟无击穿
    - 插拔耐用性:信号最大接触电阻 60mΩ;外壳最大接触电阻 120mΩ(30 次插拔/抽出循环)

    产品特点和优势


    - 低轮廓、节省空间:单排设计用于空间受限的应用场合,双排设计则提供了更高的空间效率。
    - 高可靠性:锁扣设计确保了连接的稳定性,防止因震动或冲击导致的意外断开。
    - 高性能:支持高达 1Gbps 的高速数据传输,适用于多种接口标准,包括 USB2.0、IEEE1394 等。
    - 严格的汽车测试标准:符合多项汽车行业的严苛测试标准,适合于广泛的车载应用场合。

    应用案例和使用建议


    - 车内数据通信:适用于车内信息娱乐系统、安全系统等需要稳定高速数据传输的应用场合。
    - 使用建议:为了确保最佳的传输效果,建议在安装时注意屏蔽层的接地处理,并避免对连接器施加过大的机械应力。

    兼容性和支持


    GT17H/HN 系列与其他常见的电子元器件和设备兼容性良好, Hirose Electric 提供全面的技术支持和服务,包括但不限于产品选型、安装指导和技术咨询。

    常见问题与解决方案


    - 问题:如何正确地进行插入和拔出操作?
    - 解决方案:建议使用正确的工具进行操作,严格按照制造商的操作指南进行,避免暴力操作。
    - 问题:如何检查接触电阻是否在合格范围内?
    - 解决方案:可使用数字万用表进行测量,确保在规定的插拔循环次数内接触电阻保持在规范范围内。

    总结和推荐


    GT17H/HN 系列以其低轮廓设计、高速数据传输能力和坚固的锁扣设计在车载应用中表现出色。如果您正在寻找一款高性能、可靠且适用广泛的连接器解决方案,那么 GT17H/HN 系列无疑是一个极佳的选择。建议在具体应用中根据您的需求选择合适的型号,确保其性能符合您的期望。

GT17VS-6DP-5CF参数

参数
安装方式 板安装
零件状态 在售
包装方式 袋装

GT17VS-6DP-5CF厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT17VS-6DP-5CF数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC GT17VS-6DP-5CF GT17VS-6DP-5CF数据手册

GT17VS-6DP-5CF封装设计

查看详情并下载
Symbol
Footprint
3D Model
