GT17-8DS-SC(70)

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC

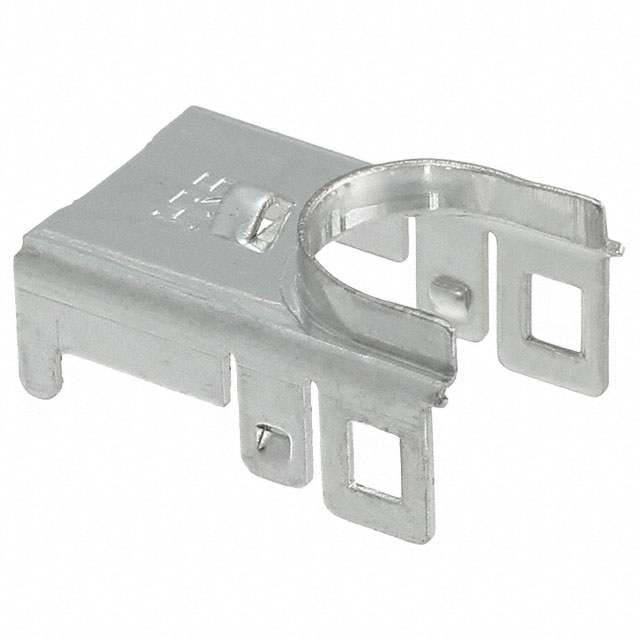

产品描述: Connector Accessories 8 POS Shield Plate
供应商型号: 798-GT17-8DS-SC(70)
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 插接式连接器 - 配件 GT17-8DS-SC(70)

GT17-8DS-SC(70)概述

    GT17H/HN Series: 高速数据传输屏蔽连接器

    1. 产品简介


    GT17H/HN系列是一款高速数据传输屏蔽连接器,专为车载通信等高要求的应用场景设计。该系列产品具有紧凑的设计和强大的锁定机制,确保可靠的连接,同时提供卓越的数据传输速度。

    2. 技术参数


    - 额定电流: 1A
    - 额定电压: 250V AC
    - 工作温度范围: -40°C 到 +105°C
    - 接触电阻:
    - 信号线: 最大 30 mΩ
    - 外壳: 最大 60 mΩ (测量时电流为1A DC)
    - 绝缘电阻: 最小 100 MΩ (测试电压为500V DC)
    - 耐压性: 在650V AC下持续1分钟无击穿
    - 插入/拔出耐用性: 在30次插入/拔出后,接触电阻仍保持在:
    - 信号线: 最大 60 mΩ
    - 外壳: 最大 120 mΩ

    3. 产品特点和优势


    - 低轮廓、节省空间:
    - GT17H为单排设计,高度低;
    - GT17HN为双排设计,更加节省空间。
    - 支持高速数据传输:
    - 支持高达1Gbps的数据传输速度,兼容USB2.0、IEEE1394、LVDS和GVIF标准。
    - 强大的锁设计: 确保连接可靠且防止意外断开。
    - 通过严格的汽车测试标准: 适用于广泛的汽车应用领域。

    4. 应用案例和使用建议


    - 应用领域: 主要用于车辆内部的数据通信,如导航系统、音响系统和传感器之间的数据传输。
    - 使用建议:
    - 在安装过程中,应注意确保连接器的锁定机制完好,以保证长期可靠的连接。
    - 使用合适尺寸的螺钉进行固定,避免过紧或过松导致连接不稳定。
    - 为了防止电磁干扰,应按照手册中的指示正确接地。

    5. 兼容性和支持


    - 兼容性: 本产品与其他标准连接器接口兼容,便于集成到现有的汽车系统中。
    - 支持和维护: Hirose公司提供全面的技术支持和维护服务,确保用户能够及时获得帮助。

    6. 常见问题与解决方案


    - 问题: 插入阻力过大
    - 解决方案: 检查连接器是否正确对齐,必要时使用配套工具辅助插入。
    - 问题: 连接松动
    - 解决方案: 检查锁扣是否完全闭合,确认安装螺钉紧固。
    - 问题: 传输信号不稳定
    - 解决方案: 检查接触点是否清洁,确保接地良好。

    7. 总结和推荐


    总体来看,GT17H/HN系列是一款高性能的连接器,适用于多种汽车应用场合。它不仅提供了出色的机械性能和稳定的电气性能,还具备良好的兼容性和广泛的应用范围。推荐用于需要高可靠性数据传输的车载系统。
    是否推荐使用: 强烈推荐,特别是对于需要在恶劣环境下工作的车载系统。

GT17-8DS-SC(70)参数

参数
安装方式 板安装
零件状态 在售
包装方式 袋装

GT17-8DS-SC(70)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT17-8DS-SC(70)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC GT17-8DS-SC(70) GT17-8DS-SC(70)数据手册

GT17-8DS-SC(70)封装设计

查看详情并下载
Symbol
Footprint
3D Model
