ZE05H-2P-2H

厂牌: HIROSE ELECTRIC
产品描述: Header 2mm 1 2pin 2A,5A 锡 SMD,P=2mm,卧贴 贴片安装 13.7mm(长度)*14.8mm(高度)
供应商型号: 26-ZE05H-2P-2HTR-ND
供应商: Digi-Key
标准整包数: 300

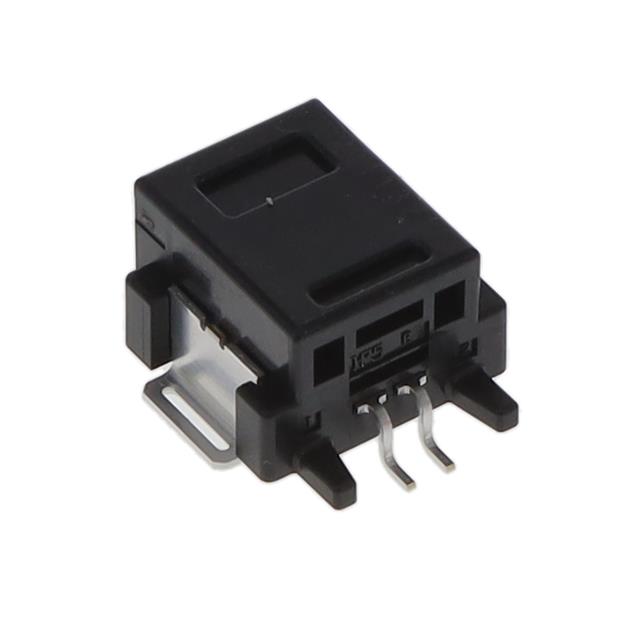

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 ZE05H-2P-2H

ZE05H-2P-2H概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文所涉及的产品为HIROSE ELECTRIC CO., LTD.制造的型号为ZE05H-2P-2H的电子元器件。这是一种具备高可靠性的连接器,广泛应用于汽车设备、工业控制设备以及其他需要高度稳定性和耐久性的领域。

    2. 技术参数


    - 额定电压:60 V AC/DC
    - 额定电流:2 A(未冷焊)
    - 操作温度范围:-40°C 至 +125°C
    - 存储温度范围:-10°C 至 +60°C
    - 相对湿度:最大85%
    此外,该产品还通过了一系列严格的测试验证,包括但不限于:
    - 接触电阻:直流1A时,最大10 mΩ;交流10 mV,0.1 mA时,最大10 mΩ
    - 绝缘电阻:500 V DC时,最小100 MΩ
    - 耐压强度:1000 V AC,持续1分钟,无闪络或击穿现象

    3. 产品特点和优势


    - 高可靠性:产品在极端环境下的性能表现稳定,能够在高温、低温和潮湿环境中正常工作。
    - 高强度锁紧机构:锁紧强度可达100N,确保连接器的稳固性。
    - 机械特性优秀:经过30次插入和拔出试验后,接触电阻依然保持在20 mΩ以内,且无损伤或松动。
    - 环境适应性强:能够承受高达981m/s²的冲击,同时在-40°C至+125°C的温差变化下保持性能稳定。

    4. 应用案例和使用建议


    该连接器已成功应用于汽车电子系统和工业自动化设备中。具体应用案例包括:
    - 汽车发动机控制系统,确保在恶劣环境下信号传输稳定。
    - 工业自动化生产线,提高系统整体的可靠性和安全性。
    使用建议:
    - 在安装过程中,确保正确对准并施加适当的锁紧力,避免因连接不当导致的性能下降。
    - 定期检查连接器的工作状态,及时更换损坏部件。

    5. 兼容性和支持


    该连接器与大多数标准的PCB设计兼容。制造商提供详细的技术支持和售后服务,包括产品维修、升级和咨询服务。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查接线是否正确,确认连接器锁紧装置是否完好。
    - 问题:插拔过程中发生卡顿。
    - 解决方案:清洁连接器接口,确保没有异物堵塞。

    7. 总结和推荐


    总体来看,ZE05H-2P-2H是一款性能优异、稳定性强的电子连接器。无论是面对极端环境还是复杂的工业应用,它都能表现出色。因此,强烈推荐在需要高可靠性和稳定性的场合中选用此款产品。

ZE05H-2P-2H参数

参数
间距-配接 2mm
颜色 -
触头镀层 - 配接
类型 Header
针脚数 2pin
防护等级 -
额定电流 2A,5A
触头镀层厚度 - 配接 -
排数 1
长*宽*高 13.7mm(长度)*14.8mm(高度)
通用封装 SMD,P=2mm,卧贴
安装方式 贴片安装
包装方式 卷带包装

ZE05H-2P-2H厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZE05H-2P-2H数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC ZE05H-2P-2H ZE05H-2P-2H数据手册

ZE05H-2P-2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
