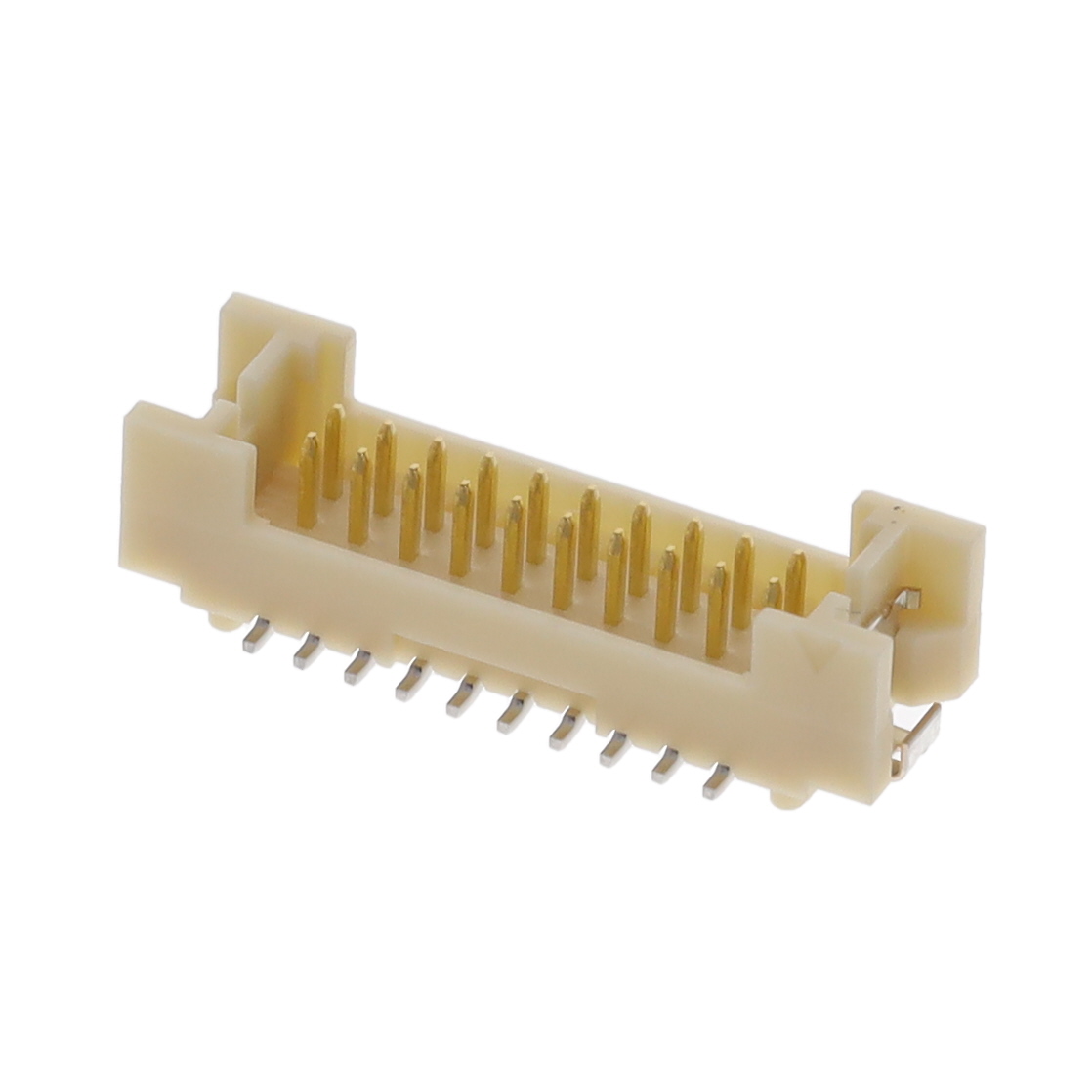

DF13E-20DP-1.25V(52)

厂牌: HIROSE ELECTRIC
产品描述: Conn Shrouded Header HDR 20 Pos 1.25mm Solder ST Top Entry SMD
供应商型号: JY-DF13E-20DP-1.25V(52)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13E-20DP-1.25V(52)

DF13E-20DP-1.25V(52)概述

    DF13 系列 1.25mm 跳线式微型压接连接器(UL认证)

    产品简介


    DF13系列是一种1.25mm间距的跳线式微型压接连接器,由HIROSE公司设计并获得UL认证。该系列产品提供了直型和直角型两种安装方式,广泛应用于笔记本电脑、移动终端、小型商用设备以及各类消费电子产品,如摄像机等。

    技术参数


    - 额定操作温度范围:-35°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 操作湿度范围:20% 至 80%
    - 存储湿度范围:40% 至 70%
    - 电流额定值:每针1A
    - 电压额定值:AC/DC 150V
    - 绝缘电阻:最小500 MΩ @ 100V DC
    - 耐电压:无击穿,500V AC/1分钟
    - 接触电阻:最大30 mΩ @ 100mA
    - 振动测试:无1μs以上电气中断
    - 湿度测试:稳态条件下,接触电阻最大30 mΩ,绝缘电阻最小500 MΩ,96小时 @ 40°C,湿度90%-95%
    - 温度循环测试:接触电阻最大30 mΩ,绝缘电阻最小500 MΩ,-55°C -> 5-35°C -> 85°C -> 5-35°C,5个周期
    - 耐焊接热测试:无影响性能的组件变形,流焊 @ 250°C, 10秒;手工焊接 @ 300°C, 3秒;回流焊 @ 推荐温度曲线;手工焊接 @ 300°C, 3秒

    产品特点和优势


    1. 小型化设计:DF13系列采用低剖面设计,直型安装高度为5.8mm(贴片型),直角型安装高度为3.6mm。
    2. 多触点:双排设计可实现多达40个触点,相比单排设计密度提高30%。
    3. 自动装配支持:采用真空吸收区,确保自动装配时的稳定性和精度。此外还提供管装包装选择。
    4. 高可靠性:采用防误插盒结构,防止误插入。贴片式头部配备金属夹,防止焊接脱落。
    5. UL认证:DF13系列已通过UL认证,确保产品安全可靠。

    应用案例和使用建议


    - 笔记电脑:适用于笔记本电脑内部电路连接。
    - 移动终端:适合于手机和平板电脑等便携设备。
    - 商用设备:适用于小型商用设备如打印机和扫描仪。
    - 消费电子产品:如摄像机等需要高密度连接的应用场景。
    使用建议:
    1. 在插入和拔出时要确保角度不超过30度,以免导致接触变形或损坏。
    2. 建议使用轻握电缆的方式进行插入和拔出操作,确保正确插入到位并听到点击声。

    兼容性和支持


    - 兼容性:DF13系列可以与同型号的其他连接器兼容。
    - 支持:制造商提供详细的文档和技术支持,以帮助用户正确安装和使用。

    常见问题与解决方案


    - Q: 如何防止接触变形?
    - A: 在插入和拔出连接器时保持角度小于30度,并使用正确的操作方法。
    - Q: 如何避免误插入?
    - A: 使用防误插盒结构的设计,确保连接器只能以正确的方式插入。
    - Q: 如何处理焊接过程中的问题?
    - A: 遵循推荐的焊接温度曲线和条件,确保焊接质量。

    总结和推荐


    DF13系列1.25mm间距的跳线式微型压接连接器凭借其小巧的体积、高密度的触点以及优良的自动化装配能力,在多个领域都有着广泛的应用前景。其UL认证进一步保障了产品的安全性和可靠性。如果你正在寻找一款在紧凑空间内具有高性能的连接解决方案,DF13系列无疑是一个值得考虑的选择。强烈推荐在高密度连接需求的应用场景中使用此产品。

DF13E-20DP-1.25V(52)参数

参数
针脚数 -
防护等级 -
间距-配接 -
触头镀层厚度 - 配接 -
额定电流 -
类型 -
排数 -
触头镀层 - 配接 -
颜色 -
包装方式 卷带包装
