首页  >  产品百科  >  GT17HN-4DS-2C(D)

GT17HN-4DS-2C(D)

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: JY-GT17HN-4DS-2C(D)
供应商: 云汉优选
标准整包数: 1

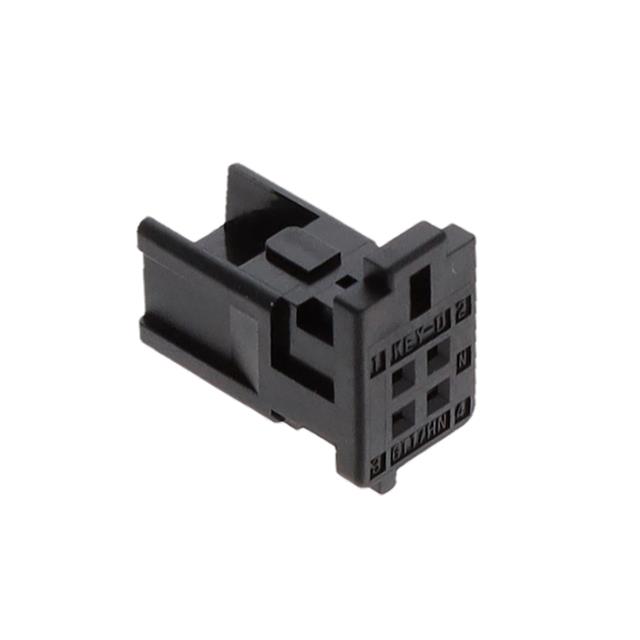

HIROSE ELECTRIC 插接式连接器 - 配件 GT17HN-4DS-2C(D)

GT17HN-4DS-2C(D)概述

    高速数据传输屏蔽连接器:GT17H/HN系列

    产品简介


    GT17H/HN系列是适用于车载数据通信的高速数据传输屏蔽连接器,配备了坚固的汽车锁设计。该系列包括单排和双排连接器,单排连接器采用低轮廓设计,而双排连接器则具有节省空间的特点。这些连接器广泛应用于车辆内部的数据传输,能够支持高达1Gbps的数据传输速度,同时还具备增强的电磁干扰(EMI)防护能力。

    技术参数


    - 额定电流:1A
    - 额定电压:250V AC
    - 接触电阻:
    - 信号:最大30mΩ
    - 外壳:最大60mΩ(1A DC)
    - 绝缘电阻:最小100MΩ(500V DC)
    - 耐压强度:无绝缘击穿,交流650V,持续1分钟
    - 插拔耐久性:接触电阻
    - 信号:最大60mΩ
    - 外壳:最大120mΩ
    - 插拔循环次数:30次
    - 工作温度范围:-40°C至105°C

    产品特点和优势


    1. 低轮廓和节省空间的设计:
    - 单排连接器(GT17H):采用低轮廓设计,适用于空间受限的应用。
    - 双排连接器(GT17HN):体积小巧,适合紧凑型设计。
    2. 高数据传输速度和支持:
    - 支持USB2.0、IEEE1394、LVDS和GVIF协议,最高可达1Gbps的数据传输速度。
    - 增强的EMI防护,确保数据传输的稳定性和可靠性。
    3. 稳固的锁设计:
    - 采用稳健的锁机制,防止意外断开,确保连接可靠。
    4. 严格的汽车测试标准:
    - 满足严格的汽车行业测试标准,适用于广泛的汽车应用。

    应用案例和使用建议


    - 车内数据通信:
    - GT17H/HN系列非常适合用于车辆内部的各种数据通信,如音频系统、导航系统和传感器之间的数据传输。

    - 应用建议:
    - 使用适当的电缆以确保最佳的传输效果。
    - 若使用非指定电缆,请联系销售代表以获取指导。
    - 在组装过程中,使用经过认证的工装夹具可以更好地保证产品的可靠性。

    兼容性和支持


    - 兼容性:
    - GT17H/HN系列连接器可以与各种不同类型的电缆兼容。然而,不同的电缆可能需要不同的终端高度设置,因此请咨询您的销售代表以获取更多细节。
    - 厂商支持:
    - Hirose公司提供详尽的技术支持和培训服务。对于装配过程,建议使用Hirose认证的工具和工装夹具,以保证产品的长期可靠性和使用寿命。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方法:检查并重新安装连接器,确保锁机制正常工作。若问题依然存在,建议更换连接器或联系技术支持。
    2. 传输速度慢:
    - 解决方法:检查所使用的电缆类型是否符合标准要求,或者尝试使用指定的电缆型号。如果仍然存在问题,请联系销售代表或技术支持寻求帮助。
    3. 连接器损坏:
    - 解决方法:请勿强行拔插连接器,避免损坏连接器端口。若连接器已经受损,建议立即更换新的连接器。

    总结和推荐


    GT17H/HN系列连接器是一款专为汽车内部数据通信设计的高品质产品。其低轮廓设计、高数据传输速度、增强的EMI防护能力和稳固的锁机制使其成为广泛应用的理想选择。无论是汽车制造还是其他对数据传输可靠性要求高的场合,GT17H/HN系列都是一个值得信赖的选择。因此,我们强烈推荐此款连接器给那些寻找高性能数据传输解决方案的专业用户。

GT17HN-4DS-2C(D)参数

参数
零件状态 在售
包装方式 散装

GT17HN-4DS-2C(D)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT17HN-4DS-2C(D)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC GT17HN-4DS-2C(D) GT17HN-4DS-2C(D)数据手册

GT17HN-4DS-2C(D)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.3301
库存: 310
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.33
