DF11-20DP-2DS(24)

厂牌: HIROSE ELECTRIC

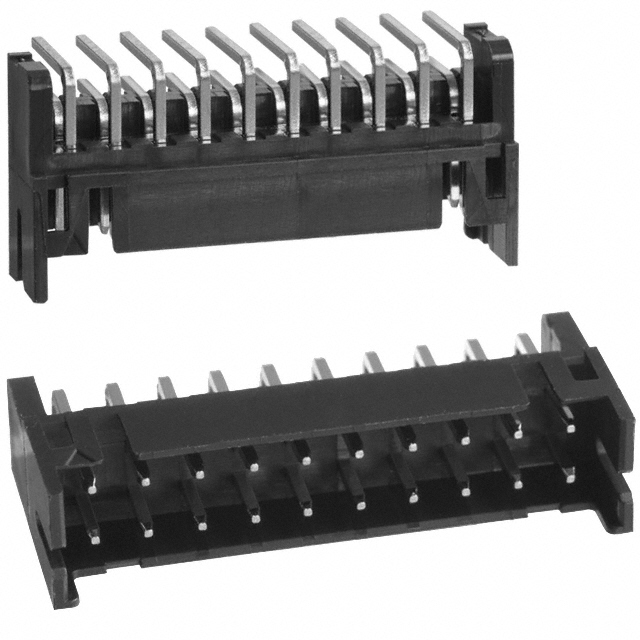

产品描述: Hirose 2.0mm间距20p双排排针 板对板, 线对板连接器, DF11系列, 直角, 通孔安装
供应商型号: J-DF11-20DP-2DS(24)
供应商: 云汉优选
标准整包数: 22
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF11-20DP-2DS(24)

DF11-20DP-2DS(24)概述

    DF11 系列 2.0mm 节距双排连接器 —— 详细介绍

    产品简介


    DF11系列是HIROSE推出的2.0mm节距双排连接器,具备紧凑设计及双排接触结构,符合UL和CSA安全标准。这些连接器被广泛应用于商业设备,如复印机、打印机等,提供高效、可靠的数据传输解决方案。

    技术参数


    - 额定电流:
    - 22至26 AWG:2A/针
    - 28 AWG:1A/针
    - 30 AWG:0.5A/针
    - 额定电压:250V AC/DC
    - 工作温度范围:-30°C至+85°C
    - 工作湿度范围:40%至80%
    - 存储温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%
    - 绝缘电阻:最小值为1000MΩ(500V DC)
    - 耐压能力:无闪络或绝缘击穿,交流650V持续1分钟
    - 单次插入/拔出力:最小值为0.3N(30gf),最大值为4.4N(450gf)

    产品特点和优势


    DF11系列连接器的主要优势包括:
    1. 空间节省:采用2mm节距的双排接触结构,宽度仅5mm,相较于传统单排连接器在相同空间内能够容纳双倍信号数。
    2. 多种配置:提供了电缆到板、平行线到平行线和板到板等多种连接方式,使电路板设计更加灵活。
    3. 广泛的适用线径范围:从22 AWG到30 AWG的线材均可以适配,确保了多样化的应用需求。

    应用案例和使用建议


    DF11系列连接器在商业设备中有着广泛的应用,特别是在需要高密度信号传输的场景下表现优异。例如,在打印机设备中,DF11连接器可以用于传输控制信号和图像数据,以实现高速打印。使用建议包括确保适当的插入/拔出力,避免过度弯曲线缆,并保持适宜的工作环境条件,以延长使用寿命。

    兼容性和支持


    HIROSE提供了金镀层和锡镀层两种版本,以适应不同的应用场景。此外,所有产品均经过严格的质量检测,确保与各种电子元器件及设备的良好兼容性。HIROSE还提供了详细的技术支持和维护服务,以帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    - Q:如何确保正确的插入力?
    - A: 使用适当的手动或自动工具进行插拔操作,以达到规定的插入/拔出力范围。

    - Q:如何防止湿气对连接器的影响?
    - A: 在不使用时,将连接器置于干燥环境中,避免潮湿环境导致的性能下降。

    - Q:是否需要定期清洁连接器?
    - A: 建议根据实际情况定期清洁,保持接触面干净,以确保稳定的电气连接。

    总结和推荐


    DF11系列2.0mm节距双排连接器凭借其紧凑的设计、广泛的适用范围和出色的性能表现,成为商业设备领域的理想选择。强烈推荐该产品用于需要高密度信号传输的场合。无论是在复印机还是打印机等设备中,DF11连接器都能提供稳定可靠的连接性能,是您项目的首选。

DF11-20DP-2DS(24)参数

参数
针脚数 20pin
触头镀层厚度 - 配接 1μm
防护等级 -
类型 Detent Lock,Header
排数 2
间距-配接 2mm
颜色 黑色
触头镀层 - 配接
额定电流 2A
长*宽*高 22mm(长度)*10mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

DF11-20DP-2DS(24)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11-20DP-2DS(24)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF11-20DP-2DS(24) DF11-20DP-2DS(24)数据手册

DF11-20DP-2DS(24)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
22+ ¥ 5.4851
220+ ¥ 5.1218
库存: 154
起订量: 22 增量: 0
交货地:
最小起订量为:22
合计: ¥ 120.67
