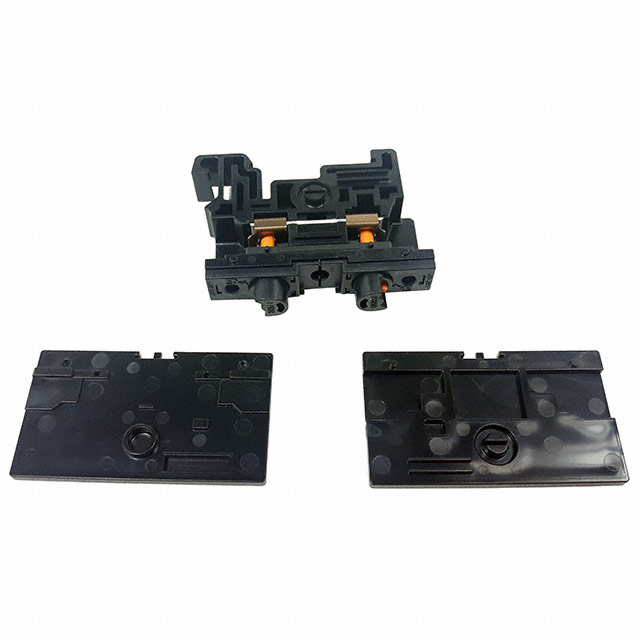

EF2-D30-1

产品分类: 接线板-专用
厂牌: HIROSE ELECTRIC
产品描述: Hirose 无熔丝 DIN 导轨端子, EF2系列, 单层, 黑色, 弹簧夹端接, 16 A, 21 A, 30 A, 40 A
供应商型号: 1809895
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 接线板-专用 EF2-D30-1

EF2-D30-1概述

    Hirose EF2 系列无螺纹端子块(Up to 400A ZERO SCREWTM Terminal Block)

    1. 产品简介


    Hirose EF2 系列无螺纹端子块是适用于高电流应用的创新产品。这类端子块的主要功能是提供可靠且高效的电连接,特别适用于汽车、工业自动化等领域。该系列产品提供了广泛的电流和电缆尺寸选择,以满足不同应用场景的需求。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流 | 16A 至 400A |
    | 额定电压 | 交流 600V,直流 1500V |
    | 工作温度范围 | -25℃ 至 +105℃ |
    | 存储温度范围 | -10℃ 至 +60℃ |
    | 接触电阻 | ≤1mΩ (1A 直流,D30, D60),≤0.1mΩ (1A 直流,D150, D250, D400) |
    | 绝缘电阻 | ≥1000MΩ (500V 直流) |
    | 耐压 | D30, D60, D150: 2500V AC 1分钟
    D250, D400: 5000V AC 1分钟 |
    | 振动电阻 | 无10μs以上的电中断(10到500Hz,半振幅0.75mm) |
    | 冲击电阻 | 无10μs以上的电中断(加速度500m/s²,持续时间11ms) |
    | 湿度抵抗 | 最小绝缘电阻 20MΩ(-40±2℃,90-95%湿度,96小时) |
    | 热冷抵抗 | 最小绝缘电阻 20MΩ(-25±3℃,+70±3℃各2小时) |
    | 耐久性 | D30, D60: ≤1.5mΩ,D150, D250, D400: ≤0.15mΩ(50次配接) |

    3. 产品特点和优势


    - 快速安全的一键锁结构:易于操作,特别是在狭小和昏暗的地方。
    - 与标准环形端子易于连接:操作简单,适合多种电缆。
    - 独特的接触弹簧结构:确保高度可靠的连接。
    - 支持广泛尺寸的电缆和电流:适用范围从1.25mm²到200mm²,额定电流从16A到400A。
    - 易于压接:可使用市面上常见的JIS压接工具。
    - 认证情况:UL 和 TÜV 认证。

    4. 应用案例和使用建议


    Hirose EF2 系列端子块广泛应用于汽车、工业控制和配电系统中。对于需要高可靠性连接的应用,如汽车制造,建议与 Hirose 代表联系以获取更多信息。
    - 汽车制造:Hirose EF2 端子块可以用于车身电气系统的连接,保证连接的稳定性和安全性。
    - 工业控制:适合工厂自动化控制系统中,提供稳定的电力传输和信号传输。
    - 配电系统:用于配电盘,确保电路连接的安全性和可靠性。
    使用建议:
    - 定期检查压接工具并进行维护。
    - 在操作时,避免接触带电导体,确保电源关闭后再插入或拔出压接终端。
    - 确认压接终端正确安装后,轻轻拉扯电缆以验证连接稳固性。

    5. 兼容性和支持


    - 兼容性:Hirose EF2 系列端子块与市面上多数JIS标准的压接工具兼容。
    - 支持:Hirose 提供全面的技术支持和维护服务,包括定期培训和产品使用指导。

    6. 常见问题与解决方案


    - Q:如何确认压接终端安装正确?
    - A:轻轻拉扯电缆,如果电缆不脱落,则表示安装正确。如果脱落,可能是压接不到位或错误导致。
    - Q:如何确保绝缘电阻符合要求?
    - A:确保在存储和运输过程中注意温湿度变化,以维持良好的绝缘性能。
    - Q:遇到电中断问题怎么办?
    - A:首先检查是否有外部振动或冲击,排除这些因素后再重新测试。

    7. 总结和推荐


    Hirose EF2 系列无螺纹端子块是一款高性能的产品,以其独特的结构设计、广泛的适用范围和高可靠性,非常适合高电流应用场合。考虑到其卓越的功能和市场上的良好表现,我们强烈推荐该产品。如果你需要一个高效、安全且可靠的连接解决方案,Hirose EF2 系列端子块无疑是最佳选择。

EF2-D30-1参数

参数
安装方式 DIN导轨安装
零件状态 停产
包装方式 袋装

EF2-D30-1厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

EF2-D30-1数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 接线板-专用 HIROSE ELECTRIC EF2-D30-1 EF2-D30-1数据手册

EF2-D30-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
