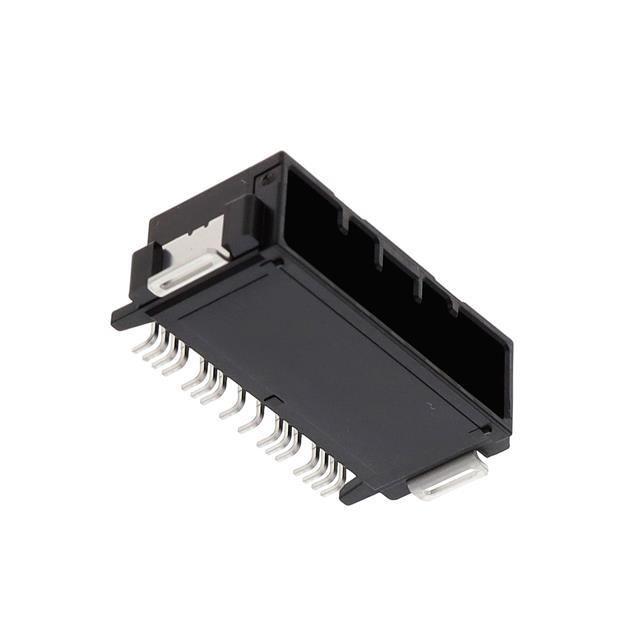

ZE05H-16DP-2H

厂牌: HIROSE ELECTRIC
产品描述: 16pin 2mm 2 Header 2A,5A 锡 黑色 贴片安装
供应商型号: ZE05H-16DP-2H
供应商: 国内现货
标准整包数: 300
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 ZE05H-16DP-2H

ZE05H-16DP-2H概述

    ZE05系列高抗震耐热小型化2mm间距汽车接口连接器

    一、产品简介


    ZE05系列连接器是专为汽车行业设计的小型化连接器,具有高抗震和耐热性能。该系列连接器的特点在于其节省空间的设计(0.5倍大小终端,2mm间距),适合在严苛环境下使用,如125℃高温环境和高强度振动环境。它们适用于各种车载电子设备,确保在极端条件下的可靠连接。

    二、技术参数


    - 额定电流:单极供电5A,多极供电2A
    - 工作温度范围:-40℃至+125℃
    - 存储温度范围:-10℃至+60℃
    - 额定电压:60V AC/DC
    - 绝缘电阻:最小值100MΩ(测试条件:500V DC)
    - 耐压能力:1000V AC持续1分钟无击穿
    - 插拔寿命:30次插入/拔出后接触电阻最大20mΩ
    - 振动耐受性:接触电阻最大20mΩ,频率20至200Hz(恒加速度88m/s²),每个方向3小时,共计3个方向
    - 锁紧强度:最小100N
    - 防潮能力:接触电阻最大20mΩ,绝缘电阻最小100MΩ,在60℃、90-95%湿度下放置96小时
    - 热冲击:接触电阻最大20mΩ,-40℃到室温再到125℃的循环1000次
    - 耐热性:接触电阻最大20mΩ,140℃下放置120小时
    - 冷耐性:接触电阻最大20mΩ,-40℃下放置120小时
    - 酸性气体耐受性:接触电阻最大20mΩ,在25ppm浓度的酸性气体中75%以上湿度下放置96小时

    三、产品特点和优势


    1. 空间节省:0.5倍大小终端,2mm间距设计,有效减小最终产品体积。
    2. 高耐热性:可在125℃环境下稳定工作。
    3. 高抗震性:可承受车辆环境中高强度振动。
    4. 双层弹簧设计:增加接触力,抑制外力干扰,提高连接可靠性。
    5. 耐用性:接触器和插座均采用优质材料制造,确保长期稳定性。

    四、应用案例和使用建议


    - 应用案例:适用于汽车、工业自动化和航空航天等领域,特别是需要在恶劣环境条件下保证高可靠性的场合。
    - 使用建议:
    - 在高温环境下使用时,注意散热措施。
    - 插拔过程中避免过度拉扯,以免损坏连接器。
    - 使用推荐的焊接温度曲线进行回流焊接,确保焊接质量。

    五、兼容性和支持


    - 兼容性:该连接器与标准的2mm间距接口兼容,可以方便地与多种电子元器件和其他设备配套使用。
    - 支持和服务:供应商提供详细的安装和使用指南,以及技术支持服务。具体应用请联系供应商销售代表获取更多信息。

    六、常见问题与解决方案


    - 问题1:插拔困难
    - 解决方案:轻轻按下锁定装置后再释放,有助于顺利分离。
    - 问题2:接触不良
    - 解决方案:检查是否已正确安装,并按规范进行焊接操作。
    - 问题3:耐热性能不佳
    - 解决方案:确认是否符合规定的存储温度范围,并按照推荐的温度曲线进行焊接。

    七、总结和推荐


    总体而言,ZE05系列连接器在小型化、高耐热性和抗震性方面表现出色,特别适合用于汽车及其他需要在极端条件下工作的电子产品。其优秀的技术参数和广泛的应用范围使其成为市场上非常有竞争力的产品。我们强烈推荐在相关应用中选用这款连接器。

ZE05H-16DP-2H参数

参数
针脚数 16pin
间距-配接 2mm
排数 2
排距 -
防护等级 -
触头镀层厚度 - 配接 -
类型 Header
颜色 黑色
触头镀层 - 配接
额定电流 2A,5A
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZE05H-16DP-2H厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZE05H-16DP-2H数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC ZE05H-16DP-2H ZE05H-16DP-2H数据手册

ZE05H-16DP-2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
