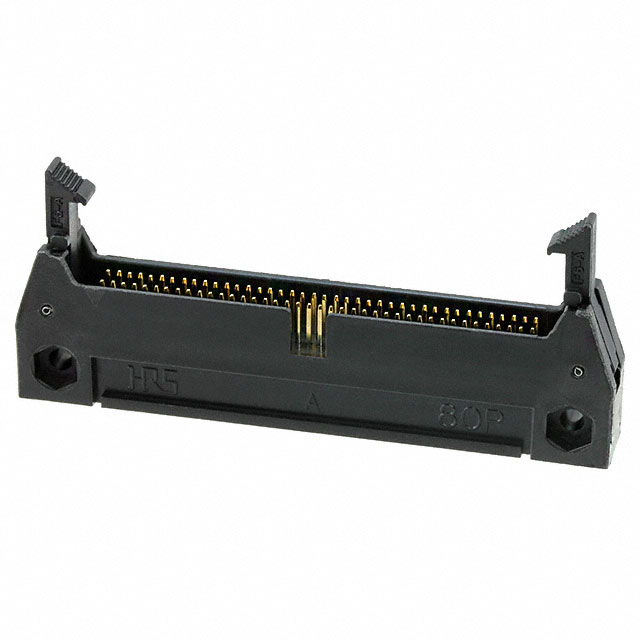

HIF6-80PA-1.27DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock/Eject Hooks 1.27mm 2 80pin 500mA 203nm 金 黑色 通孔安装
供应商型号: H123950-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF6-80PA-1.27DS(71)

HIF6-80PA-1.27DS(71)概述

    HIF6 系列 1.27mm 芯片连接器

    1. 产品简介


    HIF6系列是HIROSE公司生产的一种两件式连接器,具有1.27mm间距。这种连接器适用于板对板连接以及绝缘位移连接。它们广泛应用于各种电子设备中,特别是在需要紧凑且高可靠性的连接场合。

    2. 技术参数


    - 额定电流:0.5A
    - 额定电压:125V AC,250V DC
    - 操作温度范围:-55°C至+85°C(注1)
    - 存储温度范围:-10°C至+60°C(注2)
    - 湿度范围:40%至80%(操作时),40%至70%(存储时)(注2)
    - 绝缘电阻:最小1000MΩ
    - 耐压强度:250V DC,300V AC/1分钟
    - 接触电阻:最大30mΩ
    - 电连续性:无超过1μs的电气断开
    - 振动测试:频率10至55Hz,单振幅0.75mm,三个方向各2小时
    - 恒湿测试:温度40°C,湿度90%至95%,持续96小时
    - 寿命测试:500次循环
    - 耐焊接热测试:焊锡槽260°C下10秒;手动焊接360°C下5秒
    - 耐温测试:-65°C下30分钟,15至35°C下5分钟,125°C下30分钟,15至35°C下5分钟,重复5次

    3. 产品特点和优势


    - 多样化连接方式:提供板对板和绝缘位移两种连接方式,满足不同的应用需求。
    - 适用电缆:适合用于(UL2651)28 AWG扁平电缆(7芯:0.127mm,外护套直径:0.8至1.0mm)。
    - 防误插结构:独特的防误插导引设计,有效防止误插。
    - 宽泛的应用范围:适用于多种不同场合,包括电子设备和工业控制系统。

    4. 应用案例和使用建议


    - 应用案例:在智能家居系统中,HIF6系列连接器可用于连接电路板和传感器,确保稳定的数据传输。
    - 使用建议:在安装过程中,务必确保正确的连接方向和位置,避免误插。对于高温和潮湿的环境,应特别注意密封措施,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:HIF2E, HIF3B和HIF5可以相互结合,因为它们使用相同的1.27mm间距扁平电缆。
    - 支持:HIROSE公司提供详细的技术文档和支持服务,帮助客户快速解决问题并确保产品正常使用。

    6. 常见问题与解决方案


    - 问题1:如何防止误插?
    - 解决方案:使用产品自带的防误插导引结构进行正确安装。
    - 问题2:如何进行耐温测试?
    - 解决方案:参考技术手册中的耐温测试条件,进行相应的高温和低温测试。

    7. 总结和推荐


    HIF6系列1.27mm芯片连接器是一款高性能、高可靠性的连接器产品。它具有多种连接方式、广泛的适用范围以及优秀的电气性能。无论是对于智能家居还是工业控制等领域,HIF6都是一个值得信赖的选择。我们强烈推荐在各类电子产品中使用这款连接器。

HIF6-80PA-1.27DS(71)参数

参数
触头镀层 - 配接
间距-配接 1.27mm
额定电流 500mA
触头镀层厚度 - 配接 203nm
类型 Header,Latch Lock/Eject Hooks
排数 2
颜色 黑色
防护等级 -
针脚数 80pin
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HIF6-80PA-1.27DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF6-80PA-1.27DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF6-80PA-1.27DS(71) HIF6-80PA-1.27DS(71)数据手册

HIF6-80PA-1.27DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
