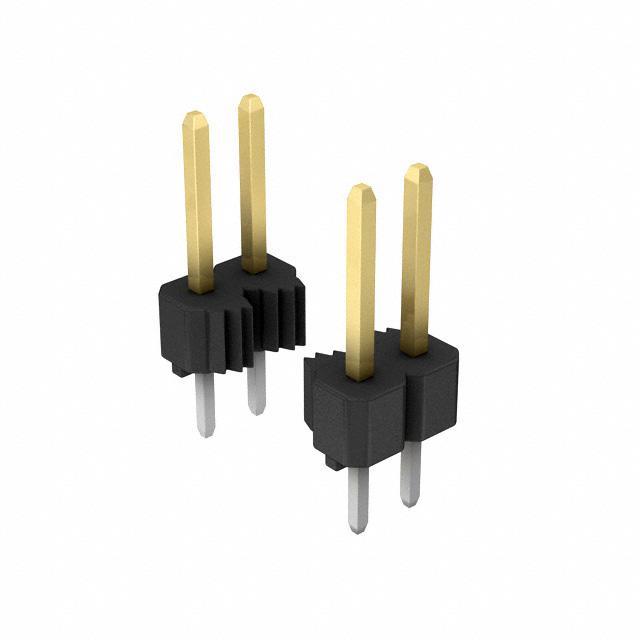

A1-26PA-2.54DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.54mm 2 26pin 3A 203nm 金 黑色 通孔安装
供应商型号: CSJ-ST49366406
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 A1-26PA-2.54DSA(71)

A1-26PA-2.54DSA(71)概述

    高密度2.54mm间距连接器:A1和A2系列

    1. 产品简介


    本手册介绍的是HIROSE公司的高密度2.54mm间距连接器——A1和A2系列。这种连接器广泛应用于各种电子设备,包括计算机、视频磁带录像机(VTR)等。它们的主要功能是为电子电路提供稳定可靠的电气连接,适用于需要高密度安装和多种接触点数目的应用场景。

    2. 技术参数


    - 绝缘电阻:最小值为1000兆欧,测试电压为500伏直流电。
    - 耐压:无闪络和绝缘击穿现象,测试电压为650伏交流电持续1分钟。
    - 接触电阻:最大值为15毫欧,测试电流为0.1安培。
    - 振动:无持续1微秒以上的电气中断,频率范围为10到55赫兹,单振幅0.75毫米,持续时间2小时,三个方向各一次。
    - 湿度(稳态):最小绝缘电阻为1000兆欧,测试温度为40°C,湿度为90%至95%,持续时间96小时。
    - 温度循环:无损伤、裂缝或零件松动,从-65°C到15°C再到125°C再回到15°C的温度循环,最多5个周期。
    - 操作寿命:最大接触电阻为15毫欧,最多500次。
    - 抗焊接热:无影响性能的变形,焊接浴温度为260°C,持续10秒;手动焊接温度为350°C,持续3秒。
    - 额定电流:3A。
    - 额定电压:200V AC。
    - 操作温度范围:-55°C至+85°C。
    - 存储温度范围:-10°C至+60°C。

    3. 产品特点和优势


    - 高密度安装:连接器在2.54mm网格板上沿纵向对齐,确保不会出现闲置空间。
    - 接触点数量多样:A1系列包含16种不同数量的6到64个触点,A2系列则包含20种1到20个触点的不同型号。
    - 兼容性强:A1系列与HIF3B系列电缆侧和HIF3H插座兼容,便于广泛应用。

    4. 应用案例和使用建议


    - 应用案例:此连接器被广泛应用于计算设备、视频设备以及其他各种电子设备中。这些设备通常需要紧凑的设计和稳定的电气连接,这正是这款连接器的优势所在。
    - 使用建议:对于设计工程师而言,在选择连接器时,应根据具体的应用需求考虑触点的数量和配置。例如,对于空间受限的设备,可以选择A1系列的多触点型号以节省空间。此外,考虑到连接器可能暴露在不同温度和湿度环境中,确保选择的型号能够承受这些环境条件是非常重要的。

    5. 兼容性和支持


    - 兼容性:A1系列连接器可以与HIF3B系列电缆端子及HIF3H插座配合使用,从而扩大其应用范围。
    - 支持和服务:HIROSE公司提供了详尽的技术文档和客户支持服务,包括联系他们获取特定型号的图纸和规格信息。

    6. 常见问题与解决方案


    - Q1: 在操作过程中连接器出现高温情况怎么办?
    - A1: 可能是由于通过连接器的电流过大引起的。请检查设备的工作状态并确保所选连接器的电流等级与实际电流相符。
    - Q2: 连接器在高湿度环境中使用后性能下降怎么办?
    - A2: 确保在设计时选择适合高湿度环境的型号。对于已经部署的产品,可采取适当的防潮措施。
    - Q3: 如何判断连接器是否正常工作?
    - A3: 使用专用仪器检测绝缘电阻和接触电阻。如果检测结果不符合标准,则需更换新的连接器。

    7. 总结和推荐


    综上所述,高密度2.54mm间距连接器A1和A2系列具有高密度安装能力、多样化的接触点配置以及出色的电气性能。这些特点使得它们成为许多电子设备的理想选择。无论是在计算机、VTR还是其他电子设备中,这款连接器都表现出色,值得推荐使用。

A1-26PA-2.54DSA(71)参数

参数
针脚数 26pin
间距-配接 2.54mm
触头镀层厚度 - 配接 203nm
类型 Header,Push-Pull
颜色 黑色
排数 2
防护等级 -
触头镀层 - 配接
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 托盘
