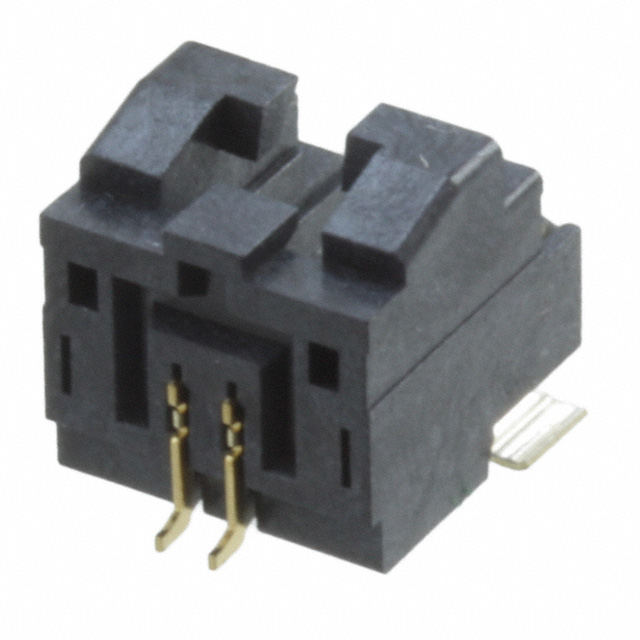

DF50A-2P-1H(51)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 1.0mm间距2p单排排针 线对板连接器, DF50系列, 直角, 表面
供应商型号: JY-DF50A-2P-1H(51)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF50A-2P-1H(51)

DF50A-2P-1H(51)概述

    DF50 Series: 1mm Pitch, Positive Lock, Wire-to-Board Connector

    1. 产品简介


    DF50系列是一款1mm间距的正锁式电线到板连接器。其主要功能是提供稳定的电连接,适用于各种工业自动化、通信设备、消费电子产品等领域。这款连接器具有紧凑的设计和高可靠性,能够满足不同应用场景的需求。

    2. 技术参数


    - 额定电流:最大电流为2A/引脚(26至28 AWG),1A/引脚(30 AWG),0.7A/引脚(32 AWG)。
    - 工作温度范围:-35°C 至 +85°C。
    - 湿度范围:20% 至 80%。
    - 存储温度范围:-10°C 至 +60°C。
    - 绝缘电阻:最小500 MΩ(100V DC)。
    - 耐电压:无闪络和击穿(300V AC持续1分钟)。
    - 接触电阻:最大30 mΩ(20 mV,1 mA)。
    - 振动耐受性:无电断连续时间大于1μs(频率10-55 Hz,单振幅0.75 mm,3个方向,每个方向10次循环)。
    - 冲击耐受性:无电断连续时间大于1μs(加速度490 m/s²,半正弦波,3个方向,每个方向3次)。
    - 焊接耐热性:符合推荐温度曲线,手焊350°C 3至4秒。

    3. 产品特点和优势


    - 安全锁定:点击感明显,确保锁定功能与接触匹配同步发生。
    - 坚固设计:防撬功能强,厚实的壳体壁提供了更高的抗裂强度。
    - 可靠的弹片设计:弹片与压接触点平面接触,确保高弹片强度且可目视检查。
    - 真空吸盘区域:紧凑型设计同时具备足够的吸附面积,无需额外吸盘即可进行贴装。
    - 兼容性强:适用于26至32 AWG导线。

    4. 应用案例和使用建议


    - 工业自动化设备:例如机器人手臂控制电路,连接器的稳定性和可靠性至关重要。
    - 通信设备:手机主板和网络设备中的微小空间内安装,适合使用紧凑型连接器。
    - 消费电子产品:笔记本电脑和智能手表的小型化设计中,需要可靠的连接器以适应狭小空间。
    使用建议:
    - 在安装过程中,要确保所有部件都正确插入并锁定。
    - 定期检查连接器的状态,确保没有明显的损坏或磨损。
    - 遵循推荐的焊接工艺,确保良好的焊接质量。

    5. 兼容性和支持


    - 兼容性:DF50系列兼容多种导线规格,如26至32 AWG。
    - 工具支持:提供一系列专业工具,如自动压接机和手动压接工具,以确保正确的安装和压接质量。
    - 技术支持:HIROSE提供详尽的技术文档和支持,包括安装指南、操作手册等。

    6. 常见问题与解决方案


    - 问题1:安装后发现连接松动。
    - 解决方案:检查是否正确插入并锁定,必要时重新压接。
    - 问题2:连接器接触不良。
    - 解决方案:确认导线规格符合要求,检查焊接质量和接触压力。
    - 问题3:长时间使用后出现接触电阻增大。
    - 解决方案:定期清洁连接器,确保良好的电气接触。

    7. 总结和推荐


    DF50系列连接器凭借其紧凑的设计、高可靠性以及坚固的结构,在多种应用场景中表现出色。其优异的性能使其成为许多工业和消费电子产品制造商的理想选择。对于需要高效稳定连接的应用场合,我们强烈推荐使用DF50系列连接器。
    以上是对DF50系列1mm间距正锁式电线到板连接器的全面介绍,希望能帮助您更好地理解和使用该产品。

DF50A-2P-1H(51)参数

参数
触头镀层 - 配接
颜色 黑色
类型 Header,Push-Pull
排数 1
额定电流 1A
针脚数 2pin
触头镀层厚度 - 配接 51nm
间距-配接 1mm
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF50A-2P-1H(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF50A-2P-1H(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF50A-2P-1H(51) DF50A-2P-1H(51)数据手册

DF50A-2P-1H(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.9051
100+ ¥ 1.6525
库存: 753
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.9
