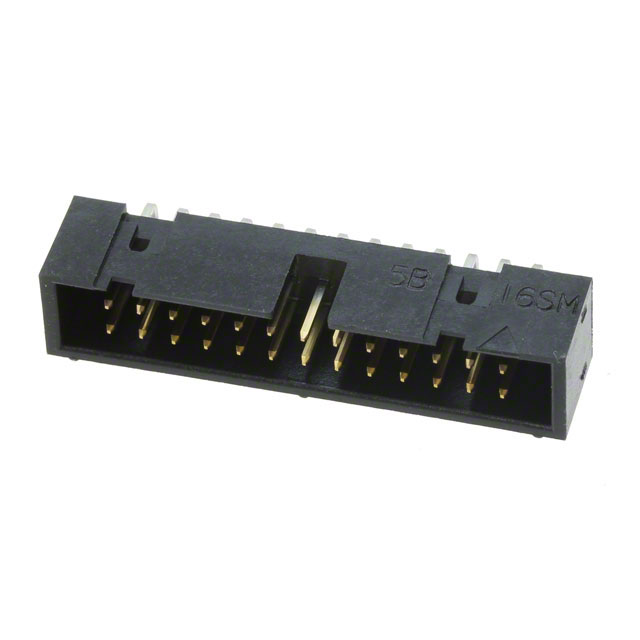

HIF3FC-26PA-2.54DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.54mm间距26p双排排针 板对板连接器, HIF3FC系列, 直角, 通孔安装
供应商型号: CSJ-ST50012983
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3FC-26PA-2.54DS(71)

HIF3FC-26PA-2.54DS(71)概述

    2.54mm Pitch Low Profile Connector: HIF3FB and HIF3FC Series

    产品简介


    HIF3FB 和 HIF3FC 系列是2.54毫米间距的低轮廓连接器,适用于多种应用场合。这些连接器在计算机、电信终端设备、办公自动化机器和其他电子设备中被广泛应用。该系列连接器提供了两种型号:直型和直角型,具有不同的接触点数和安装位置选择,以满足不同设计需求。

    技术参数


    - 电流额定值: 1A
    - 电压额定值: 200V AC
    - 操作温度范围: -55°C 至 +85°C(含电流流动引起的温升)
    - 储存温度范围: -10°C 至 +60°C
    - 湿度范围: 操作时 40% 至 80%,储存时 40% 至 70%
    - 绝缘电阻: 最小 1000MΩ
    - 耐压: 500V DC 或 650V AC/1分钟
    - 接触电阻: 最大 15mΩ
    - 振动测试: 频率10至55Hz,单振幅0.75mm,每个方向2小时
    - 恒湿测试: 温度40°C,湿度90%至95%,持续96小时
    - 温度循环测试: 从-55°C到+85°C,进行5次循环
    - 焊接热稳定性: 手工焊接3秒,260°C焊浴10秒

    产品特点和优势


    1. 防焊料飞溅: HIF3FC系列直型设计采用了完整的防焊料飞溅措施。
    2. 低轮廓设计: 插针高度仅为9.2mm,板对板间隙为12.2mm,非常适合空间受限的设计。
    3. 高可靠性: 具有优异的电气性能,能承受高湿度和极端温度条件。
    4. 适应性强: 提供多种接触点数选择(10至64个),满足各种应用场景的需求。

    应用案例和使用建议


    - 电脑: 在笔记本电脑和平板电脑中,用于连接主板和外围设备,如键盘和显示器。
    - 办公自动化设备: 用于打印机、扫描仪等设备内部连接。
    - 电信终端设备: 作为信号传输接口,确保数据通信稳定可靠。
    使用建议:
    - 在安装过程中,需特别注意防焊料飞溅措施,避免短路或损坏。
    - 考虑到长期存储可能影响产品性能,建议在安装前进行初步检查。
    - 对于高湿度和温度变化频繁的应用环境,可考虑增加额外的防护措施。

    兼容性和支持


    HIF3FB 和 HIF3FC 系列连接器采用标准2.54mm间距,能够与其他同系列产品良好兼容。HIROSE公司提供详尽的技术支持,包括图纸和规格文件,以便客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问: 如何避免焊料飞溅?
    答: HIF3FC系列采用独特的防焊料飞溅设计,但在手工焊接时,应严格控制焊接时间和温度,避免过热。

    2. 问: 产品如何应对高湿度环境?
    答: 这些连接器通过了严苛的湿度测试,可在高达95%的相对湿度环境下保持稳定性能。在极端环境下使用时,可以采取适当的密封措施。
    3. 问: 如何检查连接器的接触电阻?
    答: 使用万用表测量,确保接触电阻不超过15mΩ。如果超出标准,建议检查是否有氧化或其他接触不良的情况。

    总结和推荐


    总体来看,HIF3FB 和 HIF3FC 系列连接器凭借其出色的防焊料飞溅性能、低轮廓设计和高可靠性,在各种应用环境中表现出色。对于需要紧凑且高效连接解决方案的设计者而言,这是一个值得信赖的选择。基于以上优点,强烈推荐使用HIF3FB和HIF3FC系列连接器。

HIF3FC-26PA-2.54DS(71)参数

参数
触头镀层 - 配接
间距-配接 2.54mm
额定电流 1A
排数 2
防护等级 -
触头镀层厚度 - 配接 203nm
类型 Header,Push-Pull
颜色 黑色
针脚数 26pin
安装方式 通孔安装
零件状态 在售
包装方式 托盘
