FX15-3032PCFB

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC

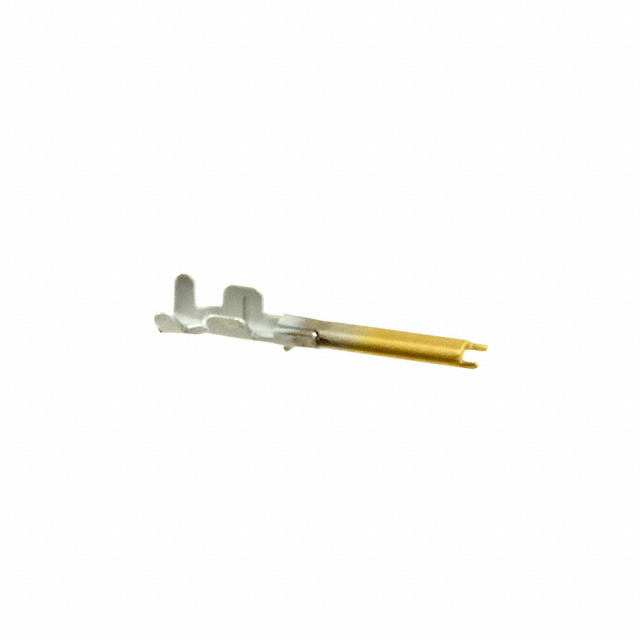

产品描述: Hirose 镀金压接端子 公端子, FX15系列, 最大0.05mm²
供应商型号: 26M-FX15-3032PCFB
供应商: 云汉优选
标准整包数: 10
HIROSE ELECTRIC 插接式连接器 - 配件 FX15-3032PCFB

FX15-3032PCFB概述

    FX15系列1毫米间距线对板连接器

    产品简介


    FX15系列是一种支持LVDS信号的1毫米间距线对板连接器。该系列产品设计时特别注重紧凑性和高可靠性,特别适用于空间受限的应用环境。连接器通过精密布局实现等长传输线,以防止LVDS信号在传输过程中的损耗。此外,FX15系列提供了带屏蔽和非屏蔽两种型号,为设计师提供了更多的灵活性和成本控制选项。

    技术参数


    - 电流额定值: 0.5A
    - 电压额定值: 100V AC
    - 工作温度范围: -55°C 至 +80°C
    - 存储温度范围: -10°C 至 +60°C
    - 接触电阻: 最大60mΩ (注1)
    - 绝缘电阻: 最小500MΩ (100V DC)
    - 耐压: 300V AC/一分钟无击穿或闪络现象
    - 插入/拔出力: 最小2N,最大30N
    - 插拔寿命: 接触电阻最大80mΩ (注1),循环次数可达50次
    - 振动测试: 在10至55Hz频率范围内,加速度0.75mm,持续2小时,三轴方向,无电气中断超过1µs
    - 冲击测试: 加速度490m/s²,11ms持续时间,正弦半波形,3个周期,三轴方向,无电气中断超过1µs
    - 湿度测试: 温度40°C,相对湿度90%至95%,96小时无损坏、裂纹或部件移位
    - 温度循环测试: 在-55°C至+15°C至+35°C至+85°C之间进行温度循环测试,每次循环后无电气中断超过1µs
    - 盐雾测试: 5%水溶液浸泡48小时无腐蚀现象

    产品特点和优势


    1. 节省空间: 通过双排交错设计(插头侧1毫米间距,插座侧0.5毫米间距)减少占用空间。
    2. 等长传输线: 设计确保所有引脚的长度一致,从而避免LVDS信号的传输损失。
    3. 型号多样性: 提供带屏蔽和不带屏蔽两种版本,增强设计灵活性并降低成本。
    4. 自对准功能: 内置导向柱允许精确对齐,偏差达±1.5毫米。
    5. 安全可靠的插拔: 侧锁机构确保完全和安全的连接,同时也便于拔出。
    6. 高电磁干扰屏蔽: FX15S版本提供更大金属屏蔽,有效防止电磁干扰,保护LVDS信号完整性。
    7. 符合RoHS标准: 所有材料和物质均符合RoHS环保标准。

    应用案例和使用建议


    FX15系列连接器广泛应用于汽车、消费电子及工业自动化等领域。例如,在汽车行业中,由于需要高度可靠性的信号传输,建议联系HIROSE公司代表获取更多详细信息。在实际应用中,为了确保最佳性能,用户应该注意:
    - 确保正确的接触电阻和绝缘电阻,以避免信号损失。
    - 遵循规定的振动和冲击测试标准,确保连接器的长期稳定性。
    - 在潮湿环境下使用时,定期检查连接器的防潮效果。

    兼容性和支持


    FX15系列连接器与大多数常见的电路板布局兼容。HIROSE公司提供详尽的技术文档和支持服务,确保客户能够正确安装和使用该产品。此外,该系列连接器还具有良好的热稳定性和机械稳定性,适用于多种复杂环境下的应用。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 检查接触面是否有污染或氧化,清洁后再重新连接。
    2. 问题: 插拔过程中连接器出现磨损。
    - 解决方案: 确保按照正确的插入力操作,并选择适当的电缆和工具。
    3. 问题: 环境湿度导致连接器失效。
    - 解决方案: 定期进行湿度测试,确保连接器密封良好,无水分侵入。

    总结和推荐


    总体而言,FX15系列连接器是一款高性能、高可靠性的1毫米间距线对板连接器。其出色的电气特性和机械性能使其成为汽车、消费电子及工业自动化领域的理想选择。特别是其节省空间的设计和高电磁干扰屏蔽性能,使得FX15系列在紧凑型应用中表现出色。强烈推荐在需要高可靠性和紧凑设计的项目中使用此产品。

FX15-3032PCFB参数

参数
长*宽*高 7mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

FX15-3032PCFB厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX15-3032PCFB数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC FX15-3032PCFB FX15-3032PCFB数据手册

FX15-3032PCFB封装设计

查看详情并下载
Symbol
Footprint
3D Model
