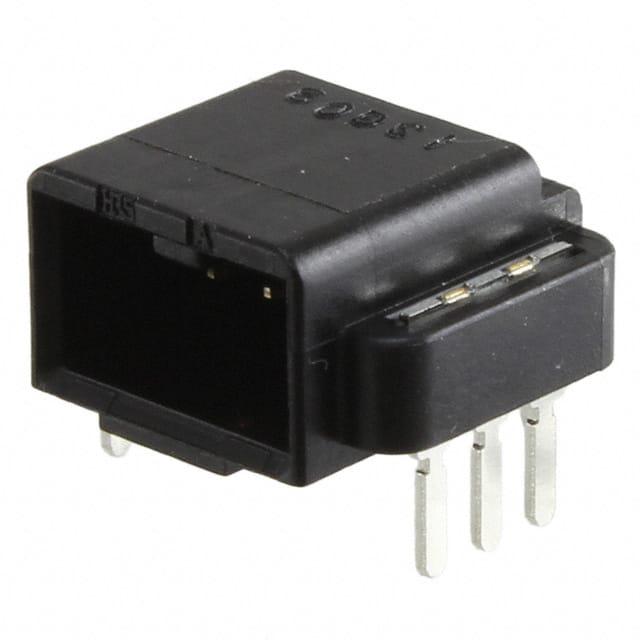

GT8E-3P-DS

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock 2mm 1 3pin 3A 锡 黑色 通孔安装
供应商型号: GT8E-3P-DS
供应商: 国内现货
标准整包数: 4
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 GT8E-3P-DS

GT8E-3P-DS概述

    GT8E Series 内部连接器技术手册

    产品简介


    GT8E系列是Hirose Electric Co., Ltd.设计的一种Wire-to-Board连接器,主要用于内部连接,特别是汽车和工业设备等领域。该系列连接器具备高接触压力的特点,能够提供稳定可靠的电气连接。本系列中的各个型号适用于不同的应用需求,提供了多种规格和尺寸的选择。

    技术参数


    - 连接方式:Wire-to-Board
    - 接触点结构:成型凹槽设计
    - 插头形式:单排、双排、低轮廓型
    - 接触点材料:磷青铜、黄铜
    - 镀层:锡镀层、金镀层
    - 导线规格:
    - SC系列:20-22 AWG (直径1.3mm至1.5mm)
    - PC系列:24-28 AWG (直径0.9mm至1.1mm)
    - 外壳材料:PBT、PPS
    - 包装规格:10,000 pcs/reel、8,000 pcs/reel、100 pcs/pack
    - RoHS认证:符合RoHS标准
    - 工作温度范围:-40°C 至 +105°C

    产品特点和优势


    1. 防止氧化:采用成型凹槽设计,在接触点处能有效防止氧化。
    2. 误插预防:设计防止误插入。
    3. 应力耐受性:独特的应力耐受设计,保证连接器在高可靠性要求的应用中长期稳定运行。
    4. 高焊盘保持力:表面贴装型插头配有针脚型金属配件,提高了PCB的保持力。
    5. 高焊盘保持力:通过改进的金属配件提升了PCB的保持力。

    应用案例和使用建议


    GT8E系列连接器广泛应用于汽车内部和工业设备中。以下是几种典型应用实例及其使用建议:
    - 汽车行业:可用于汽车内部线路连接,如车灯控制系统。建议在选择连接器时考虑其承受振动和温度变化的能力。
    - 工业设备:适用于工厂自动化系统,如传感器连接。推荐根据具体应用场景选择合适的连接器型号。

    兼容性和支持


    GT8E系列连接器具有良好的互换性,具体型号之间可以互相匹配使用。例如,GT8E-2S-2C可以与GT8E-2P-2H(70)、GT8E-8/P-2H(70) 和GT8E-2P-DS配合使用。客户可通过联系公司代表获取更多技术支持和指导。

    常见问题与解决方案


    1. 问题:如何确保连接器在长时间使用后仍保持良好的接触?
    解决方案:定期检查连接器的接触部分是否有氧化现象,必要时更换。
    2. 问题:如何确定适合的导线规格?
    解决方案:参考手册中的建议,并根据具体应用场景选择合适的导线规格。
    3. 问题:如何进行正确的压接操作?
    解决方案:使用指定的工具进行压接,并严格遵循操作指南。

    总结和推荐


    总体而言,GT8E系列连接器凭借其高接触压力、防氧化和误插预防等特点,在汽车和工业设备领域展现出显著的优势。该系列产品适用于多种复杂的应用环境,能够满足各种高可靠性需求。如果您正在寻找一种稳定可靠的Wire-to-Board连接器,强烈推荐使用GT8E系列连接器。

GT8E-3P-DS参数

参数
触头镀层厚度 - 配接 -
触头镀层 - 配接
间距-配接 2mm
额定电流 3A
颜色 黑色
排数 1
针脚数 3pin
类型 Header,Latch Lock
防护等级 -
安装方式 通孔安装
零件状态 停产
包装方式 散装,托盘

GT8E-3P-DS厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT8E-3P-DS数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC GT8E-3P-DS GT8E-3P-DS数据手册

GT8E-3P-DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
