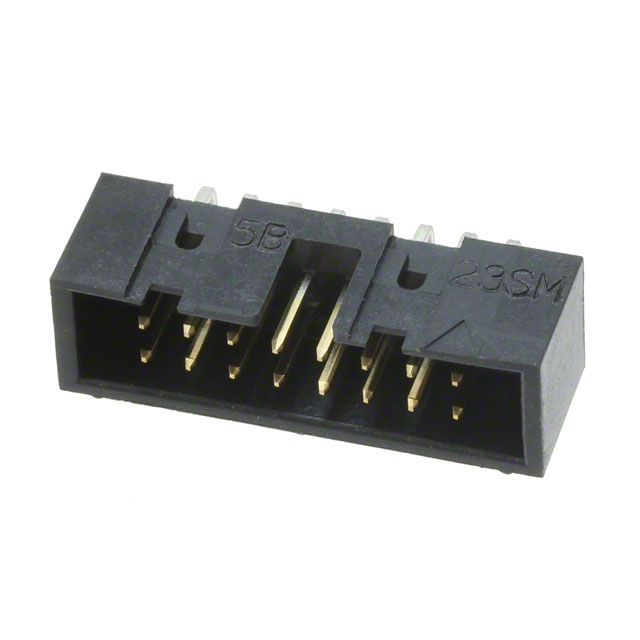

HIF3FC-16PA-2.54DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.54mm间距16p双排排针 板对板连接器, HIF3FC系列, 直角, 通孔安装
供应商型号: CSJ-ST62881320
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3FC-16PA-2.54DS(71)

HIF3FC-16PA-2.54DS(71)概述

    2.54mm Pitch Low Profile Connector 技术手册

    1. 产品简介


    2.54mm Pitch Low Profile Connector(HIF3FB 和 HIF3FC 系列) 是一种设计用于低矮安装空间的高性能连接器。这些连接器广泛应用于计算机、通信设备、办公自动化机器以及其他多种电子设备中。通过采用2.54mm 的标准间距,这些连接器不仅便于安装和布线,而且可以有效提升设备的整体可靠性和耐用性。

    2. 技术参数


    - 电流容量:1A
    - 电压等级:200V AC
    - 工作温度范围:-55°C 至 +85°C(含因电流流动产生的温升)
    - 存储温度范围:-10°C 至 +60°C
    - 操作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%
    - 绝缘电阻:最小值 1000M 欧姆
    - 耐压能力:1分钟内达到500V DC 或 650V AC
    - 接触电阻:最大值 15 毫欧
    - 振动测试:频率10到55Hz,单振幅0.75毫米,三个方向各持续2小时
    - 耐湿性(稳态):40°C、90%至95%湿度下持续96小时
    - 温度循环:-55°C 至 +85°C,每周期各5分钟
    - 抗焊接热:浸焊260°C 10秒,手动焊接350°C 3秒

    3. 产品特点和优势


    2.54mm Pitch Low Profile Connector 系列的特点包括:
    - 防焊料流动:HIF3FC系列的直角型连接器采用全焊料流动控制措施。
    - 低矮设计:针座高度为9.2mm,板对板间距为12.2mm,适用于紧凑的空间安装。
    - 高可靠性:经过严格的机械和电气测试,确保长期稳定运行。
    - 环保材料:采用无卤素材料,符合RoHS标准。

    4. 应用案例和使用建议


    应用场景:
    - 计算机系统:用于主板和其他电路板之间的信号传输。
    - 通信设备:例如路由器和交换机中。
    - 办公自动化设备:如打印机和复印机内部连接。
    使用建议:
    - 环境适应性:确保在极端环境下的可靠性和耐用性。
    - 正确组装:严格按照制造商的指示进行焊接和装配,以避免潜在的问题。
    - 定期检查:定期对连接器进行目视检查,以确保没有损坏或松动。

    5. 兼容性和支持


    - 兼容性:这些连接器与各种标准插头兼容,可用于不同的应用场合。
    - 支持:制造商提供详细的技术文档和支持服务,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:确保插头和插座完全对齐,并重新焊接连接器。
    - 问题2:连接器温度过高
    - 解决方案:检查是否有足够的散热措施,并根据需要增加散热片。
    - 问题3:连接器出现电气故障
    - 解决方案:进行电气检测,如果发现问题,则更换新的连接器。

    7. 总结和推荐


    2.54mm Pitch Low Profile Connector(HIF3FB 和 HIF3FC 系列) 提供了一种可靠的连接解决方案,尤其适合在空间有限且要求较高的环境中使用。该系列产品在耐高温、耐潮湿等方面表现出色,能够满足不同行业的需求。综合来看,我们强烈推荐这一系列的产品,特别是对于那些对可靠性和耐用性有高要求的应用场景。

HIF3FC-16PA-2.54DS(71)参数

参数
颜色 黑色
针脚数 16pin
触头镀层 - 配接
间距-配接 2.54mm
触头镀层厚度 - 配接 203nm
类型 Header,Push-Pull
排数 2
额定电流 1A
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HIF3FC-16PA-2.54DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3FC-16PA-2.54DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF3FC-16PA-2.54DS(71) HIF3FC-16PA-2.54DS(71)数据手册

HIF3FC-16PA-2.54DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
