GT8E-20DP-DS(55)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock 2mm 2 20pin 1A 锡 通孔安装
供应商型号: 798-GT8E20DPDS55
供应商: Mouser
标准整包数: 1

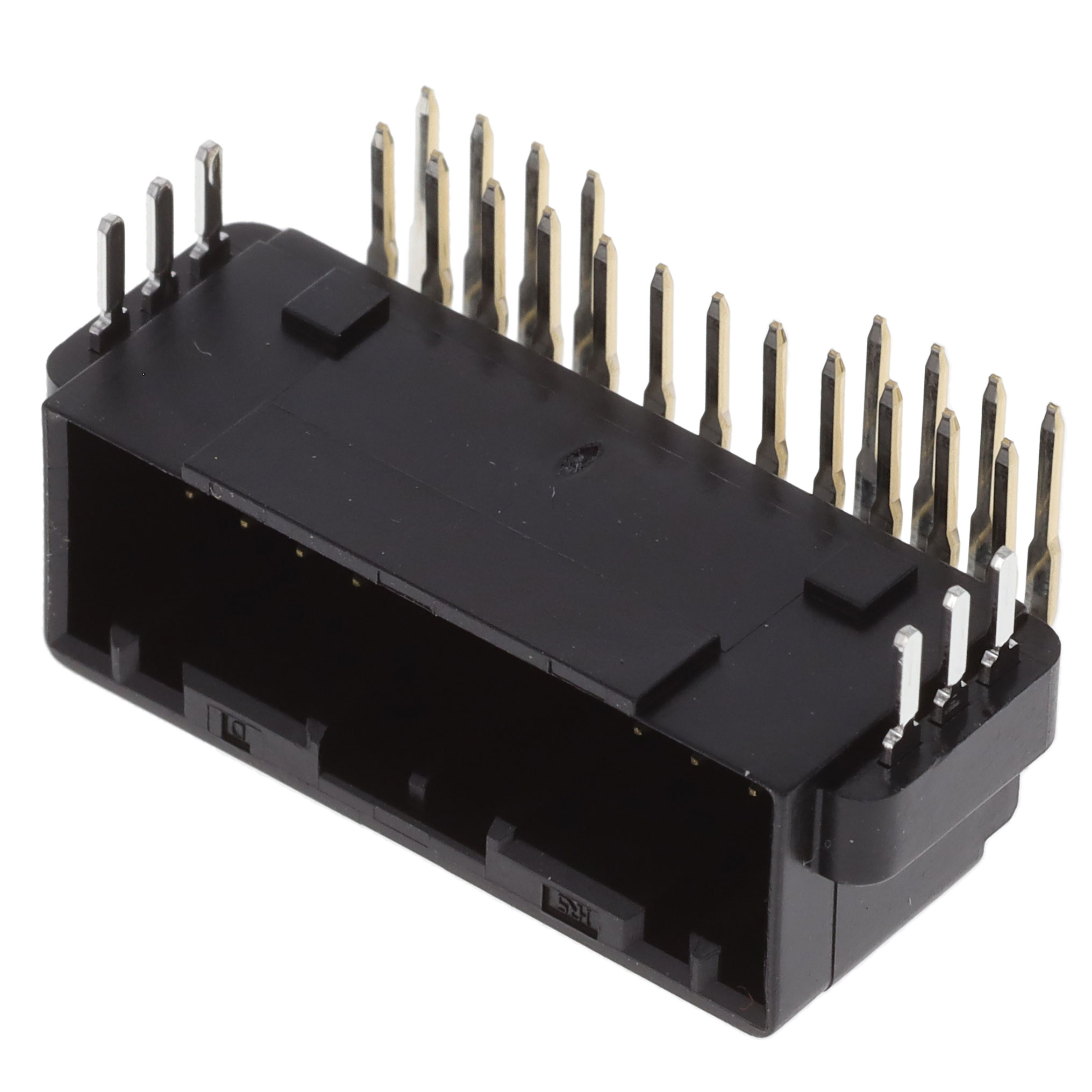

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 GT8E-20DP-DS(55)

GT8E-20DP-DS(55)概述

    GT8E Series: 2.0mm Pitch, Wire-to-Board, Wire-to-Wire Connectors

    产品简介


    GT8E系列是HIROSE公司生产的2.0mm间距的线对板及线对线连接器,适用于汽车和工业设备内部。这类连接器以其紧凑的设计和可靠的性能在行业内享有盛誉。

    技术参数


    - 接触部分防氧化设计:采用气密凹槽设计,有效防止接触部分氧化。
    - 误插入防护:具备防止误插入的功能。
    - 防撬设计:确保结构稳固。
    - 高剥离强度:表面贴装型插针头采用引脚回流保持夹,确保高剥离强度。
    - 电缆尺寸:
    - 女端子:20-22AWG(直径1.3-1.5mm),24-28AWG(直径0.9-1.1mm)
    - 男端子:20-22AWG(直径1.3-1.5mm),24-28AWG(直径0.9-1.1mm)

    产品特点和优势


    - 防氧化设计:通过特殊的气密凹槽设计,有效防止接触部分氧化,提升长期可靠性。
    - 误插入保护:独特的防误插入设计可防止错误安装,提高装配效率。
    - 高剥离强度:特别适合表面贴装工艺,有效防止在组装过程中出现脱落现象。
    - 多样化型号:提供不同规格的端子和插座选择,适用于各种不同的应用需求。

    应用案例和使用建议


    - 汽车和工业设备内部布线:这些连接器广泛应用于汽车和工业自动化设备中,用于各种电线连接。具体应用场景如传感器、控制单元和动力系统之间的连接。
    - 建议使用:在实际使用过程中,为了保证最佳性能和长期可靠性,应严格按照手册中的指示进行安装。对于非指定电缆的应用,建议联系销售代表以获得专业建议。

    兼容性和支持


    - 兼容性:此系列连接器适用于GT8E-2022SCF、GT8B-2428SCF和GT8E-2022SC等终端,具体型号参见手册。
    - 支持服务:HIROSE提供专业的技术支持,包括详细的安装手册和培训服务,同时也有专门的自动化压接机和手动工具供选择。

    常见问题与解决方案


    - 问题1:如何正确设置压接高度?
    - 解决方案:需要根据具体的电缆类型设置压接高度,建议联系销售代表获取具体指导。
    - 问题2:误插入保护不起作用?
    - 解决方案:请检查是否有正确安装误插入防护部件,并重新尝试安装。

    总结和推荐


    GT8E系列2.0mm间距的线对板及线对线连接器在汽车和工业设备领域表现出色,以其卓越的防氧化能力和可靠性赢得市场认可。无论是对性能要求极高的汽车电子系统还是稳定的工业控制系统,它都是理想的选择。强烈推荐此系列产品给需要高品质连接器的客户。

GT8E-20DP-DS(55)参数

参数
颜色 -
类型 Header,Latch Lock
额定电流 1A
防护等级 -
针脚数 20pin
触头镀层厚度 - 配接 -
触头镀层 - 配接
排数 2
间距-配接 2mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GT8E-20DP-DS(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT8E-20DP-DS(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC GT8E-20DP-DS(55) GT8E-20DP-DS(55)数据手册

GT8E-20DP-DS(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4385 ¥ 29.0553
10+ $ 2.806 ¥ 22.6798
25+ $ 2.222 ¥ 18.7759
240+ $ 1.8576 ¥ 15.6967
560+ $ 1.7496 ¥ 14.7841
2560+ $ 1.638 ¥ 13.8411
库存: 160
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.05
直接购买
加入购物车
