MDF7B-8P-2.54DSA(01)

厂牌: HIROSE ELECTRIC
产品描述: 接头 2.54mm 1 8pin 3A 金 黑色 通孔安装
供应商型号: CSJ-ST36201216
供应商: 海外现货
标准整包数: 1

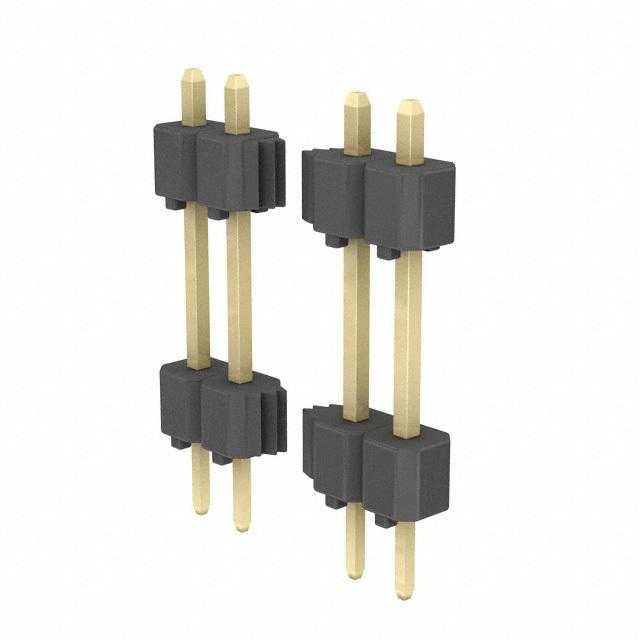

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 MDF7B-8P-2.54DSA(01)

MDF7B-8P-2.54DSA(01)概述

    # 2.54mm Pitch Bottom Entry Type Connector - MDF7 Series

    产品简介


    MDF7 系列是 Hirose Electric 公司推出的一款2.54mm间距底部插入型板对板连接器。该系列连接器具有以下特点:
    - 单排和双排设计
    - 插拔寿命长,可承受多次插拔
    - 提供锡镀层和金镀层两种选择
    - 支持多种引脚数(从3到46)
    - 应用于汽车、工业控制、消费电子等多个领域

    技术参数


    以下是MDF7系列连接器的关键技术规格:
    | 参数 | 规格 |

    | 电流承载能力 | 3A |
    | 工作温度范围 | -35°C 至 +85°C |
    | 存储温度范围 | -10°C 至 +60°C |
    | 绝缘电阻 | ≥1000MΩ @ 500V DC |
    | 耐电压 | 650V AC/1分钟无闪络或击穿 |
    | 接触电阻 | ≤30mΩ |
    | 插拔力 | MIN 0.4N,MAX 4.4N |
    | 振动测试 | 频率10-55Hz,振幅0.75mm,持续2小时 |
    | 温度循环测试 | -55°C 至 +85°C,5个循环 |

    产品特点和优势


    1. 自由设定板间距离:通过头针结构和多样化的设计,可以实现无限阶段的板间距离调整。
    2. 组件表面完整性:两块板上的组件不直接相对,可以朝同一方向布置,便于布线和布局。
    3. 丰富的产品组合:提供单排、双排、锡镀层和金镀层等多种型号,满足不同应用需求。
    4. 高可靠性:在严苛环境下仍能保持稳定的电气性能,适合汽车等高可靠性要求的应用场景。

    应用案例和使用建议


    应用案例
    - 汽车电子:如车载娱乐系统、导航仪、仪表盘等。
    - 工业控制:PLC控制系统、传感器网络。
    - 消费电子:智能家居设备、便携式医疗设备。
    使用建议
    - 在高温或振动环境中使用时,建议选用金镀层版本以提高耐用性。
    - 为确保最佳焊接效果,请严格按照推荐的焊接条件进行操作。
    - 安装过程中应注意避免过度弯曲或扭曲连接器。

    兼容性和支持


    MDF7系列连接器与市面上主流的电路板兼容,支持多种引脚数和板厚配置。Hirose公司提供了全面的技术支持和服务,包括样品申请、定制开发和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 确保焊接质量良好,清洁焊接区域 |
    | 接触电阻偏大 | 检查接触面是否清洁,必要时重新焊接 |
    | 环境适应性差 | 更换为金镀层版本,增强耐久性 |

    总结和推荐


    总体而言,MDF7系列2.54mmPitch底部插入型板对板连接器以其灵活的设计、可靠的性能和广泛的应用范围成为同类产品中的佼佼者。无论是汽车制造还是普通电子产品生产,这款连接器都能提供稳定可靠的支持。因此,我们强烈推荐这一系列产品给需要高性能连接解决方案的客户。

MDF7B-8P-2.54DSA(01)参数

参数
额定电流 3A
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 8pin
排数 1
间距-配接 2.54mm
类型 接头
防护等级 -
颜色 黑色
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

MDF7B-8P-2.54DSA(01)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

MDF7B-8P-2.54DSA(01)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC MDF7B-8P-2.54DSA(01) MDF7B-8P-2.54DSA(01)数据手册

MDF7B-8P-2.54DSA(01)封装设计

查看详情并下载
Symbol
Footprint
3D Model
