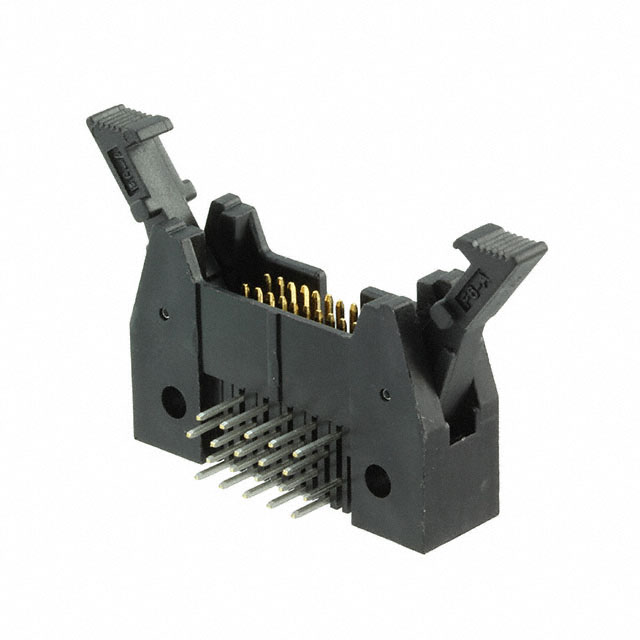

HIF6-20PA-1.27DS(71)

厂牌: HIROSE ELECTRIC
产品描述: 20pin 1.27mm 2 2.54mm Header,Latch Lock/Eject Hooks 500mA 203nm 金 黑色 通孔安装 20.95mm(长度)*15.5mm(高度)
供应商型号: 798-HIF620PA127DS71
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF6-20PA-1.27DS(71)

HIF6-20PA-1.27DS(71)概述

    HIF6 系列 1.27mm 密距两片式连接器技术手册

    产品简介


    HIF6系列是1.27mm密距的两片式连接器,提供板对板和绝缘位移类型连接方式。该系列连接器支持多种电缆类型和接插件组合,适用于广泛的应用场景。这些连接器主要用于自动化设备、通信系统和工业控制等领域,以其可靠性和多功能性受到市场的认可。

    技术参数


    | 参数 | 值 |

    | 电流等级 | 0.5A |
    | 电压等级 | 125V AC |
    | 操作温度范围 | -55°C 至 +85°C |
    | 存储温度范围 | -10°C 至 +60°C |
    | 操作湿度范围 | 40% 至 80% |
    | 存储湿度范围 | 40% 至 70% |
    | 耐压测试 | 250V DC 或 300V AC 1分钟 |
    | 绝缘电阻 | ≥1000MΩ |
    | 接触电阻 | ≤30mΩ |
    | 频率测试 | 10至55Hz 单幅度0.75mm |
    | 温度循环测试 | -65°C 至 +125°C |
    | 振动测试 | 96小时40°C湿度90%至95% |
    | 焊接热稳定性测试 | 260°C 10秒或手动焊接360°C 5秒 |

    产品特点和优势


    - 多种连接方式:提供板对板和绝缘位移两种类型的连接方式,适应不同应用场景的需求。
    - 广泛的适用性:HIF2E、HIF3B 和 HIF5系列可互相组合,形成具有1.27mm密距的平电缆连接器(如图1所示),扩大了其应用范围。
    - 适用电缆类型:支持(UL2651)28 AWG 平电缆(7芯:0.127mm,外护套直径:0.8mm至1.0mm)。
    - 防误插结构:设计有防止误插入的导向结构,提高操作可靠性。

    应用案例和使用建议


    应用场景:
    - 自动化设备中的信号传输
    - 通信系统的连接端口
    - 工业控制系统中的接线连接
    使用建议:
    - 在选择连接器时,考虑所需连接电缆的规格和数量。
    - 根据安装环境的温度和湿度条件,选择合适的型号以确保最佳性能。
    - 安装过程中要注意避免过载,以免损坏锁紧机构。

    兼容性和支持


    HIF6系列连接器可以与多种电缆和设备兼容,具体请参考相关资料页。制造商提供长期的技术支持和服务,以帮助客户解决问题并确保正常使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接是否正确,确保接触良好 |
    | 焊接点开裂或松动 | 重新焊接,并确保焊点质量良好 |
    | 温度过高 | 检查环境温度是否超出额定范围,必要时采取散热措施 |

    总结和推荐


    HIF6系列1.27mm密距两片式连接器凭借其多样化的连接方式、广泛应用范围和高可靠性,在自动化设备、通信系统和工业控制等领域表现优异。强烈推荐在上述应用场景中使用本产品,相信能为您的项目带来显著的价值提升。

HIF6-20PA-1.27DS(71)参数

参数
针脚数 20pin
间距-配接 1.27mm
排数 2
排距 2.54mm
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 203nm
防护等级 -
额定电流 500mA
长*宽*高 20.95mm(长度)*15.5mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

HIF6-20PA-1.27DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF6-20PA-1.27DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF6-20PA-1.27DS(71) HIF6-20PA-1.27DS(71)数据手册

HIF6-20PA-1.27DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.761 ¥ 40.2305
10+ $ 2.849 ¥ 24.0741
100+ $ 2.5056 ¥ 21.1723
250+ $ 2.484 ¥ 20.9898
500+ $ 2.43 ¥ 20.5335
1000+ $ 2.3205 ¥ 19.6082
2500+ $ 2.289 ¥ 19.3421
库存: 315
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.23
