首页  >  产品百科  >  GT8E-24DP-2H

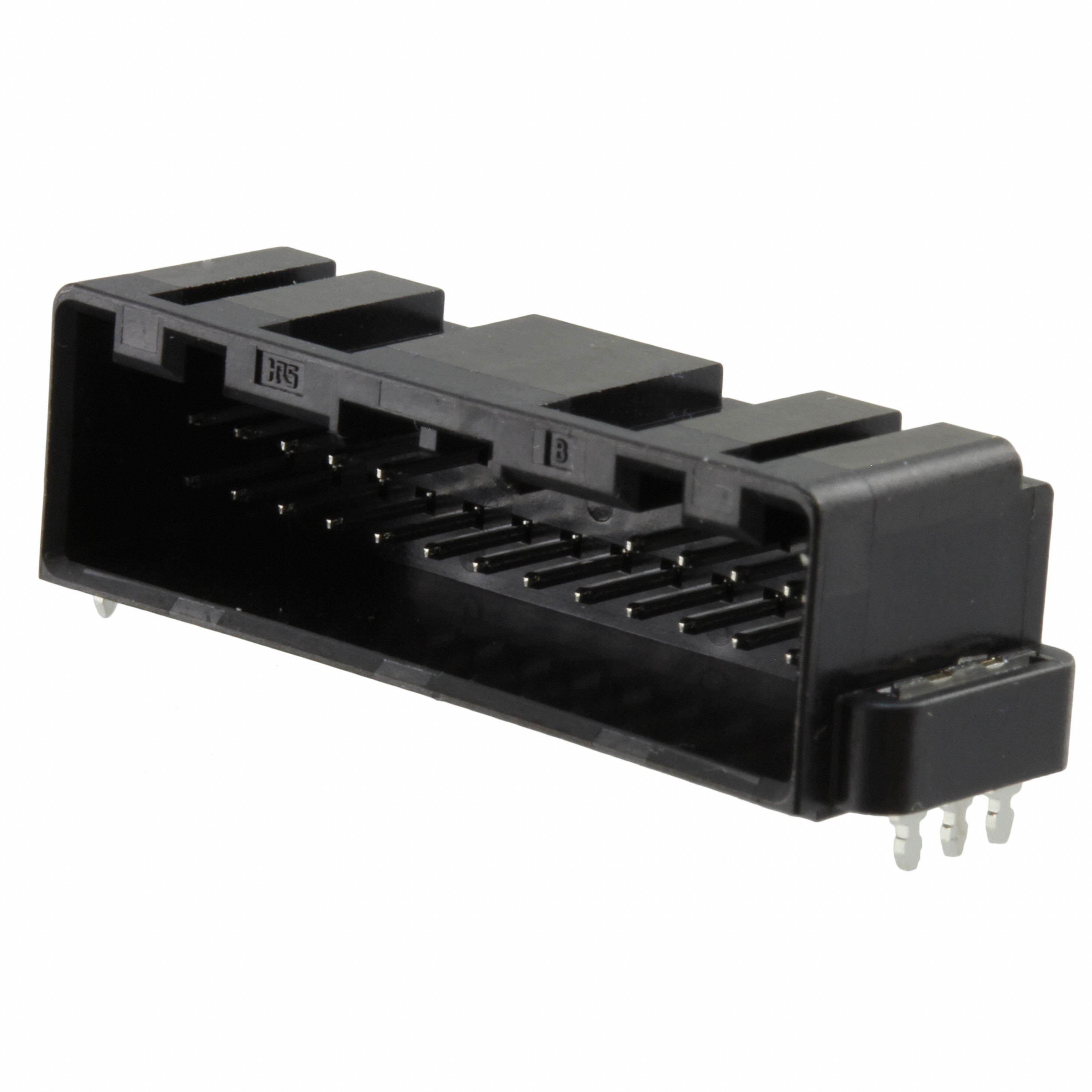

GT8E-24DP-2H

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Holder 2mm 2 24pin 锡 黑色 贴片安装
供应商型号: GT8E-24DP-2H
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 GT8E-24DP-2H

GT8E-24DP-2H概述


    产品简介


    GT8E系列连接器是HIROSE公司设计的一款适用于内部连接的应用场合的线对板连接器。这些连接器具有高接触压力的特点,可以广泛应用于车载和工业设备中。它们特别适合需要高度可靠性的场合,例如汽车等领域。

    技术参数


    | 参数 | 描述 |

    | 接触材料 | 磷青铜、黄铜 |
    | 接触镀层 | 锡镀层、金镀层 |
    | 导体尺寸 | 20至22 AWG(外径1.3至1.5 mm)、24至28 AWG(外径0.9至1.1 mm) |
    | 外径 | 1.3至1.5 mm、0.9至1.1 mm |
    | 包装方式 | 10,000 pcs/reel、8,000 pcs/reel、100 pcs/pack |
    | 符合RoHS标准 | 是 |

    产品特点和优势


    GT8E系列连接器具有以下几个显著特点:
    1. 防氧化设计:通过在接触点采用成型凸点结构,有效防止接触部分的氧化。
    2. 防止误插设计:独特的设计确保正确插入。
    3. 应力抵抗:能承受较高的应力。
    4. 表面贴装(SMT)型插针头:配以穿孔金属配件,提高PCB固定力,提供高PCB保留力。

    应用案例和使用建议


    GT8E系列连接器适用于内部连接的车载和工业设备中。根据手册中的描述,这类连接器在汽车等要求高可靠性的环境中尤其适用。使用建议如下:
    1. 选择合适的终端类型:根据所需的导体尺寸和外径选择相应的终端型号(如GT8E-2022SCF和GT8B-2428SCF)。
    2. 正确的工具选择:使用指定的压接工具进行安装,如HT304/GT8E-2022S工具仅限于22 AWG(0.3 mm²)电缆。

    兼容性和支持


    GT8E系列连接器有多种不同的型号和配置,可以相互兼容。具体兼容型号请参见手册中的相关说明。HIROSE公司提供了详细的用户手册和技术支持服务,用户可以通过联系公司代表获取更多信息。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    1. 压接工具的选择:若使用的电缆未在手册中列出,需要联系HIROSE确定新的压接高度。
    2. 工具兼容性:HT304/GT8E-2022S工具仅限于22 AWG(0.3 mm²)电缆,不适用于20 AWG(0.5 mm²)电缆。
    3. 压接速度:自动压接机的最大压接速度为2,000到4,000 pcs/小时,需注意操作安全。

    总结和推荐


    GT8E系列连接器是一款高性能的线对板连接器,其卓越的防氧化设计、可靠的防误插设计以及高PCB保留力使其成为内部连接的理想选择。适用于车载和工业设备等要求高可靠性的应用场合。强烈推荐给需要高可靠性连接解决方案的用户。

GT8E-24DP-2H参数

参数
排数 2
触头镀层 - 配接
间距-配接 2mm
防护等级 -
触头镀层厚度 - 配接 -
颜色 黑色
针脚数 24pin
类型 Header,Latch Holder
额定电流 -
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

GT8E-24DP-2H厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT8E-24DP-2H数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC GT8E-24DP-2H GT8E-24DP-2H数据手册

GT8E-24DP-2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.8
10+ ¥ 18.408
100+ ¥ 15.776
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.8
直接购买
加入购物车
