GT8E-4P-DS

厂牌: HIROSE ELECTRIC
产品描述: 4pin 2mm 1 Header,Latch Lock 3A 锡 黑色 通孔安装 14.4mm(长度)*12.85mm(高度)
供应商型号:
供应商:
标准整包数: 0

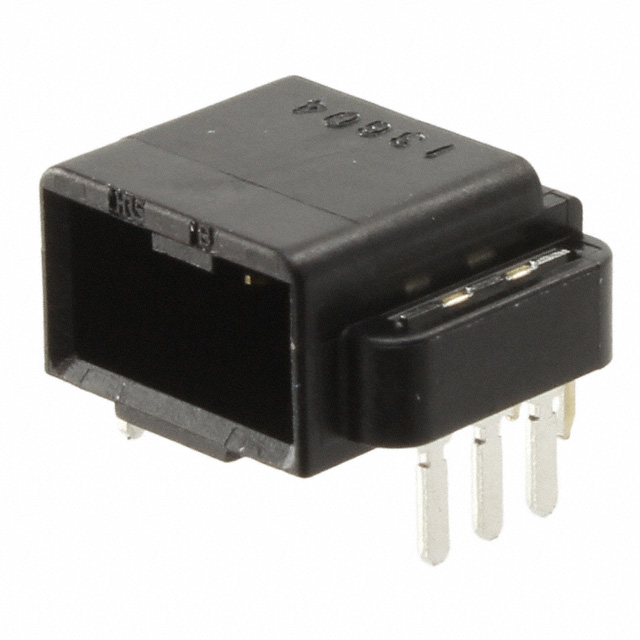

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 GT8E-4P-DS

GT8E-4P-DS概述

    GT8E 系列内部连接器技术手册

    1. 产品简介


    GT8E系列是专为内部连接设计的高可靠性线对板连接器。这类连接器广泛应用于车载和工业设备的内部连接。GT8E系列连接器以其卓越的接触压力、防止氧化设计和高保留在印刷电路板(PCB)上的能力而闻名。

    2. 技术参数


    | 参数 | 值 |

    | 内部连接类型 | 线对板 |
    | 接触点构造 | 形成凹点结构 |
    | 接触尺寸(AWG) | 20-22 和 24-28 |
    | 外径 | 1.3-1.5mm 和 0.9-1.1mm |
    | 包装数量 | 10,000 pcs/卷 或 100 pcs/包 |
    | RoHS符合 | 是 |

    3. 产品特点和优势


    - 形成凹点结构:有效防止接触部分氧化,提高可靠性和耐用性。
    - 防误插设计:确保正确安装,避免错误连接。
    - 应力耐受设计:提高连接器的使用寿命。
    - 表面贴装技术(SMT)引脚头:通过插入孔型金属配件提升PCB保持力。

    4. 应用案例和使用建议


    - 应用领域:适用于车辆内部和工业设备的连接。
    - 使用建议:由于GT8E系列具有较高的可靠性要求,特别适合在汽车等需要高可靠性的场合中使用。若需详细信息,请联系HIROSE公司的代表。

    5. 兼容性和支持


    - 兼容性:GT8E-2022SCF 和 GT8B-2428SCF 可以兼容其他类型的连接器,如GT8E-2S-2C。
    - 技术支持:公司提供全面的技术支持,包括手动工具和自动压接机的使用指南。

    6. 常见问题与解决方案


    - Q: 如何确定合适的电缆类型?
    - A: 参考每种电缆类型的压接高度表,如果不确定请联系HIROSE公司获取更多信息。

    - Q: 手动压接工具能否处理20AWG或0.5mm²的电缆?
    - A: 不能。HT304/GT8E-2022S手动工具只能处理22AWG或0.3mm²的电缆。

    7. 总结和推荐


    GT8E系列内部连接器凭借其独特的设计和高可靠性,在内部连接应用中表现出色。适用于车载和工业设备的多种场合。强烈推荐在需要高可靠性的项目中使用GT8E系列连接器。
    本文档中的数据来自HIROSE公司提供的GT8E系列技术手册,所有内容均经过仔细审查和验证。如果您有任何疑问或需要进一步的技术支持,请随时联系HIROSE公司。

GT8E-4P-DS参数

参数
针脚数 4pin
间距-配接 2mm
排数 1
排距 -
额定电流 3A
类型 Header,Latch Lock
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 -
触头镀层 - 配接
长*宽*高 14.4mm(长度)*12.85mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 托盘

GT8E-4P-DS厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT8E-4P-DS数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC GT8E-4P-DS GT8E-4P-DS数据手册
