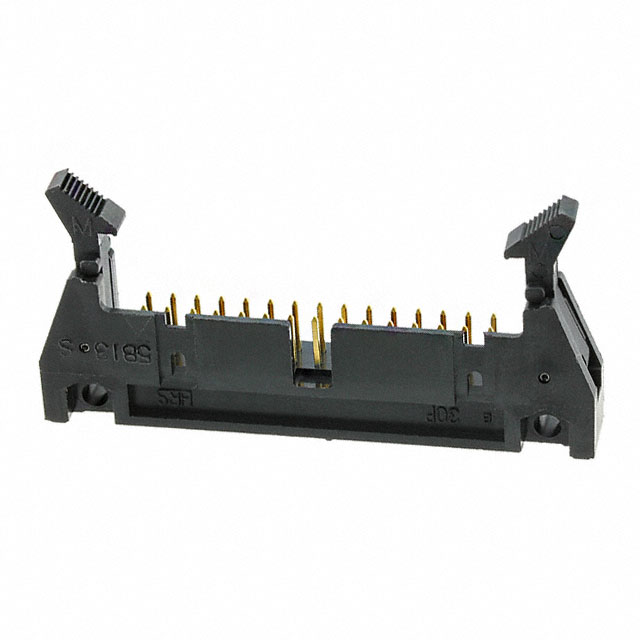

HIF3B-30PA-2.54DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock/Eject Hooks 2.54mm 2 30pin 1A 203nm 金 黑色 通孔安装 57.4mm(长度)*27.4mm(高度)
供应商型号: CSJ-ST17151767
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3B-30PA-2.54DS(71)

HIF3B-30PA-2.54DS(71)概述

    HIF3B系列—符合MIL标准的扁平电缆连接器

    产品简介


    HIF3B系列是HIROSE公司推出的一款符合MIL标准的扁平电缆连接器。该系列旨在满足各种广泛的应用需求,提供了稳定可靠的连接解决方案。这些连接器具有高可靠性、卓越的机械强度和环境耐受性,特别适用于军事、航空、工业控制以及通信等领域。

    技术参数


    - 工作温度范围:-55°C 至 +85°C(注1:包括电流流动引起的温升)
    - 存储温度范围:-10°C 至 +60°C(注2:此术语指代长时间储存且未安装的产品)
    - 工作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%(注2:此术语指代长时间储存且未安装的产品)
    - 额定电流:
    - IDC类型:1A(28AWG)
    - 压接类型:1A(32, 36AWG)
    - 其他类型:3A
    - 电压等级:200V
    - 绝缘电阻:1000兆欧(最小)500V直流
    - 耐压能力:无闪络或击穿现象(650V交流/1分钟)
    - 接触电阻:最大15毫欧(0.1A)
    - 振动测试:无1微秒以上的电气断开现象(频率:10至55Hz,单振幅0.75mm,每个方向2小时)
    - 湿气试验:96小时,温度40°C,湿度90%至95%
    - 温度循环测试:5个周期(-55°C: 30分钟 ➝ 15至35°C: 5分钟最大 ➝ 125°C: 30分钟 ➝ 15至35°C: 5分钟最大)
    - 耐用性(插拔):接触电阻最大15毫欧,500次插拔
    - 抗焊接热变形:无影响性能的组件变形(焊锡槽:260°C 10秒;手动焊接:360°C 5秒)

    产品特点和优势


    - 符合MIL标准:确保在严苛环境下的可靠性和一致性。
    - UL认证:提供额外的安全保障。
    - 防错插入机制:通过引导键(pin header侧)和插座凸起区域,确保正确插入。
    - 适用电缆:28 AWG(IDC类型),符合UL2651标准的扁平电缆(7芯/0.127mm,护套直径0.9±0.1mm)。
    - 材料和工艺:
    - 绝缘体:黑色PBT(UL94V-0级)
    - 插座接触件:铍铜,接触区镀金
    - 针头接触件:黄铜,选择性镀金

    应用案例和使用建议


    应用案例:
    HIF3B系列广泛应用于航空电子系统、武器装备、通信基站、工业控制系统等领域,确保在复杂环境下的稳定性和可靠性。例如,在军事飞机上用于传感器信号传输,保证系统在极端条件下的正常运行。
    使用建议:
    - 确保连接器在组装前和运输过程中保持干燥和清洁,以避免污染。
    - 在连接电缆时,应严格按照规范操作,以确保正确插入并减少损坏风险。
    - 定期检查连接器的状态,确保没有磨损或腐蚀,尤其是在恶劣环境下。

    兼容性和支持


    HIF3B系列与其他标准电子元件具有良好的兼容性,可方便地集成到现有系统中。制造商提供详尽的技术文档和支持服务,以确保客户能够高效地使用这些产品。

    常见问题与解决方案


    - 问题:连接器无法正确插入。
    - 解决办法:检查引导键是否对准,确保按正确的顺序插入。

    - 问题:插拔次数过多导致性能下降。
    - 解决办法:定期进行接触电阻测试,确保接触良好。如发现异常,应及时更换连接器。

    - 问题:存储期间出现腐蚀现象。
    - 解决办法:保持适当的储存条件,确保环境温度和湿度符合要求。如有必要,使用防护罩进行保护。

    总结和推荐


    HIF3B系列扁平电缆连接器凭借其出色的设计和制造质量,为用户提供了一种高性能的连接解决方案。这些连接器具有广泛的适用性和优良的性能,适用于各种严苛环境。强烈推荐在需要高可靠性和稳定性的情况下使用HIF3B系列连接器,特别是在航空航天、国防、工业自动化等领域。

HIF3B-30PA-2.54DS(71)参数

参数
防护等级 -
颜色 黑色
针脚数 30pin
触头镀层 - 配接
触头镀层厚度 - 配接 203nm
类型 Header,Latch Lock/Eject Hooks
排数 2
间距-配接 2.54mm
额定电流 1A
长*宽*高 57.4mm(长度)*27.4mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 托盘

HIF3B-30PA-2.54DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3B-30PA-2.54DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF3B-30PA-2.54DS(71) HIF3B-30PA-2.54DS(71)数据手册

HIF3B-30PA-2.54DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8092 ¥ 15.3235
库存: 9
起订量: 28 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.32
