首页  >  产品百科  >  HIF3FC-34PA-2.54DSA(71)

HIF3FC-34PA-2.54DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.54mm 2 34pin 1A 203nm 金 黑色 通孔安装
供应商型号: CSJ-ST47074274
供应商: 海外现货
标准整包数: 1

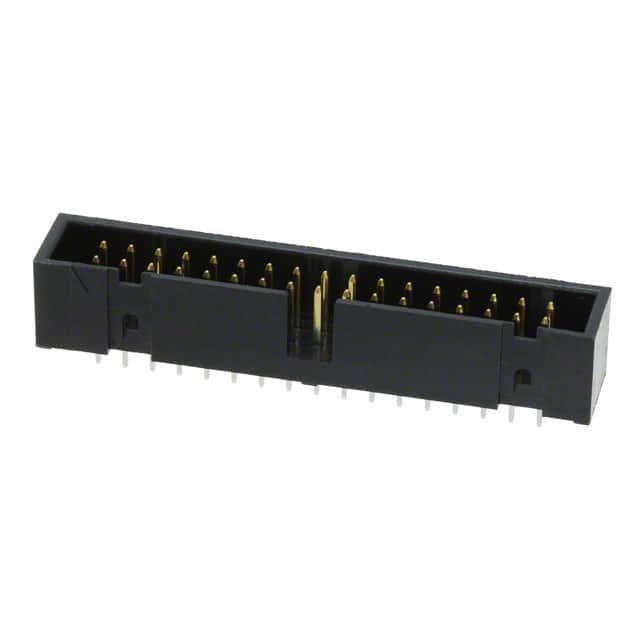

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3FC-34PA-2.54DSA(71)

HIF3FC-34PA-2.54DSA(71)概述


    产品简介


    2.54mm Pitch Low Profile Connector
    HIF3FB 和 HIF3FC 系列连接器专为计算机、终端设备、各种电子设备及办公自动化设备设计。该系列提供两种类型的连接器:直角型和直插型,具有低轮廓设计和良好的防焊剂性能,适用于紧凑空间的应用场合。

    技术参数


    - 电流额定值: 1A
    - 电压额定值: 200V AC
    - 工作温度范围: -55°C 至 +85°C(包含由电流引起的温升)
    - 工作湿度范围: 40% 至 80%
    - 存储温度范围: -10°C 至 +60°C(储存时,指产品在安装和使用前长期存放的条件)
    - 绝缘电阻: ≥ 1000 MΩ
    - 耐压: 500V DC 或 650V AC/1 分钟
    - 接触电阻: ≤ 15 mΩ
    - 振动测试: 频率 10Hz 至 55Hz,单振幅 0.75mm,每个方向 2 小时
    - 湿度测试 (稳态): 40°C 下 90% 至 95% 湿度,持续 96 小时
    - 温度循环测试: 从 -55°C 到 +85°C 的五个周期
    - 耐用性 (插拔): 500 次
    - 抗焊接热测试: 260°C 下 10 秒或手工焊接 350°C 下 3 秒

    产品特点和优势


    1. 防焊剂措施: HIF3FC 系列直插型连接器提供了完全的焊剂密封措施,确保连接器内部无残留焊剂。
    2. 低轮廓设计: 针座高度仅为 9.2mm,板到板间距为 12.2mm,适用于需要紧凑空间的应用场合。
    3. 高可靠性: 绝缘电阻高,耐压能力强,接触电阻小,确保在恶劣环境下也能稳定工作。
    4. 广泛适用性: 能够适应多种工作条件和环境,适合多种电子设备。

    应用案例和使用建议


    应用案例:
    - 计算机主板
    - 服务器系统
    - 办公自动化设备
    使用建议:
    1. 在使用过程中,注意保持工作环境湿度在规定的范围内。
    2. 定期进行振动和温度循环测试,以确保连接器的耐用性和稳定性。
    3. 使用手工焊接时,应严格按照手册中的时间与温度要求进行,避免焊接过度或不足。

    兼容性和支持


    - 兼容性: 该系列连接器支持 10 至 64 个触点,具有直插型和直角型两种结构。
    - 支持和维护: 用户可联系制造商获取详细的图纸和技术规格,以确保正确安装和使用。

    常见问题与解决方案


    1. 问: 连接器接触不良怎么办?
    答: 检查接触电阻是否符合标准,如不符合则可能需要更换新的连接器。
    2. 问: 温度过高导致故障怎么办?
    答: 检查工作环境是否超出规定的温度范围,调整环境温度或选用更高温度等级的产品。
    3. 问: 插拔后发现接触不稳定怎么办?
    答: 检查是否有焊接不足或损坏的情况,必要时重新焊接或更换连接器。

    总结和推荐


    综合评估:
    HIF3FB 和 HIF3FC 系列连接器以其低轮廓设计、高可靠性、良好的防焊剂措施以及广泛的适用性在市场上表现出色。特别适用于对空间紧凑和性能要求高的电子设备中。
    推荐使用:
    考虑到其优异的性能和广泛的应用场景,HIF3FB 和 HIF3FC 系列连接器非常值得在各种电子设备中使用。如果您正在寻找一款可靠且高效能的连接器,HIF3FB 和 HIF3FC 系列是理想的选择。

HIF3FC-34PA-2.54DSA(71)参数

参数
触头镀层厚度 - 配接 203nm
防护等级 -
排数 2
额定电流 1A
针脚数 34pin
类型 Header,Push-Pull
间距-配接 2.54mm
颜色 黑色
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HIF3FC-34PA-2.54DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3FC-34PA-2.54DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF3FC-34PA-2.54DSA(71) HIF3FC-34PA-2.54DSA(71)数据手册

HIF3FC-34PA-2.54DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
