M20-8770546

厂牌: HARWIN
产品描述: Cuttable,Header,Push-Pull 2.54mm 1 5pin 3A 锡 黑色 贴片安装
供应商型号: SXE-M20-8770546
供应商: 海外现货
标准整包数: 1

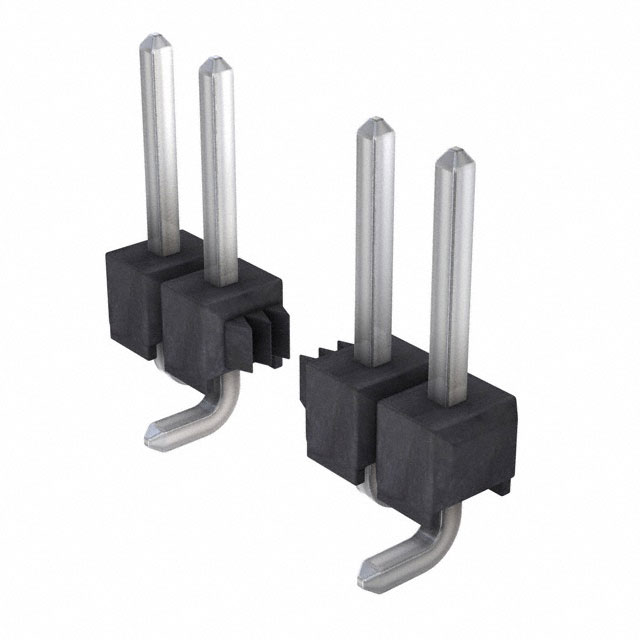

HARWIN 矩形连接器 - 针座 - 公插针 M20-8770546

M20-8770546概述

    Harwin M20系列连接器技术手册

    1. 产品简介


    Harwin M20系列连接器是一组间距为2.54毫米(0.1英寸)的连接器,配备0.64毫米(0.025英寸)的方形插针和插座,适用于板对板和线对板的互连。连接器的插座设计为盒式结构,并配有一个闩锁用于定位和固定在绝缘外壳内。端接方式可选线压接、穿板焊接或表面贴装,安装方向可为水平或垂直。插针部分由模塑件固定,同样提供水平或垂直、表面贴装或穿板焊接的选项。此外,还提供了无闩锁或带闩锁版本的插针模塑件,接触件可镀金。单排和双排、垂直和水平变化的表面贴装式插针头也可选择。

    2. 技术参数


    - 材料与表面处理:
    - 插座材质:高温度热塑塑料,UL94V-0等级
    - 接触件材质:铜合金
    - 接触件表面处理:参见具体图纸

    - 电气特性:
    - 每个触点的最大电流承载能力:3安培
    - 初始接触电阻:最大20毫欧姆
    - 经过条件化后的接触电阻:最大30毫欧姆
    - 绝缘耐压:
    - M20-PH, M20-785/6/7/9, M20-875: 交流500伏,持续1分钟
    - M20-106/7, M20-116/8: 交流800伏,持续1分钟
    - 其他型号:交流1000伏,持续1分钟
    - 绝缘电阻:
    - M20-PH: 最小500兆欧
    - 其他型号:最小1000兆欧
    - 环境特性:
    - 工作温度范围:
    - M20-106/7: -25°C至+85°C
    - 其他型号:-40°C至+105°C
    - 振动测试:
    - M20-PH, M20-781/2/3/6/7/8/9, M20-791/2, M20-889/90/91: 频率50-2000赫兹,峰值加速度3.13克,每个轴向持续15分钟
    - 其他型号:未测试
    - 冲击测试:
    - M20-PH, M20-781/2/3/6/7/8/9, M20-791/2, M20-889/90/91: 峰值加速度30G,持续时间11毫秒
    - 其他型号:未测试
    - 机械特性:
    - 触点镀金时的操作次数:300次
    - 触点镀锡时的操作次数:50次
    - 插入力:
    - M20-116/8: 每个触点最大1.2牛顿
    - M20-781/2/3/6/7/8/9, M20-791/2: 每个触点最大2.0牛顿
    - 拔出力:
    - M20-116/8: 每个触点最小0.8牛顿
    - M20-781/2/3/6/7/8/9: 每个触点最小0.3牛顿
    - M20-791/2: 每个触点最小0.2牛顿
    - 接触保持力:每个触点最小7.84牛顿
    - 接触压接拉力:
    - 30AWG: 最小9牛顿
    - 28AWG: 最小11牛顿
    - 26AWG: 最小18牛顿
    - 24AWG: 最小29牛顿
    - 22AWG: 最小45牛顿
    - 焊接数据:
    - 焊接性(对于PC尾和SMT产品):245°C,持续5秒
    - 焊接耐热性(对于PC尾和SMT产品):260°C,持续10秒

    3. 产品特点和优势


    Harwin M20系列连接器具有广泛的适应性和可靠性。其独特的机械设计使得该系列产品能够承受更高的操作次数和更强的冲击与振动,适合于严苛的应用环境。此外,不同安装方式的选择增强了产品的灵活性,使它能够满足各种不同的系统需求。在电气特性方面,它们表现出色的载流能力和低接触电阻,保证了稳定的信号传输。

    4. 应用案例和使用建议


    Harwin M20系列连接器在消费电子产品、工业自动化、医疗设备等领域都有广泛应用。例如,在工业自动化系统中,由于其高抗振性和良好的电气性能,可以确保信号传输的稳定性和可靠性。针对此类应用场景,建议在组装过程中严格控制装配精度,并定期进行振动和冲击测试以验证产品的耐用性。

    5. 兼容性和支持


    M20系列连接器支持多种安装方式,包括水平或垂直安装、表面贴装及穿板焊接。该产品与其他主流品牌的连接器具有良好的兼容性,方便与其他设备进行互连。厂商提供了详尽的技术支持文档和专业的客户服务团队,以确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:如何判断连接器是否符合规范?
    - 解决方案:检查连接器的型号和规格,确保与设计要求一致。查阅官方技术手册和规格表,确认所有电气和机械参数均达到标准。
    - 问题2:如何正确进行焊接操作?
    - 解决方案:参照厂商提供的焊接数据表,严格按照指定的温度和时间进行焊接。焊接过程中要保持焊点的均匀分布,避免过热损坏连接器。
    - 问题3:如何清洁和维护连接器?
    - 解决方案:使用干净的压缩空气吹走灰尘和其他杂质。必要时可用无水酒精擦拭连接器表面。避免使用腐蚀性化学溶剂,以免损坏接触面。

    7. 总结和推荐


    综上所述,Harwin M20系列连接器凭借其出色的电气性能、广泛的工作温度范围以及高抗振性,成为一种非常值得信赖的产品。无论是在工业自动化还是其他高科技应用中,该系列连接器都能提供卓越的表现。因此,我们强烈推荐该产品作为您项目的首选连接器解决方案。

M20-8770546参数

参数
防护等级 -
间距-配接 2.54mm
类型 Cuttable,Header,Push-Pull
颜色 黑色
针脚数 5pin
触头镀层厚度 - 配接 -
额定电流 3A
排数 1
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 散装

M20-8770546厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M20-8770546数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 针座 - 公插针 HARWIN M20-8770546 M20-8770546数据手册

M20-8770546封装设计

查看详情并下载
Symbol
Footprint
3D Model
