561158

产品分类: 接线板-专用
厂牌: NVENT
产品描述: Distribution Power Blocks
供应商型号: ET-3973046
供应商: 海外现货
标准整包数: 1
NVENT 接线板-专用 561158

561158概述

    电子元器件产品技术手册:SPLICE BLOCK, CABLE-CABLE, 150 A UL, COPPER

    产品简介

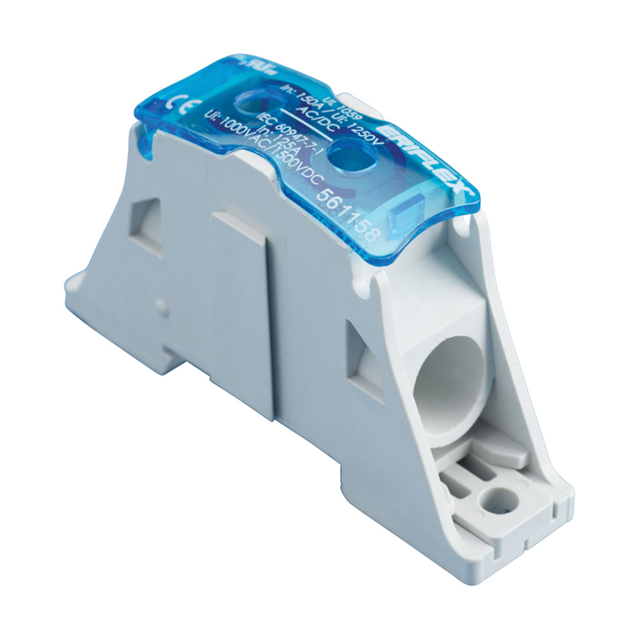

    nVent ERIFLEX SPLICE BLOCK(接线端子)是一种用于主配电板之间的连接装置,也适用于机器或工业设备的主输入/输出连接,例如变频器、空调设备等。这些大截面接线端子具有高短路额定值,可以节省安装时间和提高可靠性。该系列包含多种连接类型,最多可连接四根电缆,并支持nVent ERIFLEX Flexibar Advanced或IBSB Advanced绝缘编织导体。

    技术参数


    - 认证:UL 1059, IEC 60947-7-1
    - 材质:铜、热塑性材料
    - 额定电流:UL 150A, IEC 170A
    - 最大工作电压:IEC 1000/1500 V, UL 1250 V
    - 短路电流耐受能力:Icw 1s 6kA, Ipk 25kA, Icc 12.5kA, SCCR 100kA
    - 尺寸:深度(D) 1.85英寸,高度(H) 3.3英寸,宽度(W) 0.8英寸
    - 重量:0.15磅
    - 防护等级:IP 20
    - 防火等级:UL 94V-0

    产品特点和优势


    - 多功能连接:支持圆截面电缆或扁平连接系统,如nVent ERIFLEX Flexibar Advanced或IBSB Advanced绝缘编织导体。
    - 高可靠性和安全性:高短路额定值,适合各种严苛的应用环境。
    - 方便安装和维护:螺钉盖可翻转并拆卸,设计便于视觉检查和确认连接。
    - 模块化设计:支持多极电源块构建。
    - 环保合规:RoHS符合标准,无卤素塑料外壳(除蓝色保护盖外)。

    应用案例和使用建议


    - 应用场景:广泛应用于变频器、空调设备等工业设备中。
    - 使用建议:
    - 确保严格按照安装说明进行操作,避免错误连接导致的安全隐患。
    - 在高温环境下使用时,注意根据环境温度调整工作负荷以保持温度稳定。


    兼容性和支持


    - 兼容性:与nVent ERIFLEX Flexibar Advanced或IBSB Advanced绝缘编织导体兼容。
    - 支持服务:提供客户支持和技术支持,可通过电话或官方网站获取帮助。

    常见问题与解决方案


    - Q: 接线端子安装后出现接触不良怎么办?
    - A: 检查接线端子是否正确安装,并确保连接紧固。如有必要,重新紧固螺丝。
    - Q: 接线端子工作时温度过高怎么办?
    - A: 确认周围环境温度是否合适,如果温度过高,应降低负载或增加散热措施。
    - Q: 如何判断接线端子是否损坏?
    - A: 可通过外观检查和测量电阻来判断。如果发现损坏,及时更换新的接线端子。

    总结和推荐


    总体来说,nVent ERIFLEX SPLICE BLOCK凭借其高短路电流耐受能力、紧凑设计和丰富的功能,非常适合于高要求的工业应用环境中。建议在选择合适的工业设备连接解决方案时优先考虑此产品。同时,务必遵循制造商提供的安装指南,以确保安全和高效的工作表现。

561158参数

参数
包装方式 盒装

561158厂商介绍

nVent Electric是一家全球性的电气连接解决方案提供商,总部位于美国。公司专注于提供创新的电气解决方案,包括配电、控制、连接和保护产品。nVent的产品广泛应用于工业、商业和住宅市场,涉及的领域包括能源、基础设施、交通运输、数据中心和建筑自动化等。

nVent的主营产品分类包括:
1. 配电产品:如配电箱、开关设备和电缆管理系统。
2. 控制产品:包括传感器、控制器和工业自动化解决方案。
3. 连接产品:涉及电缆接头、接线端子和连接器。
4. 保护产品:如过载保护器、断路器和保护装置。

nVent的优势在于:
1. 创新技术:公司不断研发新技术,以满足市场对高效、可靠和安全电气解决方案的需求。
2. 全球布局:nVent在全球范围内设有制造和分销网络,能够快速响应客户需求。
3. 定制解决方案:nVent能够根据客户特定需求提供定制化的产品和服务。
4. 质量保证:公司注重产品质量,通过严格的质量控制流程确保产品的可靠性和耐用性。

561158数据手册

厂牌 PDF简要描述 下载
NVENT 接线板-专用 NVENT 561158 561158数据手册

561158封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.6883 ¥ 182.182
50+ $ 19.9537 ¥ 167.611
100+ $ 19.3195 ¥ 162.2841
250+ $ 18.6272 ¥ 156.4687
500+ $ 17.802 ¥ 149.5368
库存: 50
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 182.18
