首页  >  产品百科  >  62S11-M5-020C

62S11-M5-020C

产品分类: 编解码器
厂牌: GRAYHILL
产品描述: Grayhill 光电编码器, 5V 直流电源, 求积读数
供应商型号: 62S11-M5-020C-ND
供应商: Digi-Key
标准整包数: 1

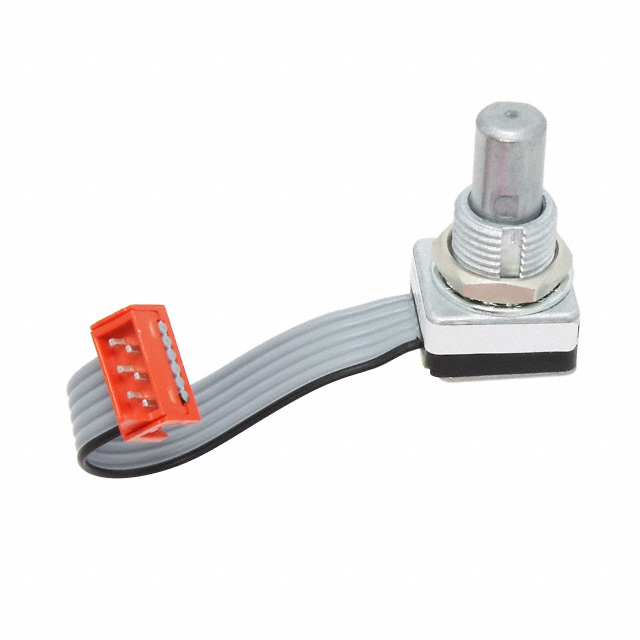

GRAYHILL 编解码器 62S11-M5-020C

62S11-M5-020C概述

    光学和机械编码器:系列62S光学编码器

    产品简介


    系列62S光学编码器是灰山有限公司(Grayhill, Inc.)设计的一款紧凑型半英寸封装的电子元件,适用于全球定位系统、驾驶员信息系统和医疗设备等领域的精确位置检测和控制。该产品以其小体积、高精度、可靠的操作和多种配置选项而著称。

    技术参数


    - 尺寸:.500英寸(12.7毫米)
    - 安装孔间距:.250英寸(6.35毫米)
    - 旋转寿命:非阻尼式为3百万个循环;低和中档为1百万个循环;高档为50万个循环
    - 工作电压:5.00 ±0.25 Vdc
    - 供电电流:最大30毫安(mA),在5Vdc下
    - 输出:开集电极光敏晶体管,需要外部上拉电阻
    - 输出代码:2位正交码,通道A比通道B超前90°(顺时针旋转时)
    - 逻辑输出特性:高逻辑为不低于3.0 Vdc;低逻辑为不高于1.0 Vdc
    - 最小漏电流:2.0 mA
    - 功率消耗:最大150毫瓦(mW)
    - 环境要求:操作温度范围-40°C到85°C;存储温度范围-55°C到100°C;湿度96小时90-95%相对湿度,40°C条件下

    产品特点和优势


    系列62S编码器的主要特点是其紧凑的设计和可靠性。它能够实现高达1百万次的旋转循环,并提供多种配置选项,如推按钮和不同长度的电缆。此外,它的使用寿命长且抗震性强,这使其成为需要长期稳定工作的设备的理想选择。

    应用案例和使用建议


    系列62S编码器在多种应用中表现优异,特别是在驾驶员信息系统中用于实时位置反馈。建议在高温和高湿度环境下使用该编码器时注意保持适当的通风和散热,以确保最佳性能。

    兼容性和支持


    该编码器可以轻松与其他电子元件和设备集成,包括与特定型号的连接器配合使用。灰山公司提供了详尽的技术支持和售后维护服务,以帮助客户解决任何潜在问题。

    常见问题与解决方案


    - 问题:电源电压不稳定导致编码器输出不稳定
    - 解决方案:使用稳压电源,并确保供电电压符合规定的范围。

    - 问题:输出信号出现异常
    - 解决方案:检查接线是否正确,确认所有连接点无松动。如果问题依旧存在,可能需要更换编码器。

    总结和推荐


    总体而言,系列62S光学编码器是一款高性能、耐用可靠的组件,适合广泛的应用需求。其紧凑的体积、卓越的性能和丰富的配置选项使其在市场上具有显著的竞争优势。对于那些寻求高质量、高精度位置检测和控制解决方案的制造商来说,这是一款值得考虑的产品。

62S11-M5-020C参数

参数
输出数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 5.25V(DC)
最小工作供电电压 4.75V
输入数量 -
长*宽*高 12.7mm*13.72mm*24.79mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

62S11-M5-020C厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

62S11-M5-020C数据手册

厂牌 PDF简要描述 下载
GRAYHILL 编解码器 GRAYHILL 62S11-M5-020C 62S11-M5-020C数据手册

62S11-M5-020C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 69.68 ¥ 583.1345
5+ $ 59.3029 ¥ 496.291
10+ $ 55.1959 ¥ 461.9209
25+ $ 50.0635 ¥ 418.9691
50+ $ 46.3915 ¥ 388.2388
100+ $ 42.8873 ¥ 358.9132
250+ $ 38.4951 ¥ 322.1555
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 583.13
