首页  >  产品百科  >  HRM20L300FCT

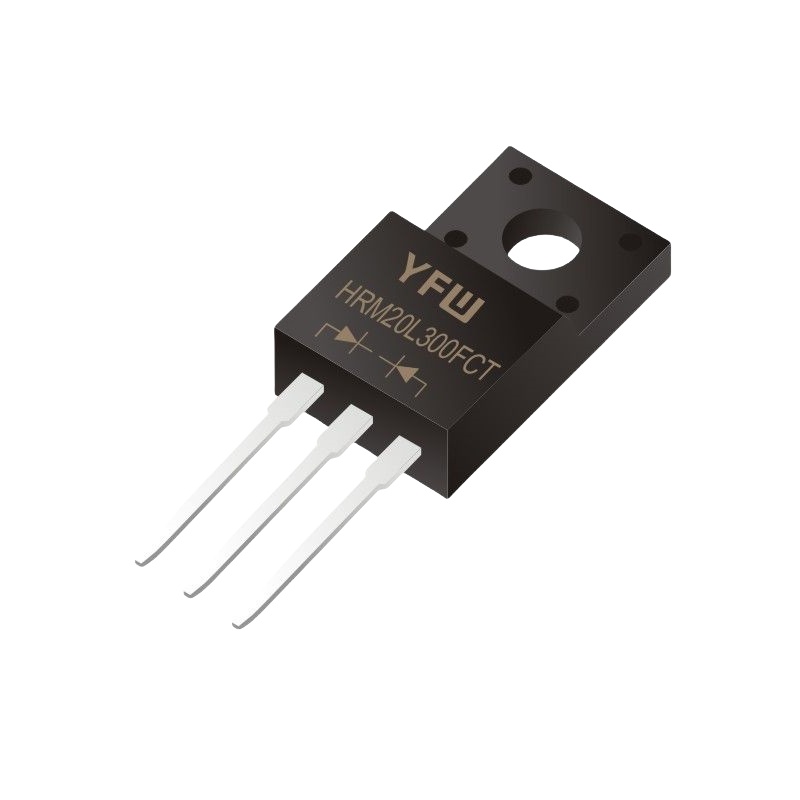

HRM20L300FCT

产品分类: 肖特基二极管
产品描述: 低压降肖特基管
供应商型号: HRM20L300FCT TO-220F
供应商: 云汉优选
标准整包数: 1000
YFW/广东佑风微电子 肖特基二极管 HRM20L300FCT

HRM20L300FCT概述

    HRM20L300CT-FCT-DC 低正向压降肖特基整流器

    产品简介


    HRM20L300CT-FCT-DC 是一款由东莞YFW电子有限公司生产的低正向压降肖特基整流器。这种电子元器件主要用于各种电力电子应用,如开关电源、逆变器、直流母线整流等领域。该产品以其出色的性能和高效能而闻名,在工业控制和汽车电子等行业中得到了广泛应用。

    技术参数


    - 反向电压 (VRRM): 300 V
    - 正向电流 (IF): 20 A
    - 最大重复峰值反向电压 (VRRM): 300 V
    - 最大均方根电压 (VRMS): 300 V
    - 最大直流阻断电压 (VDC): 300 V
    - 每腿最大平均正向整流电流 (Io): 10 A(总20 A)
    - 每腿峰值正向浪涌电流 (IFSM): 120 A
    - 最大结温 (TJ): -55 ~ +175 ℃
    - 储存温度范围 (TSTG): -55 ~ +175 ℃
    - 最大热阻抗 (RθJA/RθJC): 2/4 °C/W
    - 正向电压降 (VF) @ IF=3A: 0.78 V
    - 最大反向漏电流 (IR) @ VR=300V, TA=25°C: 0.2 µA

    产品特点和优势


    1. 非常低的正向电压降: 具有极低的正向电压降(典型值0.78V),有助于降低功耗并提高效率。
    2. 高电流能力: 能够处理高达20A的连续正向电流。
    3. 高正向浪涌能力: 能承受高达120A的瞬时浪涌电流,保证了在恶劣条件下稳定工作。
    4. 低功耗、高效率: 低功率损耗和高效率使得该产品非常适合在节能要求较高的环境中使用。
    5. 过电压保护: 配备过电压保护机制,确保设备安全运行。
    6. 环保材料: 符合欧盟RoHS 2011/65/EU指令,无铅设计,符合绿色环保要求。

    应用案例和使用建议


    应用案例
    HRM20L300CT-FCT-DC广泛应用于电力电子系统中,特别是在需要高可靠性、高效能的场合,如光伏逆变器、不间断电源(UPS)、汽车充电器等。
    使用建议
    1. 在选择散热器时,建议使用具有较低热阻抗的散热器以确保良好的散热效果。
    2. 为避免热失控现象,应注意监控温度,并根据需要进行热管理措施。
    3. 在高温环境下工作时,注意不要超过最高允许结温175℃。

    兼容性和支持


    - 封装选项: TO-220AB/CT、TO-220F/FCT、TO-263/DC。
    - 兼容性: 该产品可与多种标准接口兼容,适用于不同类型的电路板布局。
    - 支持: 东莞YFW电子有限公司提供全面的技术支持和售后服务,包括产品选型指导、现场安装和技术咨询等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品无法正常工作 | 检查连接是否正确,确认电源电压是否符合要求。 |
    | 温度过高 | 确认散热措施是否足够,考虑增加散热片或改善通风条件。 |
    | 正向电压降过高 | 检查是否有接触不良或焊接缺陷,确保焊点牢固。 |

    总结和推荐


    总体来看,HRM20L300CT-FCT-DC 是一款高性能的低正向压降肖特基整流器,具备出色的电气特性和高效能,适合在各种严苛的应用环境中使用。其低功耗和高效率的特点使其成为电力电子系统中的理想选择。我们强烈推荐使用这款产品来满足高可靠性和高效能的需求。

HRM20L300FCT参数

参数
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 -
配置 -
If - 正向电流 -
Ir - 反向电流 10μA
Vr-反向电压 -
通用封装 TO-220F

HRM20L300FCT厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

HRM20L300FCT数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 肖特基二极管 YFW/广东佑风微电子 HRM20L300FCT HRM20L300FCT数据手册

HRM20L300FCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.3227
2000+ ¥ 2.2343
3000+ ¥ 2.1775
库存: 30000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2322.7
直接购买
加入购物车
