TB34S

产品分类: 肖特基二极管
产品描述: 肖特基桥
供应商型号: 14M-TB34S ABS J5000689
供应商: 云汉优选
标准整包数: 5000

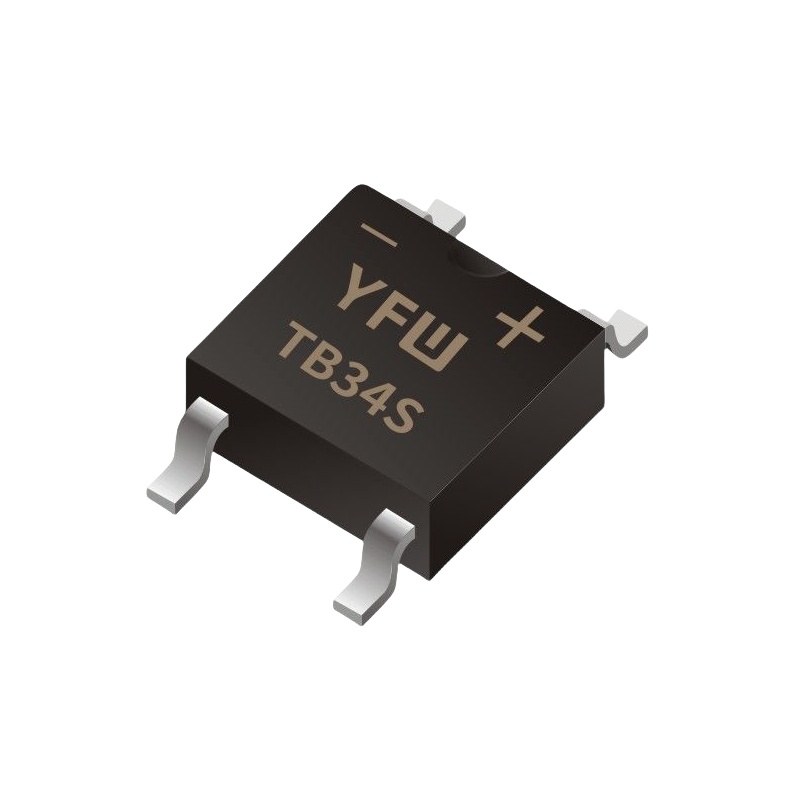

YFW/广东佑风微电子 肖特基二极管 TB34S

TB34S概述


    产品简介




    TB34S 至 TB320S 系列是东莞YFW电子有限公司生产的一种表面贴装肖特基桥式整流器,适用于多种应用场景。这些产品提供从40V到200V的反向电压等级和3A的正向电流,主要用于电力转换和管理领域。它们广泛应用于电源适配器、通信设备、消费电子产品等场合,能够显著提升系统的能效和可靠性。


    技术参数




    | 参数 | TB34S | TB36S | TB38S | TB310S | TB320S |
    |---------------------|--------|--------|--------|--------|--------|
    | 最大重复峰值反向电压 (VRRM) | 40 | 60 | 80 | 100 | 200 |
    | 最大有效值电压 (VRMS) | 28 | 42 | 56 | 70 | 140 |
    | 最大直流阻断电压 (VDC) | 40 | 60 | 80 | 100 | 200 |
    | 平均整流输出电流 (IF(AV)) | 3A | 3A | 3A | 3A | 3A |
    | 峰值正向浪涌电流 (IFSM) | 80A | 70A | 60A | 50A | 40A |
    | 正向瞬态电压 @ 3A (VF) | 0.55V | 0.70V | 0.85V | 0.95V | 0.95V |
    | 最大直流反向电流 @ TA=25°C (IR) | 0.5μA | 0.3μA | 0.2μA | 0.1μA | 0.1μA |
    | 典型结电容 (Cj) | 250pF | 160pF | 120pF | 100pF | 80pF |
    | 典型热阻 (RθJA) | 60°C/W | 60°C/W | 60°C/W | 60°C/W | 60°C/W |
    | 工作和存储温度范围 (Tj) | -55°C~+125°C | -55°C~+125°C | -55°C~+125°C | -55°C~+125°C | -55°C~+125°C |
    | 存储温度范围 (Tstg) | -55°C~+150°C | -55°C~+150°C | -55°C~+150°C | -55°C~+150°C | -55°C~+150°C |


    产品特点和优势




    1. 高电流能力:这些肖特基桥式整流器具有高达3A的正向电流能力,适用于需要高电流输出的应用。
    2. 低正向压降:低正向压降可以降低功耗,提高系统效率。
    3. 低功耗、高效率:这些特性使得这些产品非常适合用于需要高能效的应用场合。
    4. 无铅且符合欧盟RoHS标准:这些产品符合环保要求,适用于对环境有严格要求的场合。


    应用案例和使用建议




    应用案例

    这些肖特基桥式整流器被广泛应用于电源适配器、通讯设备和消费电子产品中。例如,在开关电源设计中,它们能够有效地将交流电转换为直流电,同时保证高效的能量传输。

    使用建议

    - 散热设计:在高电流应用场景中,需要注意良好的散热设计,以确保器件在正常工作温度范围内运行。
    - 输入电压匹配:选择合适型号的产品以匹配输入电压,避免过压损坏。


    兼容性和支持




    这些肖特基桥式整流器采用ABS/LBF封装,适用于各种表面贴装工艺,且符合行业标准。制造商提供了详尽的技术支持,包括产品选型指南、电路设计支持及售后服务。


    常见问题与解决方案




    1. 问题:在高负载条件下,器件出现过热现象。
    - 解决方案:检查电路设计是否合理,增加适当的散热措施,如增大散热片面积或改进散热路径。

    2. 问题:测量到的正向压降异常高。
    - 解决方案:检查焊接质量和连接线是否存在问题,确保器件与电路板的良好接触。


    总结和推荐




    总体而言,TB34S至TB320S系列肖特基桥式整流器具有出色的性能表现和广泛应用前景。其高电流能力和低功耗特性使其成为电源转换领域的理想选择。强烈推荐在需要高能效和可靠性的应用中使用这些产品。

TB34S参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 80A
Vrrm - 重复反向电压 -
配置 -
If - 正向电流 -
Ir - 反向电流 500nA
通用封装 ABS

TB34S厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

TB34S数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 肖特基二极管 YFW/广东佑风微电子 TB34S TB34S数据手册

TB34S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.7102
10000+ ¥ 0.6901
15000+ ¥ 0.67
库存: 2000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 0
直接购买
加入购物车
