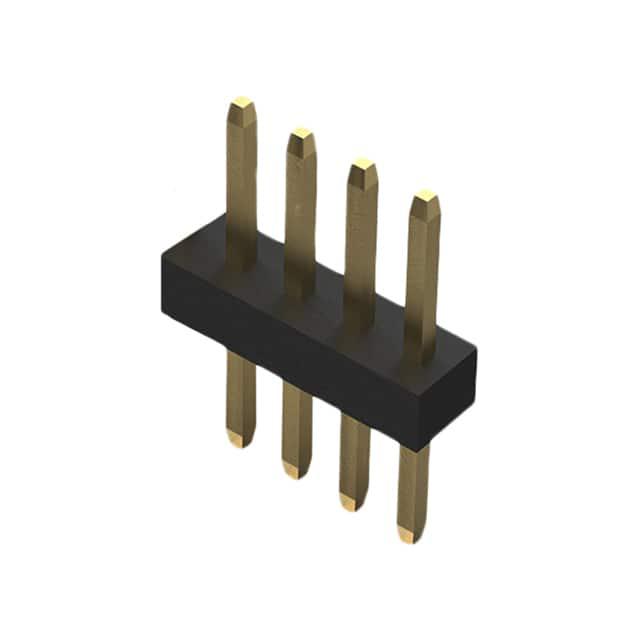

BC020-04-A-0200-0300-L-G

产品描述: Header,Push-Pull 1mm 1 4pin 1A 金 黑色 通孔安装 3mm(长度)*1.27mm(高度)
供应商型号: 2751417
供应商: 海外现货
标准整包数: 10
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 针座 - 公插针 BC020-04-A-0200-0300-L-G

BC020-04-A-0200-0300-L-G概述

    1.0

    产品简介


    BC 1.00mm系列板对板连接器是一款专为高密度电路板设计的板对板连接器,主要用于各种消费电子、工业控制设备、医疗设备以及通信设备等领域。这些连接器通过板对板的设计,实现了信号的高效传输和可靠连接。该系列产品具有极小的1.00毫米间距,能够显著提高空间利用率并简化装配过程。
    2.0

    技术参数


    - 连接器类型:1.00mm板对板连接器
    - 材料:
    - 接触件:磷青铜或同等铜合金
    - 外壳:液晶聚合物(LCP)或阻燃等级为94V-0的树脂
    - 镀层:
    - 基底镀层:镍 30-50微英寸
    - 表面镀层:金或锡全表面镀覆
    - 机械要求:
    - 插拔力:接触保持力最小为1.0N/针
    - 耐用性:100次插拔循环,接触电阻最大为30毫欧
    - 电气要求:
    - 电流承载能力:1.0A
    - 电压等级:250V AC/DC
    - 低电平电路电阻:≤20毫欧
    - 绝缘电阻:初始值≥1000兆欧,条件后≥500兆欧
    - 环境要求:
    - 工作温度范围:-40°C至+105°C
    - 高温耐久性测试:在105°C下暴露96小时后,接触电阻≤30毫欧
    - 热冲击测试:-40°C至+105°C,5个循环
    - 湿度测试:相对湿度90%-95%,40°C,96小时
    - 盐雾测试:35°C±2°C,16小时,5%NaCl
    3.0

    产品特点和优势


    BC 1.00mm系列板对板连接器具有以下几个独特功能和优势:
    - 高可靠性:100次插拔后的耐用性测试显示其接触电阻最大不超过30毫欧。
    - 优良的电气性能:1.0A的电流承载能力和250V AC/DC的电压等级确保了稳定可靠的信号传输。
    - 紧凑设计:1.00毫米的间距使其非常适合高密度电路板的应用,大大提高了空间利用率。
    - 良好的环境适应性:能够在-40°C至+105°C的宽温度范围内正常工作,并能通过高温耐久性测试、热冲击测试、湿度测试和盐雾测试。
    4.0

    应用案例和使用建议


    应用案例:
    BC 1.00mm系列板对板连接器广泛应用于消费电子产品如智能手机、平板电脑、智能穿戴设备等。它们还适用于工业控制设备、医疗设备和通信设备等领域,例如路由器、交换机、服务器等。
    使用建议:
    1. 合理规划:在设计电路时,应充分考虑连接器的间距和数量,以满足电路需求。
    2. 保护措施:对于高温和高湿环境,可采用适当的防护措施,如防潮剂和密封胶。
    3. 定期检查:在长期运行后,定期进行绝缘电阻和接触电阻的检测,确保连接器的性能稳定。
    5.0

    兼容性和支持


    BC 1.00mm系列板对板连接器具备良好的兼容性,可与各类标准的1.00毫米间距的板对板连接器配合使用。厂商提供了详尽的技术文档和支持服务,包括安装指南、测试报告和故障排查手册,以便用户更好地使用和维护产品。
    6.0

    常见问题与解决方案


    问题1:连接器在多次插拔后接触电阻增大。
    - 解决方案:定期进行清洁和润滑处理,确保接触点的清洁和良好导电性。
    问题2:连接器在高温环境下表现不稳定。
    - 解决方案:在设计时选择具有更高耐温性能的连接器,并在实际应用中采取适当的冷却措施。
    问题3:连接器在盐雾环境中出现腐蚀现象。
    - 解决方案:选择具有更好抗腐蚀性能的镀层材料,如金镀层,并在安装后采取防护措施。
    7.0

    总结和推荐


    综上所述,BC 1.00mm系列板对板连接器以其出色的电气性能、紧凑的设计和优良的环境适应性,在高密度电路板设计中表现出色。其独特的功能和优势使得它成为许多应用场景的理想选择。基于其卓越的性能和广泛应用前景,强烈推荐用户选用该系列产品。
    如果您有任何进一步的问题或需要更多详细资料,请联系我们的技术支持团队。

BC020-04-A-0200-0300-L-G参数

参数
额定电流 1A
间距-配接 1mm
针脚数 4pin
排数 1
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 -
长*宽*高 3mm(长度)*1.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

BC020-04-A-0200-0300-L-G厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。
