38M1010AA1212

产品分类: 其他射频器件
厂牌: FAIR-RITE

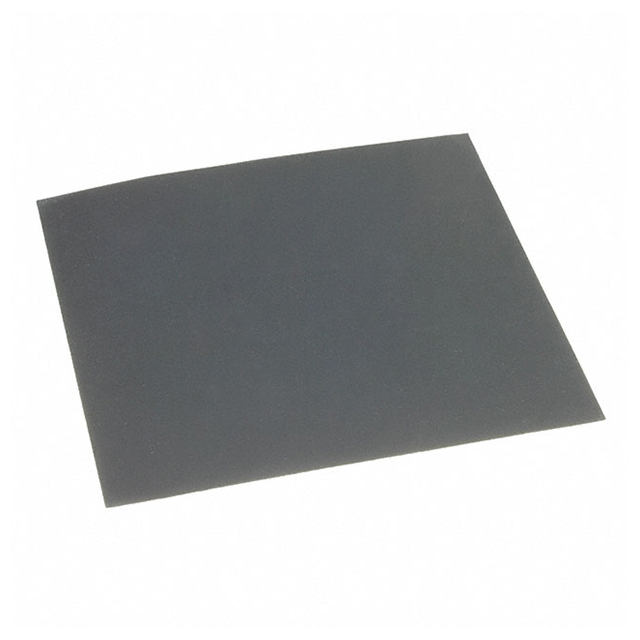

产品描述: Fair-Rite 屏蔽板, 120mm长x120mm宽x0.13mm厚
供应商型号: 623-38M1010AA1212
供应商: Mouser
标准整包数: 1
FAIR-RITE 其他射频器件 38M1010AA1212

38M1010AA1212概述

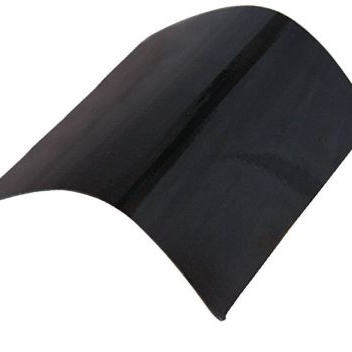

    # Fair-Rite Flexible Ferrite Sheets 技术手册

    产品简介


    Fair-Rite的柔性铁氧体片材是软磁材料的一大突破,它在提供软磁材料的所有优势的同时,还克服了它们的机械限制!这种材料由NiZn(镍锌)合金制成,能够提供高体积电阻率和宽频范围内的高插入损耗。这些特性使其成为无线充电站、RFID和NFC天线、PCB和IC组件以及开关电源的理想选择。

    技术参数


    基本规格
    - 材料:NiZn铁氧体
    - 厚度:0.13 mm 至 0.53 mm
    - 尺寸:120 mm × 120 mm 或 60 mm × 60 mm
    - 背衬材料:聚对苯二甲酸乙二醇酯(PET)
    - 导热系数:6 W/m-ºC
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +85°C
    - 建议保存期限:1年;延长保存期限可通过在22-25°C和相对湿度45-55%的条件下储存实现
    材料等级和型号
    | 型号 | 渗透率(μ) | 铁氧体厚度 | PET厚度 | 胶带厚度 | 片材尺寸 | 总厚度 |
    ||
    | 38M1010AA1212 | 20 | 0.1 mm | 0.01 mm | 0.02 mm | 120 mm × 120 mm | 0.13 mm |
    | 38M2010AA1212 | 45 | 0.1 mm | 0.01 mm | 0.02 mm | 120 mm × 120 mm | 0.13 mm |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    独特功能
    - 可快速集成到定制设计中:方便用户快速将其应用于各种设计中。
    - 便于生产处理:与硬质板相比,更容易在生产过程中操作。
    - 高表面电阻率:有助于提高产品的性能。
    - 可剪切性:可以用刀、剃须刀或剪刀切割,甚至可以进行冲压加工。
    - 易于应用:无需任何复杂步骤,只需撕开即可粘贴。

    应用案例和使用建议


    应用场景
    - 无线充电站:可以有效减少电磁干扰,确保稳定充电。
    - RFID和NFC天线:提高信号接收和传输效率。
    - PCB和IC组件:保护敏感电路免受外部干扰。
    - 开关电源:减少噪声,提升电源转换效率。
    使用建议
    - 无线充电站:在安装过程中注意保持均匀的覆盖,避免出现气泡或褶皱,以确保最佳的电磁屏蔽效果。
    - RFID和NFC天线:在实际安装时需要确保铁氧体片与天线之间的接触良好,以实现更好的信号传递。
    - PCB和IC组件:建议将铁氧体片固定在需要保护的电路部分上,可以利用专用胶水或其他固定方式。

    兼容性和支持


    兼容性
    Fair-Rite的柔性铁氧体片材可以与多种电子元器件兼容,包括各种类型的PCB、IC和电源模块。具体的应用案例需根据实际情况调整。
    支持和服务
    - 技术支持:通过官网和技术论坛提供详细的使用指南和技术支持。
    - 售后服务:如果在使用过程中遇到任何问题,可以通过客服热线或邮件获得帮助。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 如何延长产品的保存期限?
    A: 将产品存放在22-25°C和相对湿度45-55%的环境中,可以延长其保存期限。
    - Q: 如何确保安装的平整度?
    A: 在安装前先清洁并平整表面,使用刮板或者轻压工具来保证铁氧体片紧密贴合。
    - Q: 如何处理边缘不规则的情况?
    A: 可以使用锋利的剪刀或刀具沿着边缘剪裁,以确保铁氧体片的边缘整齐。

    总结和推荐


    综合评估
    Fair-Rite的柔性铁氧体片材凭借其独特的功能和优势,在多个领域中表现出色。高体积电阻率和宽频段下的插入损耗使得其在抑制噪声方面具有显著的优势。同时,该产品易于生产和应用,可以迅速集成到定制设计中。
    推荐结论
    鉴于其出色的性能和广泛的应用场景,强烈推荐Fair-Rite的柔性铁氧体片材作为电子产品的首选电磁屏蔽材料。无论是在研发阶段还是大规模生产中,它都是一个理想的选择。

38M1010AA1212参数

参数
最大工作频率 -
最小工作频率 <1
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 120mm*120mm*120mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

38M1010AA1212厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

38M1010AA1212数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 其他射频器件 FAIR-RITE 38M1010AA1212 38M1010AA1212数据手册

38M1010AA1212封装设计

查看详情并下载
Symbol
Footprint
3D Model
