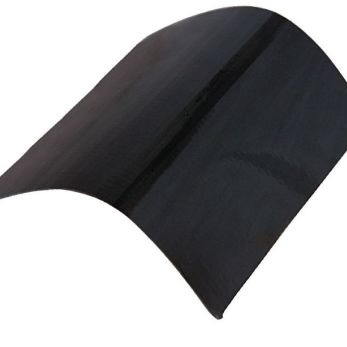

38M5010AA1212

产品分类: 其他射频器件
厂牌: FAIR-RITE
产品描述: Fair-Rite 屏蔽板, 120mm长x120mm宽x0.13mm厚
供应商型号: 1934-1087-ND
供应商: Digi-Key
标准整包数: 1
FAIR-RITE 其他射频器件 38M5010AA1212

38M5010AA1212概述

    Flexible Ferrite Sheets 技术手册

    产品简介


    Fair-Rite 的柔性软磁材料铁氧体片是一种在保持软磁材料的优点的同时,摒弃了机械约束限制的新颖材料。这类材料由 NiZn 组成,具有高体积电阻率和在宽频率范围内的插入损耗,因此广泛应用于各种电磁干扰抑制(EMI)场合。
    产品类型:
    - 柔性软磁材料铁氧体片
    主要功能:
    - 噪声吸收与抑制
    - 适用于高频应用
    应用领域:
    - 无线充电站
    - RFID 和 NFC 天线
    - 电路板及集成电路组件
    - 开关模式电源供应

    技术参数


    以下为具体的产品型号和技术参数列表:
    | 型号 | 渗透率 | 铁氧体厚度 (mm) | PET厚度 (mm) | 带胶厚度 (mm) | 尺寸 (mm) | 总厚度 (mm) |

    | 38M1010AA1212 | 20 | 0.1 | 0.01 | 0.02 | 120 x 120 | 0.13 |
    | 38M1020AA1212 | 20 | 0.2 | 0.01 | 0.02 | 120 x 120 | 0.23 |
    | 38M1040AA0606 | 20 | 0.4 | 0.01 | 0.02 | 60 x 60 | 0.43 |
    | 38M1050AA0606 | 20 | 0.5 | 0.01 | 0.02 | 60 x 60 | 0.53 |
    | 38M2010AA1212 | 45 | 0.1 | 0.01 | 0.02 | 120 x 120 | 0.13 |
    | 38M2020AA1212 | 45 | 0.2 | 0.01 | 0.02 | 120 x 120 | 0.23 |
    | 38M2040AA0606 | 45 | 0.4 | 0.01 | 0.02 | 60 x 60 | 0.43 |
    | 38M2050AA0606 | 45 | 0.5 | 0.01 | 0.02 | 60 x 60 | 0.53 |
    | 38M3010AA1212 | 60 | 0.1 | 0.01 | 0.02 | 120 x 120 | 0.13 |
    | 38M3020AA1212 | 60 | 0.2 | 0.01 | 0.02 | 120 x 120 | 0.23 |
    | 38M3040AA0606 | 60 | 0.4 | 0.01 | 0.02 | 60 x 60 | 0.43 |
    | 38M3050AA0606 | 60 | 0.5 | 0.01 | 0.02 | 60 x 60 | 0.53 |
    | 38M4010AA1212 | 120 | 0.1 | 0.01 | 0.02 | 120 x 120 | 0.13 |
    | 38M4020AA1212 | 120 | 0.2 | 0.01 | 0.02 | 120 x 120 | 0.23 |
    | 38M4040AA0606 | 120 | 0.4 | 0.01 | 0.02 | 60 x 60 | 0.43 |
    | 38M4050AA0606 | 120 | 0.5 | 0.01 | 0.02 | 60 x 60 | 0.53 |
    | 38M5010AA1212 | 140 | 0.1 | 0.01 | 0.02 | 120 x 120 | 0.13 |
    | 38M5020AA1212 | 140 | 0.2 | 0.01 | 0.02 | 120 x 120 | 0.23 |
    | 38M5040AA0606 | 140 | 0.4 | 0.01 | 0.02 | 60 x 60 | 0.43 |
    | 38M5050AA0606 | 140 | 0.5 | 0.01 | 0.02 | 60 x 60 | 0.53 |
    | 38M6010AA1212 | 220 | 0.1 | 0.01 | 0.02 | 120 x 120 | 0.13 |
    | 38M6020AA1212 | 220 | 0.2 | 0.01 | 0.02 | 120 x 120 | 0.23 |
    | 38M6040AA0606 | 220 | 0.4 | 0.01 | 0.02 | 60 x 60 | 0.43 |
    | 38M6050AA0606 | 220 | 0.5 | 0.01 | 0.02 | 60 x 60 | 0.53 |

    产品特点和优势


    1. 灵活易用: 这些材料可以根据设计需求轻松切割,适应任何形状,简化了装配过程。
    2. 优越的阻抗特性: 具有高表面电阻率,能够在广泛的频段范围内提供优异的EMI抑制效果。
    3. 便于处理: 薄型且具有PET背衬,易于粘贴在各种表面上,提高了灵活性。
    4. 广泛应用: 可应用于多种电子设备中,提高其抗干扰能力。

    应用案例和使用建议


    应用案例:
    - 无线充电站:可以有效降低干扰,提高充电效率。
    - RFID 和 NFC 天线:确保信号传输的稳定性,减少外界噪声的干扰。
    - PCB 和 IC 组件:改善电路板的EMI性能,提高系统可靠性。
    - 开关模式电源供应:提升转换效率,减少能量损耗。
    使用建议:
    - 在安装前确认表面清洁无尘,以避免影响黏附效果。
    - 根据具体应用场景选择合适的渗透率材料。
    - 定期检查材料的黏合情况,及时更换损坏的部分。

    兼容性和支持


    这些柔性铁氧体片是RoHS合规的,具有良好的兼容性,可广泛应用于各种电子设备。Fair-Rite 提供了全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. Q: 材料容易脱落吗?
    A: 请确保安装面干净,无灰尘、油脂。正确的黏合可以提高附着力。

    2. Q: 如何切割材料?
    A: 使用锋利的刀具、剪刀或模具进行裁剪。注意操作时要小心,避免损坏材料。
    3. Q: 热稳定性如何?
    A: 工作温度范围为 -40°C 至 +85°C,符合大多数应用的需求。

    总结和推荐


    这款Fair-Rite柔性软磁材料铁氧体片在各种应用中表现出色,特别是在无线通信和电源管理等领域。它们易于集成到现有设计中,并具有优异的EMI抑制能力。我们强烈推荐这些产品给需要高性能电磁干扰抑制解决方案的设计者和工程师。

38M5010AA1212参数

参数
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
最小工作频率 -
长*宽*高 120mm*120mm*100μm
安装方式 黏合安装
零件状态 在售
包装方式 散装

38M5010AA1212厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。
