首页  >  产品百科  >  Y112150R0000B9R

Y112150R0000B9R

产品分类: 其它固定电阻
厂牌: VPG FOIL RESISTORS
产品描述: ±0.1% ±2ppm/℃ 50Ω 250mW 2512 5.99mm*3.2mm*2.79mm
供应商型号: 2820444
供应商: 海外现货
标准整包数: 1

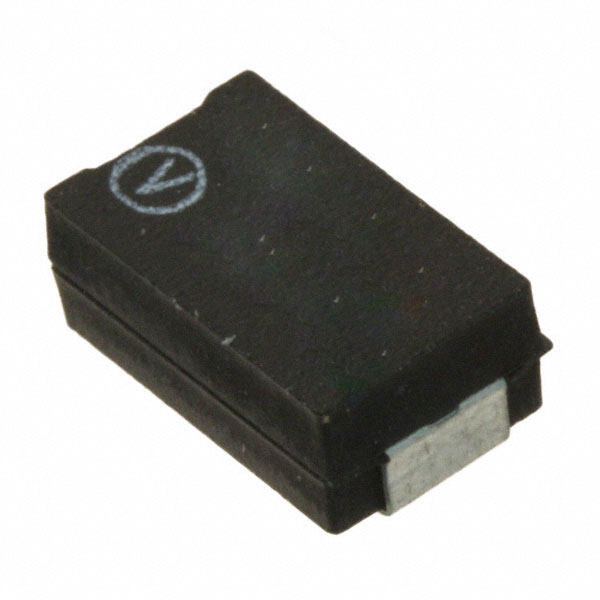

VPG FOIL RESISTORS 其它固定电阻 Y112150R0000B9R

Y112150R0000B9R概述

    High Precision Bulk Metal® Foil Molded Surface Mount Resistor SMR1D/SMR3D

    产品简介


    Vishay Foil Resistors推出的SMR1D/SMR3D系列高精度贴片电阻,结合了Bulk Metal®箔技术,提供了极低温度系数(TCR)、紧公差、长期稳定性和低噪声等优势。这些电阻被广泛应用于军事、航空、航天、精密放大器、高端音频设备等领域。

    技术参数


    - 温度系数(TCR):±2 ppm/°C(-55°C至+125°C,+25°C参考点)
    - 公差:±0.01%
    - 柔性端子:确保由于热膨胀系数不同而导致的PCB应力最小化
    - 电荷储存放电(ESD):高于25000V
    - 负载寿命稳定性:±0.005%(70°C下2000小时,额定功率)
    - 电阻范围:5Ω至80kΩ
    - 功率额定值:70°C下最大600mW
    - 非感应设计
    - 电流噪声:-40dB
    - 电压系数:<0.1 ppm/V
    - 终端材料:无铅锡/铅合金
    - 可选配对组:根据需求提供TCR跟踪的匹配组

    产品特点和优势


    SMR1D/SMR3D系列电阻以其低TCR和高稳定性而著称。它采用了Bulk Metal®箔技术,该技术使得电阻具有较低且可预测的TCR及长期稳定性。此外,柔性端子可以减少由PCB传来的应力,使电阻更耐久。在两个随机选择的单位之间,即使它们之间的比率很大,也可以实现小于3 ppm/°C的电压分压。

    应用案例和使用建议


    这些高精度电阻在军事、航空和空间项目中被广泛应用。例如,在精密放大器和医疗设备中,SMR1D/SMR3D能确保信号传输的精确度。对于音频设备,如高端立体声音响系统,这些电阻的高精度也能提供卓越的声音表现。
    建议在设计电路时充分考虑电阻的负载寿命稳定性,确保长时间工作的稳定性。在高温环境下使用时,也需注意负载能力,防止过载。

    兼容性和支持


    这些电阻适用于多种电路设计,且具有良好的兼容性。如有非标准技术要求或特殊应用,Vishay Foil Resistors的应用工程部门将提供咨询服务。制造商还提供多种包装方式,如散装或带卷包装,以满足不同客户需求。

    常见问题与解决方案


    - 问题:如何获取更多技术资料?
    解答:请访问Vishay官方网站或联系技术支持邮箱foil@vishaypg.com。
    - 问题:是否提供定制产品?
    解答:是的,公司可以根据需要提供定制电阻。
    - 问题:是否存在铅污染的风险?
    解答:仅部分端子可能含有铅,但制造商提供了无铅选项。

    总结和推荐


    总的来说,SMR1D/SMR3D系列高精度电阻凭借其卓越的低TCR、高稳定性和紧公差,在各类精密仪器和高要求应用中表现出色。因此,强烈推荐使用此系列产品,特别是在要求极高精度和稳定性的环境中。

Y112150R0000B9R参数

参数
精度 ±0.1%
额定功率 250mW
电阻个数 -
引脚数量 -
电阻值 50Ω
温度系数 ±2ppm/℃
长*宽*高 5.99mm*3.2mm*2.79mm
通用封装 2512
包装方式 卷带包装

Y112150R0000B9R厂商介绍

VPG Foil Resistors是一家全球领先的精密箔电阻器制造商,专注于生产高品质的电阻器产品。公司主营产品包括箔电阻器、薄膜电阻器、金属玻璃电阻器等,广泛应用于工业控制、汽车电子、医疗设备、通信设备等领域。

VPG Foil Resistors的优势在于:
1. 高精度:产品精度高,稳定性好,满足各种精密测量和控制需求。
2. 可靠性:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性。
3. 定制化:提供定制化服务,根据客户需求设计和制造特殊规格的电阻器。
4. 技术支持:拥有专业的技术支持团队,为客户提供全方位的技术支持和解决方案。

总之,VPG Foil Resistors凭借其高品质的产品和专业的服务,赢得了全球客户的信赖和认可。

Y112150R0000B9R数据手册

厂牌 PDF简要描述 下载
VPG FOIL RESISTORS 其它固定电阻 VPG FOIL RESISTORS Y112150R0000B9R Y112150R0000B9R数据手册

Y112150R0000B9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 240.8954
3+ ¥ 231.2596
5+ ¥ 215.8423
10+ ¥ 211.9879
20+ ¥ 211.9879
50+ ¥ 208.1336
250+ ¥ 208.1336
500+ ¥ 208.1336
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
