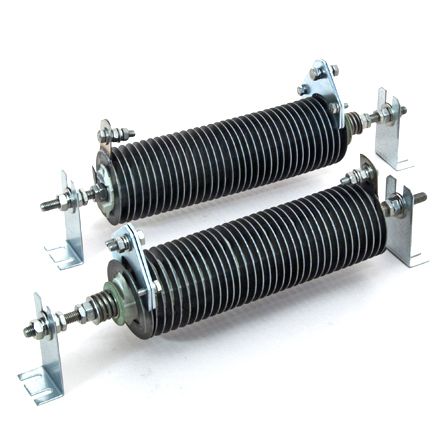

ZC6/6-FT

产品分类: 其它固定电阻
厂牌: CRESSALL
产品描述: Cressall 高功率线绕可调电阻器, 1.31Ω, 螺栓固定
供应商型号: 1617577
供应商: 海外现货
标准整包数: 1
CRESSALL 其它固定电阻 ZC6/6-FT

ZC6/6-FT概述

    Cressall ZC Resistor Elements 技术手册

    产品简介


    Cressall ZC电阻器元件是一种具有多功能性的可调电阻元件,适用于连续运行和高能量短时间任务。这些电阻器由不锈钢带制成,安装在陶瓷绝缘子上,提供了灵活的中电流应用解决方案。ZC电阻器元件广泛应用于电机控制、负载测试以及其他需要高功率的场合。

    技术参数


    | 参考型号 | 电阻范围(Ω±10%) | 最大温度升高至500°C时的电流(A) |
    |
    | ZC3/5-FT | 0.10 – 0.49 | 32 |
    | ZC3/6-FT | 0.13 – 0.65 | 28 |
    | ZC3/8-FT | 0.17 – 0.84 | 21 |
    | ZC3/9-FT | 0.26 – 1.26 | 18 |
    | ZC3/10-FT | 0.40 – 1.98 | 16 |
    | ZC3/11-FT | 0.44 – 2.20 | 15 |
    | ZC3/12-FT | 0.53 – 2.64 | 12 |
    | ZC6/5-FT | 0.10 – 0.98 | 32 |
    | ZC6/6-FT | 0.13 – 1.31 | 28 |
    | ZC6/8-FT | 0.17 – 1.68 | 21 |
    | ZC6/9-FT | 0.26 – 2.53 | 18 |
    | ZC6/10-FT | 0.40 – 3.96 | 16 |
    | ZC6/11-FT | 0.44 – 4.40 | 15 |
    | ZC6/12-FT | 0.51 – 5.29 | 12 |
    关键规格:
    - 额定电压: 1000V (直流或交流峰值)
    - 温控系数: 0.0104%/°C
    - 最小水平间隔: 90mm
    - 安装方式: 垂直或水平
    - 允许重复应用的电流: 请参考下图

    产品特点和优势


    ZC电阻器元件具备以下显著特点和优势:
    - 高温稳定性:采用耐高温合金,确保在高负载下的可靠性。
    - 复杂工况适应性强:适用于反复运行和高瞬时过载条件。
    - 灵活的调整性:提供多种电阻值选择,以满足不同的应用需求。
    - 安装便捷:随附安装脚和可调节接线夹,便于快速选配不同的阻值。

    应用案例和使用建议


    ZC电阻器元件被广泛应用于逆变器的动态制动、测试负载、限流、设备放电以及电机启动/停止等场合。例如,在电机控制应用中,可以通过ZC3/5-FT在12秒内承受高达92A的峰值电流,而在停机90秒后继续下一个周期。用户应确保电阻器周围有良好的空气流通,并且将电缆布置到元件的下方以避免热气影响。

    兼容性和支持


    Cressall公司为客户提供全面的技术支持和售后服务。所有ZC电阻器均符合行业标准,可与多种系统兼容,特别是在电力系统、电动汽车、铁路牵引等领域。

    常见问题与解决方案


    - Q: 如何确保良好的散热效果?
    A: 确保电阻器周围有足够的空间进行空气流通,垂直方向上方至少250mm,水平方向至少150mm。

    - Q: 如何正确安装电缆?
    A: 使用裸露的端子并安装在元件下方,以避开热气路径。

    总结和推荐


    Cressall ZC电阻器元件是一款高度可靠、性能稳定的电阻器产品,特别适合于需要高频运行和高功率输出的应用场景。它不仅具备出色的耐高温性能,还提供了灵活的调整选项,能够满足多种复杂工况的需求。综上所述,我们强烈推荐Cressall ZC电阻器元件用于各种高要求的应用环境。

ZC6/6-FT参数

参数
额定功率 -
电阻个数 -
引脚数量 -
电阻值 1.31Ω
温度系数 -
精度 ±10%
长*宽*高 555mm(长度)
安装方式 螺纹安装

ZC6/6-FT厂商介绍

CRESSALL公司是一家在工业自动化领域具有丰富经验的企业,专注于提供高质量的传感器、控制器和执行器等产品。公司主营产品分类包括但不限于:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人技术、物流系统等领域。

2. 控制器:提供PLC(可编程逻辑控制器)和HMI(人机界面)等产品,用于实现工业过程的自动化控制和管理。

3. 执行器:包括气动和电动执行器,用于驱动和控制机械部件,如阀门、门、闸等。

CRESSALL的优势在于:

- 技术创新:持续投入研发,以确保产品的技术领先性和性能稳定性。
- 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 服务支持:提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。

CRESSALL公司通过其专业的产品和服务,帮助客户提高生产效率,降低运营成本,增强市场竞争力。

ZC6/6-FT数据手册

厂牌 PDF简要描述 下载
CRESSALL 其它固定电阻 CRESSALL ZC6/6-FT ZC6/6-FT数据手册

ZC6/6-FT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1301.0223
2+ ¥ 1222.9533
5+ ¥ 1171.9996
10+ ¥ 1146.5281
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
