AW21009QNR

产品分类: LED驱动器
产品描述:
供应商型号: AW21009QNR
供应商: 国内现货
标准整包数: 6000
AWINIC/上海艾为电子 LED驱动器 AW21009QNR

AW21009QNR概述


    产品简介


    AW21009多通道多功能LED驱动器
    AW21009是一款9通道多功能LED驱动器,集成了多种先进的LED控制功能。它主要应用于手机、键盘、PDA、MP3/MP4播放器、小型显示屏、智能家居设备等领域。其独特的设计使其在各种LED照明应用中表现出色,适用于需要精确控制亮度和颜色混合的应用场景。

    技术参数


    - 电压范围: 2.7V ~ 5.5V
    - 通道数量: 9通道
    - DC电流配置: 每个通道提供256级DC电流设置
    - PWM调光: 每个通道提供4096级PWM调光
    - 颜色混合: 每个通道提供256级电流进行颜色混合
    - 精度: 每个通道间的误差≤±5%
    - EMI和噪声抑制: 相位延迟和相位反转方案,斜率控制功能
    - 环境温度范围: -40°C ~ +85°C
    - 封装形式: QFN 3mm×3mm×0.75mm-20L
    - 接口: I2C,支持4个地址:20h, 21h, 24h, 25h

    产品特点和优势


    AW21009具备多项独特功能和优势,具体如下:
    1. 高精度电流源:每个通道之间的误差不超过±5%,确保LED电流的稳定性。
    2. EMI和噪声抑制:通过相位延迟、相位反转和斜率控制功能,有效降低电磁干扰(EMI)和可听见的噪音。
    3. 灵活的LED照明模式控制:支持分组控制模式、自主呼吸模式和快速RGB控制模式。
    4. 热保护:具有过温保护功能,当结点温度超过165°C时自动关闭所有LED输出。
    5. 兼容性强:支持多种电压和电流设置,适用于不同的应用需求。

    应用案例和使用建议


    根据手册中的描述,AW21009可以在多种场景中发挥作用,例如:
    - 智能手机背光:利用高精度的电流源和丰富的调光功能,实现均匀且色彩准确的背光效果。
    - 键盘指示灯:利用PWM调光功能,实现无闪烁的指示灯效果。
    - 智能家居:通过集成的控制模式,简化编程并提高显示刷新速度。

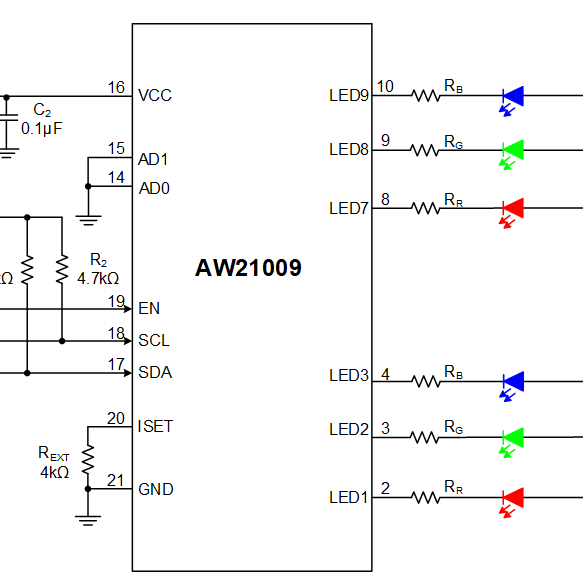

    建议在使用时根据具体的LED特性选择合适的外部电阻(如REXT),并合理配置相关寄存器参数以达到最佳的照明效果。

    兼容性和支持


    - 兼容性:AW21009支持标准的I2C接口,能够与大多数微控制器和其他系统无缝对接。
    - 支持服务:制造商提供详尽的技术文档和开发支持,帮助用户快速上手。

    常见问题与解决方案


    1. 问: 为什么在某些情况下LED会出现闪烁现象?
    - 答: 可能是PWM频率设置不合理导致的,建议调整至低于500Hz或高于20kHz。

    2. 问: 如何处理芯片过热问题?
    - 答: 当芯片温度超过165°C时,会自动进入热保护状态。建议在安装过程中考虑散热设计,确保良好的通风和散热条件。

    总结和推荐


    综上所述,AW21009是一款功能强大、可靠性高的LED驱动器。它具有高精度电流源、出色的EMI和噪声抑制能力,以及多种灵活的控制模式。无论是在智能手机、键盘还是智能家居设备中,AW21009都能提供卓越的照明效果。因此,我强烈推荐使用这款产品,特别是在需要高性能和灵活性的场合。

AW21009QNR参数

参数
最小输入电压 -
功率 -
最小输出电压 -
输出数量 -
效率 -
最大输出电压 -
拓扑 -
调光方式 -
最大输入电压 -
输出电流 -
通用封装 QFN-20L-EP

AW21009QNR厂商介绍

awinic(艾为电子)是一家中国半导体公司,专注于高性能模拟、混合信号、射频和微处理器产品的设计与销售。公司的产品主要分为以下几类:

1. 音频产品:包括音频放大器、音频转换器等,广泛应用于智能手机、平板电脑、智能穿戴设备等领域。
2. 电源管理:提供电源管理芯片,用于智能手机、平板电脑、笔记本电脑等设备的电源管理。
3. 射频产品:包括射频前端、射频收发器等,应用于无线通信、物联网等领域。
4. 传感器:包括光传感器、压力传感器等,用于智能设备的环境监测和健康监测。
5. 微处理器:提供微控制器和微处理器,应用于智能家居、工业控制等领域。

awinic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、低功耗的产品。
2. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
3. 供应链管理:拥有稳定的供应链体系,保证产品的质量和交期。
4. 客户支持:提供全方位的技术支持和售后服务,帮助客户快速解决问题。

AW21009QNR数据手册

厂牌 PDF简要描述 下载
AWINIC/上海艾为电子 LED驱动器 AWINIC/上海艾为电子 AW21009QNR AW21009QNR数据手册

AW21009QNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 1.4308
库存: 6000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 8584.8
直接购买
加入购物车
