374317-E

厂牌: ERNI ELECTRONICS
产品描述:
供应商型号: 4060119
供应商: 海外现货
标准整包数: 380

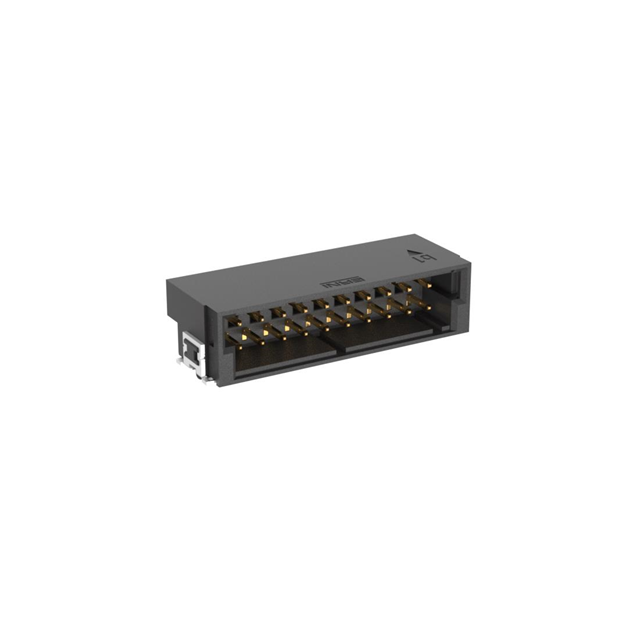

ERNI ELECTRONICS 矩形连接器 - 针座 - 公插针 374317-E

374317-E概述

    # MaxiBridge 2.54mm Wire-to-Board Connectors 技术手册

    产品简介


    MaxiBridge 2.54mm Wire-to-Board Connectors 是一款适用于PCB板和分散单元(如灯具、信息面板、按钮、开关、LED灯、电机和风扇等)之间可靠且节省空间连接的电缆连接系统。该系统广泛应用于汽车、工业、医疗和照明技术等领域。它具有垂直和直角公头和母头连接器,能够满足不同的安装需求。此外,该系统的灵活性还体现在可调整的电流等级范围上。

    技术参数


    以下是MaxiBridge连接器的主要技术规格和性能参数:
    - 间距(Pitch):2.54mm
    - 针数:2、3、4、5、6、8、10、2x5、2x10
    - 每针最大电流:高达12A(取决于电缆)
    - 终止技术:
    - 公头:表面贴装技术(SMT)
    - 母头:压接
    - 电缆规格:
    - 美国线规(AWG):18、20、22、24和26
    - 公制:0.35mm²、0.5mm²、0.75mm²
    - 美国线规(AWG):20、22
    - 公制:0.35mm²、0.5mm²
    - 包装:
    - 公头:带卷包装
    - 母头:预装配或聚袋包装
    - 温湿度等级:DIN EN 60068-1测试b 55 / 150 / 56
    - 温度范围:-55°C / 150°C
    - 工作电压:根据客户应用和适用的安全要求而定
    - 介电强度:接触-接触 1000Vrms
    - 接触电阻:≤20mΩ
    - 绝缘电阻:≥10^4 MΩ
    - 机械操作:500次插拔循环

    产品特点和优势


    MaxiBridge连接器具有多种显著优势,主要包括:
    - 高可靠性:坚固的绝缘体和锁定系统确保连接稳定,防止振动导致松动。
    - 多样性:提供单行和双行公头和母头连接器,满足不同应用需求。
    - 灵活性:支持多种电缆尺寸,电流等级范围广。
    - 易组装性:支持自动组装,便于批量生产。
    - 色彩编码:四色编码,确保正确匹配,提高安全性。

    应用案例和使用建议


    MaxiBridge连接器适用于多种场合,例如:
    - 汽车:通过符合LV214和USCAR 2标准,可以用于汽车内部布线。
    - 工业:适用于工厂自动化设备的电源连接。
    - 医疗:适用于医疗器械的连接器,确保高可靠性和安全。
    - 照明:例如LED灯条,透明扩散盘有助于均匀光分布。
    使用建议:
    - 在使用过程中,确保正确选择电缆类型和针数以满足电流和温度要求。
    - 定期检查连接器的锁定机制,确保其稳定性和可靠性。

    兼容性和支持


    MaxiBridge连接器与其同系列的产品兼容,具体型号和支持可以通过制造商的网站获取。厂商提供包括技术支持在内的全方位服务,帮助客户解决应用中的问题。

    常见问题与解决方案


    - 问题:连接器锁定不稳固。
    - 解决方案:检查连接器的锁定机制是否正确安装,确保所有部件到位。

    - 问题:插入或拔出时力过大。
    - 解决方案:确认针脚和孔位匹配正确,避免过度弯曲。

    总结和推荐


    MaxiBridge 2.54mm Wire-to-Board Connectors凭借其高可靠性、多样化的设计和灵活的应用性,在多个行业领域展现出强大的竞争力。对于需要高可靠性和高密度连接的场景,这款连接器是一个理想的选择。因此,我强烈推荐此产品用于需要高质量连接的应用场合。

374317-E参数

参数
额定电流 -
类型 -
排数 -
防护等级 -
颜色 -
间距-配接 -
触头镀层厚度 - 配接 -
触头镀层 - 配接 -
针脚数 -
包装方式 卷带包装

374317-E厂商介绍

ERNI Electronics是一家全球领先的电子连接器和电缆组件制造商,专注于为各种工业、汽车和医疗应用提供高质量的连接解决方案。公司主营产品包括:

1. 电子连接器:提供各种类型的电子连接器,如圆形连接器、矩形连接器、高速数据连接器等,适用于不同的电气和信号传输需求。

2. 电缆组件:生产定制化的电缆组件,包括同轴电缆、电源电缆、信号电缆等,以满足特定应用的连接需求。

3. 接口模块:设计和制造各种接口模块,用于连接不同的设备和系统,确保数据和信号的稳定传输。

ERNI Electronics的优势在于:

- 技术创新:持续投入研发,不断推出新技术和产品,以满足市场的变化和客户的需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的解决方案,以适应客户的特定应用需求。
- 全球网络:拥有广泛的全球销售和服务网络,为客户提供快速响应和本地支持。

ERNI Electronics以其卓越的产品质量和客户服务,在电子连接器和电缆组件领域享有盛誉。

374317-E数据手册

厂牌 PDF简要描述 下载
ERNI ELECTRONICS 矩形连接器 - 针座 - 公插针 ERNI ELECTRONICS 374317-E 374317-E数据手册

374317-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
380+ ¥ 29.9025
760+ ¥ 29.9025
库存: 1504
起订量: 380 增量: 0
交货地:
最小起订量为:380
合计: ¥ 11362.95
