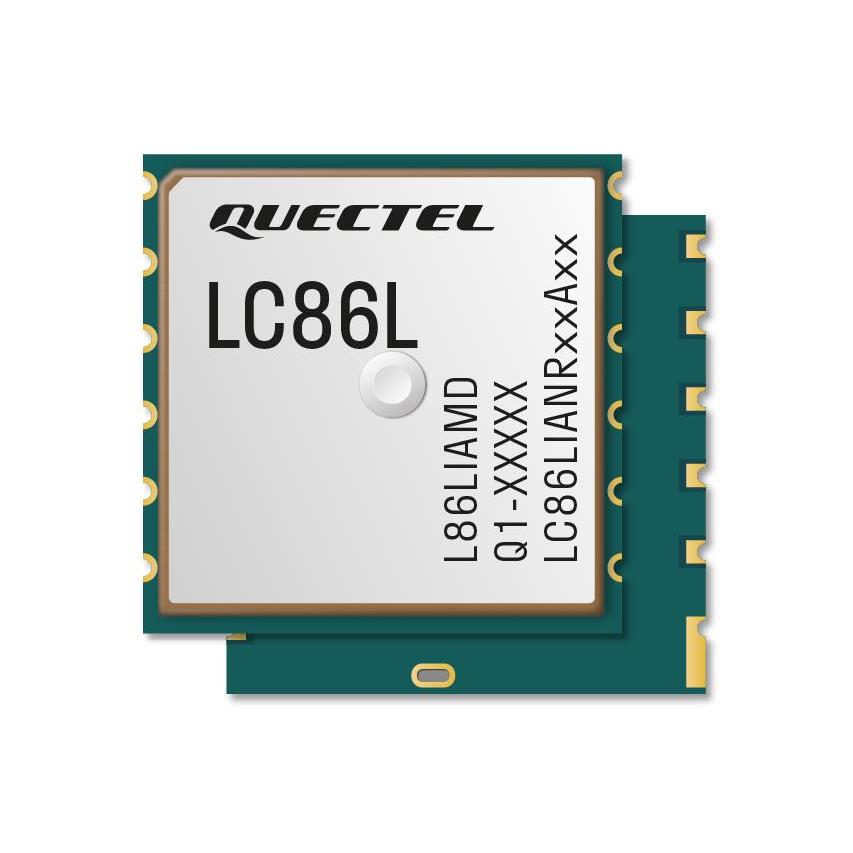

LC86LICMD

产品分类: GNSS/GPS模块
产品描述: 2.7-2.9 LCC 16mm*16mm*6.95mm
供应商型号: SG-LC86LICMD
供应商: 云汉优选
标准整包数: 1
QUECTEL/上海移远通信 GNSS/GPS模块 LC86LICMD

LC86LICMD概述

    Quectel LC86L 全球版 GNSS 模块技术手册

    产品简介


    Quectel LC86L 是一款超紧凑型全球导航卫星系统(GNSS)模块,集成了贴片天线和GNSS芯片组引擎。该模块支持两种或三种共存的全球导航卫星系统(如GPS、GLONASS、Galileo和QZSS),并兼容Quectel的L80 GPS模块。LC86L通过集成的EASY™(嵌入式辅助系统)和LOCUS功能,实现了最高性能,并完全符合工业标准。其紧凑的设计、高精度和高灵敏度使其成为多种机器对机器(M2M)应用的理想选择,例如便携式设备、汽车应用、个人追踪、安全系统和工业PDA等。

    技术参数


    - 尺寸:16.0 mm × 16.0 mm × 6.95 mm
    - 重量:约6.0克
    - 温度范围:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    - GNSS 功能:
    - 支持频段:GPS L1 C/A, QZSS L1, BeiDou B1I, GLONASS L1
    - 默认GNSS星座:GPS + GLONASS + QZSS 或 GPS + BeiDou + QZSS 或 GPS + GLONASS + QZSS(取决于型号)
    - 并行GNSS数量:2 或 3
    - 性能指标:
    - 定位精度:自主模式下2.5米CEP
    - 速度精度:无辅助情况下0.1米/秒
    - 一脉冲信号(1PPS)精度:100纳秒
    - 冷启动时间:15秒
    - 温启动时间:5秒
    - 热启动时间:2秒
    - 接收灵敏度:获取-148 dBm,跟踪-166 dBm,重获-161 dBm
    - 动态性能:
    - 最大高度:10000米
    - 最大速度:515米/秒
    - 最大加速度:4g
    - 电气特性:
    - 供电电压范围:2.8V至4.3V,典型值为3.3V
    - I/O电压:典型值为2.8V
    - 电流消耗(@ 3.3V):
    - 正常操作:32mA(获取),31mA(跟踪)
    - 节能模式:1.8mA(待机),6μA(备份)

    产品特点和优势


    LC86L的主要优势在于其独特的EASY™技术和LOCUS功能。EASY™技术允许LC86L模块利用内部RAM内存存储的星历数据自动计算和预测轨道,从而实现快速定位,甚至在较低信号强度下也能表现优异。LOCUS功能允许模块以默认的15秒间隔记录位置信息到内部闪存中,提供更多的日志容量且不增加成本。此外,LC86L还具有自动天线切换功能,能够无缝切换内置贴片天线和外部主动天线,增强了应用灵活性。

    应用案例和使用建议


    LC86L广泛应用于各种行业,如便携式设备、汽车导航、个人追踪和安全监控。对于需要高精度定位的应用,建议在室温环境下进行配置,确保最佳性能。此外,在使用过程中,可以考虑将更新率设置为1Hz(默认)或更高频率,以满足特定应用的需求。

    兼容性和支持


    LC86L支持标准的UART接口和NMEA 0183协议,兼容各种硬件平台。此外,Quectel公司提供了全面的技术支持和售后保障,确保用户能够在不同应用场景中获得最佳体验。

    常见问题与解决方案


    1. 问题:启动时间较长
    - 解决方案:检查供电电压是否稳定,必要时使用电源滤波器以提高电源质量。

    2. 问题:定位精度不理想
    - 解决方案:确保接收环境没有遮挡物,重新调整天线位置。

    3. 问题:无法连接外部天线
    - 解决方案:检查外部天线的连接状态,确保天线正确安装。

    总结和推荐


    Quectel LC86L是一款高性能、紧凑型的GNSS模块,具有卓越的定位精度和多种实用功能。其兼容性强,易于集成到各种设备中。特别是在便携式设备、汽车导航和个人追踪等领域表现出色。强烈推荐在需要高精度GNSS解决方案的应用中采用LC86L。

LC86LICMD参数

参数
芯片平台 -
频段 -
工作电压 2.7-2.9
接口 -
功耗 -
灵敏度 -
天线形式 -
长*宽*高 16mm*16mm*6.95mm
通用封装 LCC
包装方式 卷带包装

LC86LICMD厂商介绍

QUECTEL(上海移远通信技术股份有限公司)是全球领先的物联网模组供应商,专注于无线通信模组的研发、生产和销售。公司主营产品包括2G、3G、4G、5G、NB-IoT、LoRa、GNSS等无线通信模组,广泛应用于车载运输、智慧能源、智能城市、智能安防、无线支付、工业物联网等多个领域。

QUECTEL的优势在于:
1. 技术领先:拥有强大的研发团队,持续推出高性能、低功耗、高集成度的无线通信模组。
2. 产品丰富:提供多种无线通信技术解决方案,满足不同行业和应用场景的需求。
3. 品质可靠:严格遵循国际质量标准,产品经过多重测试和认证,确保稳定可靠的性能。
4. 服务完善:提供全方位的技术支持和定制化服务,帮助客户快速实现产品开发和市场推广。
5. 市场认可:凭借卓越的产品和服务质量,QUECTEL赢得了全球客户的信赖和支持,市场份额持续增长。

LC86LICMD数据手册

厂牌 PDF简要描述 下载
QUECTEL/上海移远通信 GNSS/GPS模块 QUECTEL/上海移远通信 LC86LICMD LC86LICMD数据手册

LC86LICMD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.6
30+ ¥ 32.48
100+ ¥ 31.36
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.6
