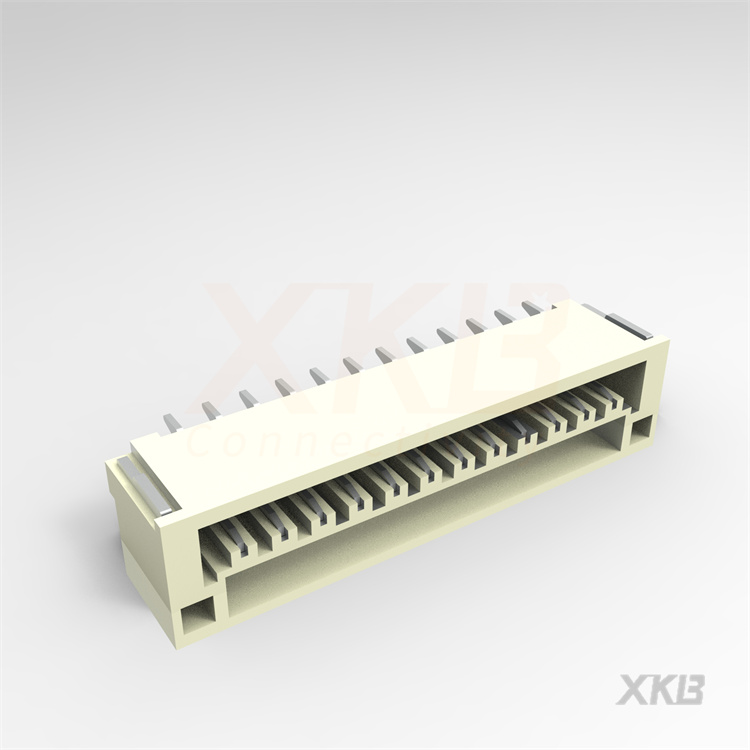

X1251WRS-12HF-LPSW

产品描述: 1.25mm 线对板连接器(JST GH)针座,卧贴,LCP料,12P
供应商型号: X1251WRS-12HF-LPSW
供应商: 云汉优选
标准整包数: 1000

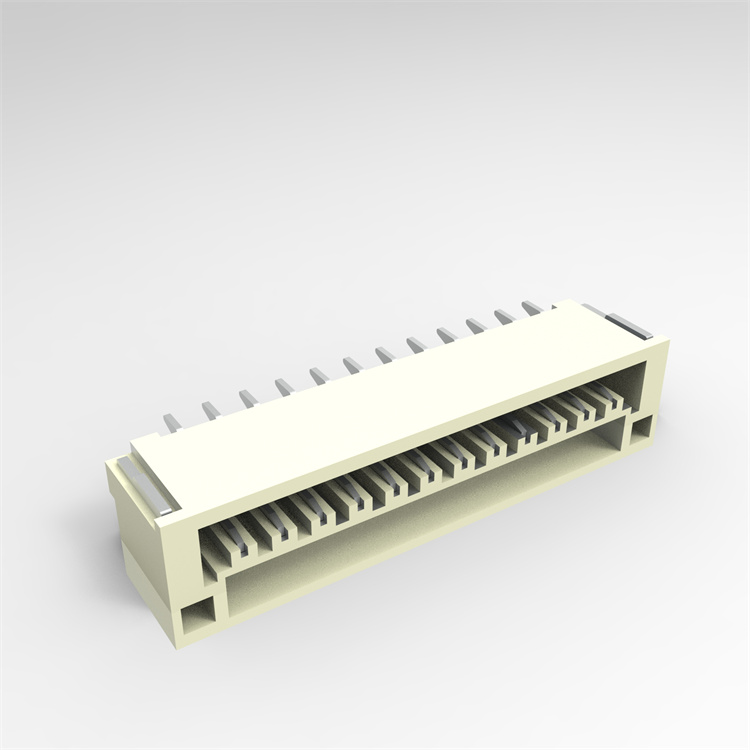

XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X1251WRS-12HF-LPSW

X1251WRS-12HF-LPSW概述

    # XKB Industrial Precision Co., Limited 1.25mm Crimp Style Connector 技术手册解析

    产品简介


    XKB Industrial Precision Co., Limited 提供的1.25mm Crimp Style Connectors(型号:X1251WRS-XXHF-XXSW)是一种高性能的电子连接器,主要用于工业、消费电子和其他需要高可靠性连接的应用场景。该系列连接器支持广泛的电压和电流范围,具有优异的绝缘性能和机械稳定性,是各类电子产品设计的理想选择。
    主要功能
    - 电压等级:50V AC/DC
    - 电流等级:1A AC/DC
    - 高耐压能力:500V AC/分钟
    - 广泛的工作温度范围:-40°C 至 +105°C
    - 优秀的绝缘电阻:≥100MΩ
    - 极低的接触电阻:≤20mΩ(环境测试后 ≤50mΩ)
    应用领域
    - 工业自动化控制设备
    - 消费类电子产品
    - 医疗设备
    - 家用电器
    - 通信设备

    技术参数


    以下是该产品的详细技术规格和性能参数:
    | 参数名称 | 规格 |

    | 电压等级 | 50V AC/DC |
    | 电流等级 | 1A AC/DC |
    | 耐压能力 | 500V AC/分钟 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 绝缘电阻 | ≥100MΩ |
    | 接触电阻 | ≤20mΩ(环境测试后 ≤50mΩ) |
    | 材料 | 9T-PA9T, 46-PA46, LP-LCP |
    | 表面处理 | 所有金闪镀层;SW-哑光锡电镀 |

    产品特点和优势


    1. 高可靠性:通过严格的环境测试,确保在极端条件下仍能稳定运行。
    2. 环保设计:符合RoHS标准,支持无卤素材料,满足现代环保需求。
    3. 多样化配置:支持多种引脚数量和布局,适用于不同的应用需求。
    4. 优越的电气性能:低接触电阻和高绝缘电阻确保信号传输的准确性和稳定性。
    5. 广泛兼容性:支持表面贴装技术(SMT),易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于机器人控制系统,提供稳定的数据传输接口。
    - 医疗设备:作为医疗器械中的信号连接组件,确保设备的高精度运行。
    - 智能家居:用于家庭自动化系统,实现智能设备间的高效通信。
    使用建议
    1. 在安装过程中,确保焊点的质量,避免虚焊或冷焊。
    2. 配合正确的PCB布局,如示意图所示,以最大化信号传输效率。
    3. 对于高温环境下的应用,需额外考虑散热措施。

    兼容性和支持


    - 兼容性:该系列产品与多种主流PCB板和元器件兼容,便于系统集成。
    - 技术支持:XKB提供详尽的技术文档和专业客服支持,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻偏高 | 检查焊点质量,重新焊接 |
    | 插拔困难 | 确保插针和插座的对齐度 |
    | 密封性能不佳 | 更换密封圈或调整装配工艺 |

    总结和推荐


    XKB Industrial Precision Co., Limited 的1.25mm Crimp Style Connectors 是一款性能卓越、应用广泛的电子元器件。其出色的电气特性和可靠的设计使其成为工业和消费电子领域的优选产品。我们强烈推荐该产品用于需要高可靠性连接的应用场景。无论是设计工程师还是采购经理,都可以放心选用这款产品。
    如果您对本文有任何疑问或需要进一步的技术支持,请联系XKB官方技术支持团队,网址为 [www.xk-dg.cn](http://www.xk-dg.cn)。

X1251WRS-12HF-LPSW参数

参数
针脚数 -
颜色 -
额定电流 1A
类型 -
触头镀层 - 配接 -
触头镀层厚度 - 配接 -
防护等级 -
排数 1
间距-配接 -
通用封装 SMD,P=1.25mm

X1251WRS-12HF-LPSW厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X1251WRS-12HF-LPSW数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X1251WRS-12HF-LPSW X1251WRS-12HF-LPSW数据手册

X1251WRS-12HF-LPSW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.6
3000+ ¥ 0.575
5000+ ¥ 0.565
20000+ ¥ 0.54
库存: 1809
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 600
