X1251WVS-08HF-LPSW

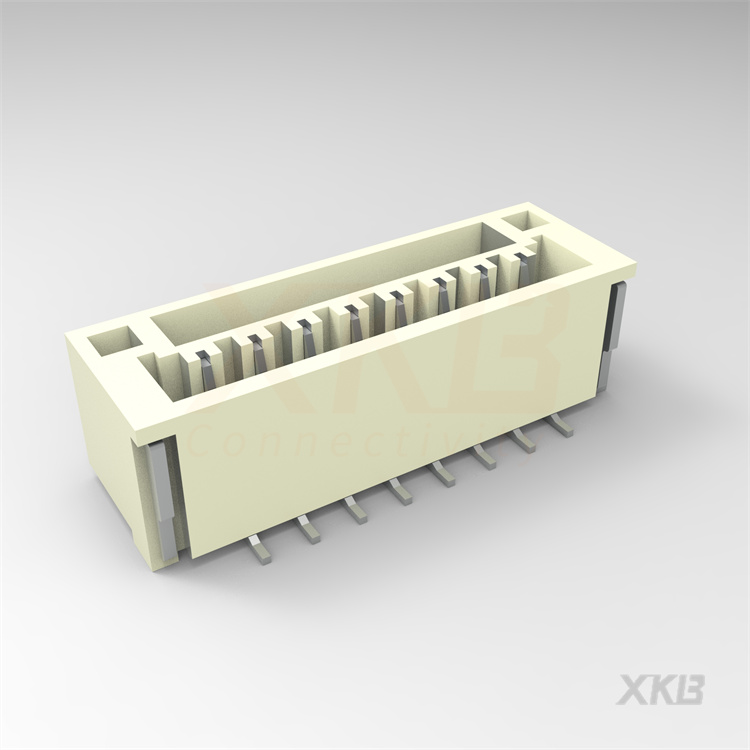

产品描述: 1.25mm 线对板连接器(JST GH)针座,立贴,LCP料,08P
供应商型号: X1251WVS-08HF-LPSW
供应商: 云汉优选
标准整包数: 1000
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X1251WVS-08HF-LPSW

X1251WVS-08HF-LPSW概述

    XKB工业精密1.25mm Crimp Style连接器技术手册

    产品简介


    本手册介绍的是XKB Industrial Precision Co., Ltd.生产的1.25mm Crimp Style连接器,型号为X1255WVS-XXHF-XXSW。这款连接器主要用于电气和电子设备的内部连接,适用于多种场合,如消费电子产品、工业控制设备和通讯设备等。其设计重点在于提供可靠的电气性能和物理耐用性,确保在各种工作环境下均能稳定运行。

    技术参数


    以下是从技术手册中提取的技术规格和性能参数:
    - 电压等级:50 V AC / DC
    - 电流等级:1A AC / DC
    - 耐压等级:500V AC/分钟
    - 温度范围:-40°C ~ +105°C
    - 绝缘电阻:≥100MΩ
    - 接触电阻:≤20mΩ(初始);≤50mΩ(环境测试后)
    - 焊接方式:SMT(表面贴装技术)
    - 引脚数量:2P ~ 15P
    - 材料:9T-PA9T, 46-PA46, LP-LCP 94V-0
    - 镀层选项:全金镀层,哑光锡镀层,无卤素

    产品特点和优势


    1. 可靠性高:通过了严格的环境测试,确保在极端条件下也能保持稳定性能。
    2. 适应性强:适用于广泛的电压和电流需求,适用于多种不同应用场景。
    3. 耐用性强:采用了高质量的材料和先进的制造工艺,保证长期使用的可靠性和稳定性。
    4. 环保型:提供无卤素版本,符合国际环保标准。

    应用案例和使用建议


    1. 消费电子产品:在智能手机和平板电脑中作为内部连接件,可提供高效稳定的信号传输。
    2. 工业控制系统:用于工业自动化设备中的信号传输,确保在复杂环境中依然保持良好性能。
    3. 通信设备:在路由器、交换机等设备中用于板级之间的连接,确保高速数据传输。
    使用建议:
    - 在安装过程中,务必注意引脚的数量和间距,确保正确对齐。
    - 确保焊盘布局合理,避免焊点虚焊或短路。
    - 定期进行维护检查,特别是对环境条件敏感的应用场景。

    兼容性和支持


    - 兼容性:支持SMT焊接方式,适用于各种PCB设计。
    - 技术支持:提供全面的技术文档和专业的客户支持服务,以帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决办法:检查引脚焊接是否牢固,重新焊接确保接触良好。
    2. 问题:绝缘性能不佳
    - 解决办法:检查连接器是否有损坏,必要时更换新的连接器。
    3. 问题:信号传输不稳定
    - 解决办法:检查PCB布局是否合理,确保焊盘之间有足够的间隔。

    总结和推荐


    综上所述,XKB Industrial Precision Co., Ltd.的1.25mm Crimp Style连接器凭借其优秀的电气性能、坚固的机械结构和出色的环境适应性,在多个应用领域都有着广泛的应用前景。对于需要高性能和可靠性的项目,强烈推荐选用此款连接器。其全面的技术支持和优质的售后服务也使其成为市场上极具竞争力的产品之一。

X1251WVS-08HF-LPSW参数

参数
针脚数 -
间距-配接 -
排数 1
排距 -
防护等级 -
类型 -
额定电流 1A
触头镀层厚度 - 配接 -
触头镀层 - 配接 -
颜色 -
通用封装 SMD,P=1.25mm
应用等级 工业级

X1251WVS-08HF-LPSW厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X1251WVS-08HF-LPSW数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X1251WVS-08HF-LPSW X1251WVS-08HF-LPSW数据手册

X1251WVS-08HF-LPSW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.6706
3000+ ¥ 0.6426
5000+ ¥ 0.6314
18000+ ¥ 0.6035
库存: 9956
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 670.6
