X9556WV-03-N0V01

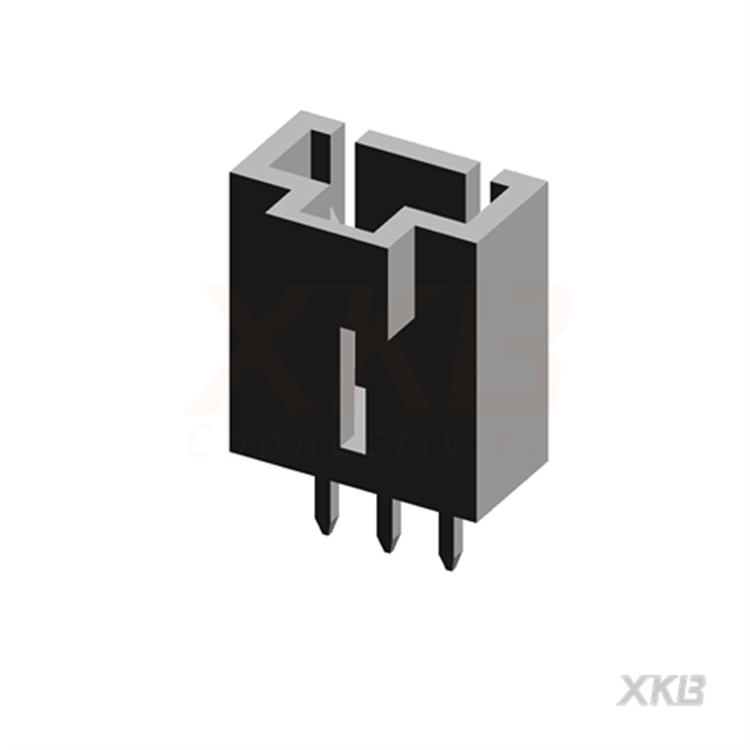

产品描述: 2.54mm 线对板连接器(Molex 70058 2.54小飞机)针座,180度,03P
供应商型号: X9556WV-03-N0V01
供应商: 云汉优选
标准整包数: 1000
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X9556WV-03-N0V01

X9556WV-03-N0V01概述

    电子元器件产品技术手册

    产品简介


    本文档介绍的是X9556WV系列2.54mm针压接式连接器。这些连接器主要用于各种电路板(P.C.B)的连接,广泛应用于工业控制、汽车电子、通信设备及家用电器等领域。它们提供了一种快速、可靠的连接方式,适用于需要频繁插拔的应用场合。

    技术参数


    - 电压等级:250V AC/DC
    - 电流等级:3A AC/DC
    - 耐压值:1500V AC/分钟
    - 温度范围:-25°C ~ +85°C
    - 绝缘电阻:≥1000MΩ
    - 接触电阻:≤20mΩ(环境测试后≤30mΩ)
    - 针数:2P至24P
    - 外形尺寸:宽度5.08mm,长度11.43mm,高度6.60mm ±0.25mm

    产品特点和优势


    - 可靠性高:X9556WV系列连接器具有优异的机械和电气性能,确保长期稳定的工作。
    - 操作简便:独特的针压接设计,使安装和拆卸更加便捷。
    - 适用范围广:能够在各种恶劣环境下工作,适应性强。
    - 成本效益:性价比高,适合大规模生产和应用。

    应用案例和使用建议


    - 应用案例:X9556WV连接器常用于汽车仪表盘、通信基站、机器人控制系统等复杂环境下的信号传输。
    - 使用建议:
    - 安装时请确保针脚正确对齐,避免弯曲或损坏。
    - 定期进行电气性能检测,以保证连接器的长期稳定运行。
    - 在特殊环境下使用时,需注意环境温度和湿度的影响,及时采取防护措施。

    兼容性和支持


    - 兼容性:该连接器与多种标准电路板设计兼容,可根据需求选择不同的焊接方式(DIP焊接或直角焊接)。
    - 支持:制造商提供详尽的技术文档和在线技术支持,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    - 问题1:接触不良。
    - 解决办法:检查连接器针脚是否弯曲或损坏,确保正确插入。
    - 问题2:过热。
    - 解决办法:检查周围环境温度,确保在规定的温度范围内使用,并保持适当的通风。
    - 问题3:绝缘失效。
    - 解决办法:定期进行电气性能检测,更换已损坏或老化的连接器。

    总结和推荐


    X9556WV系列连接器以其卓越的性能和可靠性,在工业控制和自动化领域表现优异。其简单易用的特点使其成为各类电路板连接的理想选择。综上所述,我们强烈推荐这款连接器产品。它不仅在性能方面表现出色,而且具备良好的性价比,值得广大用户信赖和使用。

X9556WV-03-N0V01参数

参数
针脚数 -
间距-配接 -
排数 1
排距 -
类型 -
防护等级 -
触头镀层厚度 - 配接 -
额定电流 3A
触头镀层 - 配接 -
颜色 -
安装方式 通孔安装
应用等级 工业级

X9556WV-03-N0V01厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X9556WV-03-N0V01数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X9556WV-03-N0V01 X9556WV-03-N0V01数据手册

X9556WV-03-N0V01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.384
3000+ ¥ 0.368
5000+ ¥ 0.3616
32000+ ¥ 0.3456
库存: 1568
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 384
直接购买
加入购物车
