X2510WV-08-N0SN

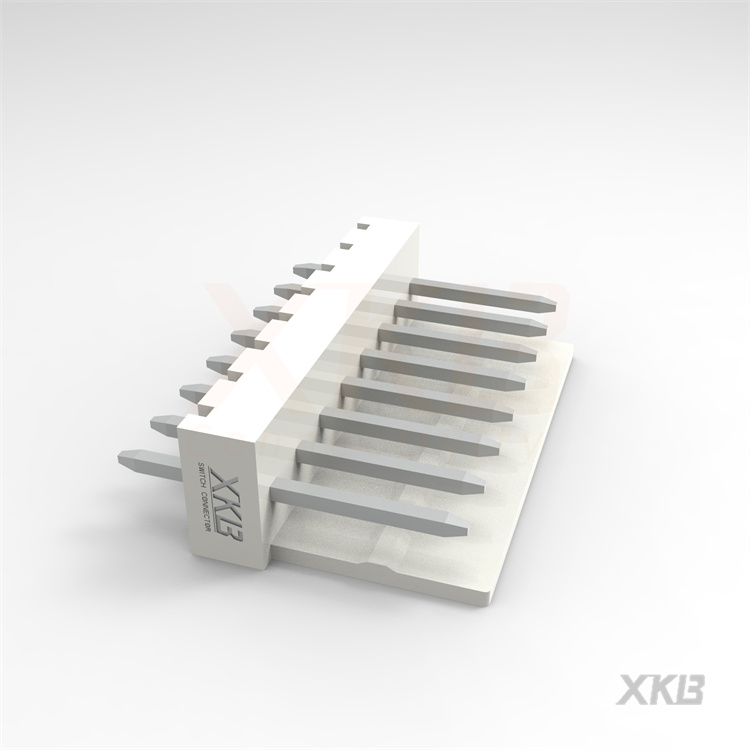

产品描述: 2.54mm 线对板连接器(MX2510)针座,180度,08P
供应商型号: X2510WV-08-N0SN
供应商: 云汉优选
标准整包数: 1000
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X2510WV-08-N0SN

X2510WV-08-N0SN概述

    # XKB Industrial Precision Co., Limited - X2510 WV Connector Technical Manual

    1. 产品简介


    XKB Industrial Precision Co., Limited推出的X2510 WV系列连接器,属于片式焊接型(W-WAFER)连接器。该系列连接器广泛应用于工业自动化、通信设备、汽车电子、家用电器等领域,提供稳定的电气性能和可靠的机械连接。它们设计用于承载电流高达3A,并能在-25℃至+85℃的温度范围内正常工作。

    2. 技术参数


    - 额定电压:250V AC/DC
    - 额定电流:3A AC/DC
    - 耐压电压:1000V AC/分钟
    - 温度范围:-25℃~+85℃
    - 绝缘电阻:≥1000MΩ
    - 接触电阻:≤10mΩ
    - 环境试验后接触电阻:≤20mΩ
    此外,X2510 WV系列连接器的引脚间距为2.54mm(0.100英寸),具有多种插孔数量选择,可满足不同应用场景的需求。具体尺寸如表所示:
    | 插孔数 | A (mm) | B (mm) |
    |
    | 2 | 2.54 | 5.08 |
    | 3 | 5.08 | 7.62 |
    | 4 | 7.62 | 10.16 |
    | 5 | 10.16 | 12.70 |
    | 6 | 12.70 | 15.24 |
    | 7 | 15.24 | 17.78 |
    | 8 | 17.78 | 20.32 |
    | 9 | 20.32 | 22.86 |

    3. 产品特点和优势


    X2510 WV系列连接器具有以下显著特点和优势:
    - 高可靠性:通过严格的环境测试,确保在极端条件下仍能保持优异的性能。
    - 宽工作温度范围:-25℃至+85℃的工作温度范围,适用于各种严苛环境。
    - 快速安装:片式焊接设计使得安装过程简单快捷,节省时间成本。
    - 优异的电气性能:低接触电阻和高绝缘电阻确保信号传输的稳定性和可靠性。

    4. 应用案例和使用建议


    应用案例
    X2510 WV系列连接器广泛应用于各种设备和系统中,例如:
    - 工业控制板:通过多引脚连接器实现复杂电路板间的可靠连接。
    - 汽车电子:适用于车载信息娱乐系统,保障稳定的数据传输。
    - 家用电器:提供家电内部电路连接,确保高效稳定的电力传输。
    使用建议
    - 在安装前检查所有零部件,确保无损坏和变形。
    - 遵循正确的焊接温度曲线,以防止损坏引脚和焊盘。
    - 在高温和高湿度环境中使用时,定期进行性能检测,确保长期稳定性。

    5. 兼容性和支持


    X2510 WV系列连接器采用标准化尺寸设计,与同类产品具有良好的互换性和兼容性。此外,制造商提供详细的用户手册和技术支持服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    常见问题
    1. 如何正确焊接?
    2. 如何检测接触电阻?
    3. 如何处理高温环境下的性能下降问题?
    解决方案
    1. 正确焊接:严格按照焊接温度曲线操作,避免过高或过低的温度导致引脚损坏。
    2. 检测接触电阻:使用精密的电阻测量仪器进行测试,确保不超过规定的最大值。
    3. 高温环境应对:定期对设备进行环境测试,确保连接器在高温条件下的稳定性。必要时可增加散热措施,以延长使用寿命。

    7. 总结和推荐


    X2510 WV系列连接器凭借其高可靠性、宽工作温度范围和优异的电气性能,成为市场上极具竞争力的产品。无论是工业自动化还是消费电子领域,它都是不可或缺的关键部件。强烈推荐广大用户选择X2510 WV系列连接器,以获得最佳的使用体验和性能保证。

X2510WV-08-N0SN参数

参数
类型 -
颜色 -
额定电流 3A
间距-配接 -
触头镀层厚度 - 配接 -
排数 1
触头镀层 - 配接 -
针脚数 -
防护等级 -
安装方式 通孔安装

X2510WV-08-N0SN厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X2510WV-08-N0SN数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X2510WV-08-N0SN X2510WV-08-N0SN数据手册

X2510WV-08-N0SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.217
3000+ ¥ 0.2079
5000+ ¥ 0.2043
56000+ ¥ 0.1953
库存: 1137
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 217
